Working Electrodes
(BioLogic)
· 목표하는 산화/환원 반응이 일어나는 전극
· 각 소재별 전위 범위(Potential window) 존재
· 산소/수소 과전압 정보에 따른 실험 대상에 적합한 전극 소재 선택 필요
· 수용성/비수용성에 따라 소재 선택
· 전극 면적에 따라 전류 차이 발생

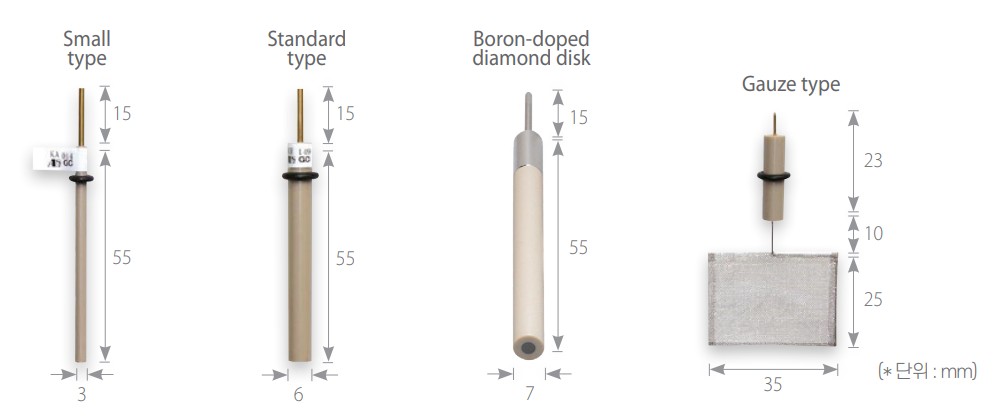

| Material | Description | OD | ID | Length | Cat.No | |
Glassy carbon | Standard glassy carbon electrode | 10mm | 5mm | 70 mm | A-002417 | |
| 6mm | 3mm | 70 mm | A-002012 | |||
| 6mm | 1.6mm | 70 mm | A-012297 | |||
| 6mm | 1mm | 70 mm | A-002411 | |||
| Small glassy carbon electrode | 3mm | 1.6mm | 70 mm | A-012298 | ||
| 3mm | 1mm | 70 mm | A-002412 | |||
| Standard pyrolytic graphite electrode | Basal plane | 6 mm | 3 mm | 70 mm | A-002252 | |
| Edge plane | 6 mm | 3 mm | 70 mm | A-002253 | ||
| Standard PFCE carbon electrode | 6 mm | 3 mm | 70 mm | A-002408 | ||
| 6 mm | 1 mm | 70 mm | A-002409 | |||
| Small PFCE carbon electrode | 3mm | 1 mm | 70 mm | A-011854 | ||
| Platinum | Platinum gauze electrode | 80 mesh | 25 x 35 mm | 58 mm | A-002250 | |
| Standard platinum electrode | 10m | 5mm | 70 mm | A-002420 | ||
| 6mm | 3mm | 70 mm | A-002422 | |||
| 6mm | 1.6mm | 70 mm | A-002013 | |||
| Small platinum electrode | 3mm | 1.6mm | 70 mm | A-002313 | ||
| Gold | Gold gauze electrode | 100mesh | 25 x 35 mm | 58mm | A-002251 | |
| Standard gold electrode | 10 mm | 5mm | 70 mm | A-002418 | ||
| 6 mm | 3mm | 70mm | A-002421 | |||
| 6 mm | 1.6mm | 70 mm | A-002014 | |||
| Small gold electrode | 3mm | 1.6mm | 70 mm | A-002314 | ||
| Silver | Standard silver electrode | 10mm | 5mm | 70 mm | A-002416 | |
| 6 mm | 3mm | 70 mm | A-002419 | |||
| 6 mm | 1.6 mm | 70 mm | A-002011 | |||
| Small silver electrode | 3mm | 1.6 mm | 70 mm | A-002315 | ||
| Palladium | Standard palladium electrode | 6 mm | 1.6 mm | 70 mm | A-002019 | |
| Small palladium electrode | 3mm | 1.6 mm | 70 mm | A-002319 | ||
| Nickel | Standard nickel electrode | 6 mm | 1.5mm | 70 mm | A-002016 | |
| Boron-doped diamond | · Doping level between 500 and 1000ppm ·The electrode is 500μm disk attached to a conductive rod in brass · It is polished with an Ra < 10nm | 7mm | 3mm | 70 mm | M-BDD-3 | |
| Copper | Standard copper electrode | 6 mm | 1.6mm | 70 mm | A-002017 | |
| 6 mm | 3mm | 70 mm | A-012584 | |||
| Iron | Standard copper electrode | 6 mm | 1.5mm | 70 mm | A-002018 | |
| 6 mm | 3mm | 70 mm | A-012585 | |||
| Carbon paste | Standard carbon paste electrode hole depth 4mm | 6 mm | 3mm | 70 mm | A-002210 | |
| Small carbon paste electrode hole depth 4 mm | 3 mm | 1.6 mm | 70 mm | A-002223 | ||
| CPO carbon paste oil base 1 g | A-001010 | |||||

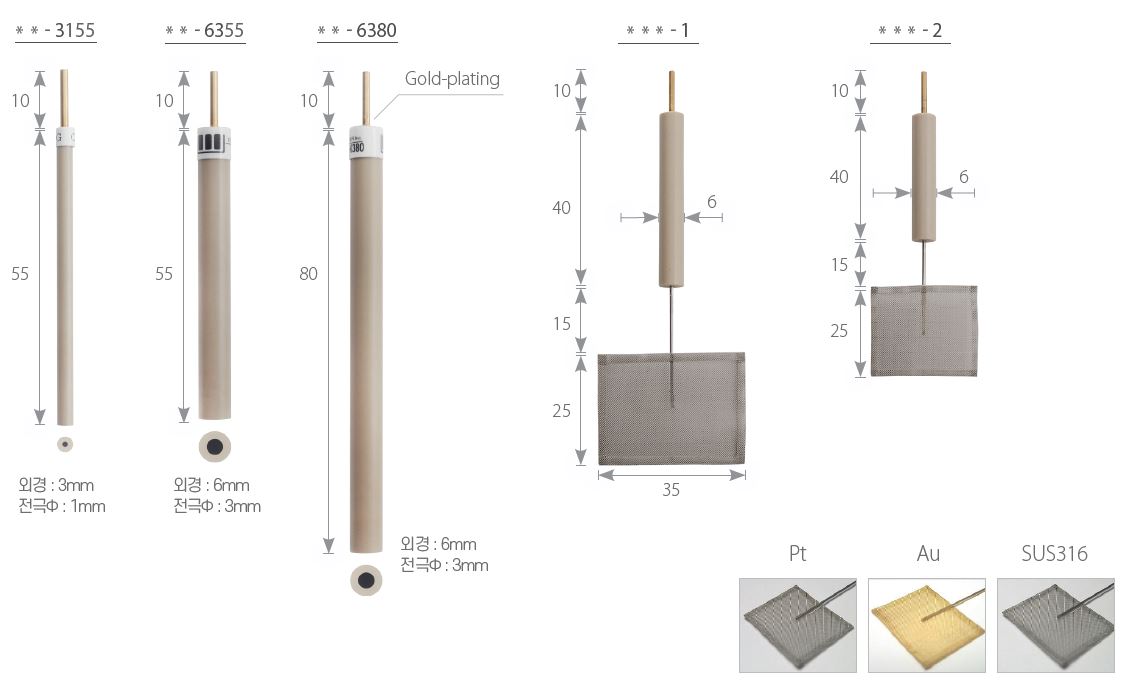

Working Electrodes
(EC-Frontier)
· 전극의 크기 및 재료를 직접 선택할 수 있는
EC-Frontier 사의 전극
· 전극 재료 선택 시 고려사항
- 산소 및 수소 과전압이 어느 정도인가?
- 유기 용매에서 사용할 수 있는가?
| Material | Description | OD | ID | Length | Cat.No |
| Carbon | Plastic formed carbon (PFC) electrode - 6355 | 6 mm | 3 mm | 65 mm | PFC-6355 |
| Plastic formed carbon (PFC) electrode - 6380 | 6 mm | 3 mm | 90 mm | PFC-6380 | |
| Plastic formed carbon (PFC) electrode -3155 | 3mm | 1 mm | 65 mm | PFC-3155 | |
| Glassy carbon (GC) electrode - 6355 | 6 mm | 3 mm | 65 mm | GC-6355 | |
| Glassy carbon (GC) electrode - 6380 | 6 mm | 3 mm | 90 mm | GC-6380 | |
| Glassy carbon (GC) electrode - 3155 | 3mm | 1 mm | 65 mm | GC-3155 | |
| Platinum | Platinum electrode - 6355 | 6 mm | 3 mm | 65 mm | PT-6355 |
| Platinum electrode - 6380 | 6 mm | 3 mm | 90 mm | PT-6380 | |
| Platinum electrode -3155 | 3mm | 1 mm | 65 mm | PT-3155 | |
| Platinum mesh electrode - 1 | 80emsh | 35 × 25 mm | 90 mm | MPT - 1 | |
| Platinum mesh electrode -2 | 80mesh | 25 × 20 mm | 70mm | MPT -2 | |
| Gold | Gold electrode - 6355 | 6 mm | 3 mm | 65 mm | AU-6355 |
| Gold electrode -6380 | 6 mm | 3 mm | 90 mm | AU-6380 | |
| Gold electrode - 3155 | 6 mm | 3 mm | 65 mm | AU-6355 | |
| Gold mesh electrode - 1 | 100mesh | 35 × 25 mm | 90 mm | MAU - 1 | |
| Gold mesh electrode - 2 | 100mesh | 25 × 20 mm | 70mm | MAU -2 | |
| Silver | Silver electrode - 6355 | 6 mm | 3 mm | 65 mm | AG-6355 |
| Silver electrode - 6380 | 6 mm | 3 mm | 90 mm | AG-6380 | |
| Copper | Copper electrode - 6355 | 6 mm | 3 mm | 65 mm | CU-6355 |
| Copper electrode - 6380 | 6 mm | 3 mm | 90 mm | CU-6380 | |
| Nickel | Nickel electrode - 6355 | 6 mm | 3 mm | 65 mm | NI-6355 |
| Nickel electrode - 6380 | 6 mm | 3 mm | 90 mm | NI-6380 | |
| Iron | Iron electrode - 6355 | 6 mm | 3 mm | 65 mm | FE-6355 |
| Iron electrode - 6380 | 6 mm | 3 mm | 90 mm | FE-6380 | |
| Stainless (SUS316) mesh electrode - 1 | 80mesh | 35 × 25 mm | 90 mm | MSUS - 1 | |
| Stainless (SUS316) mesh electrode -2 | 80mesh | 25 × 20 mm | 70mm | MSUS - 2 |

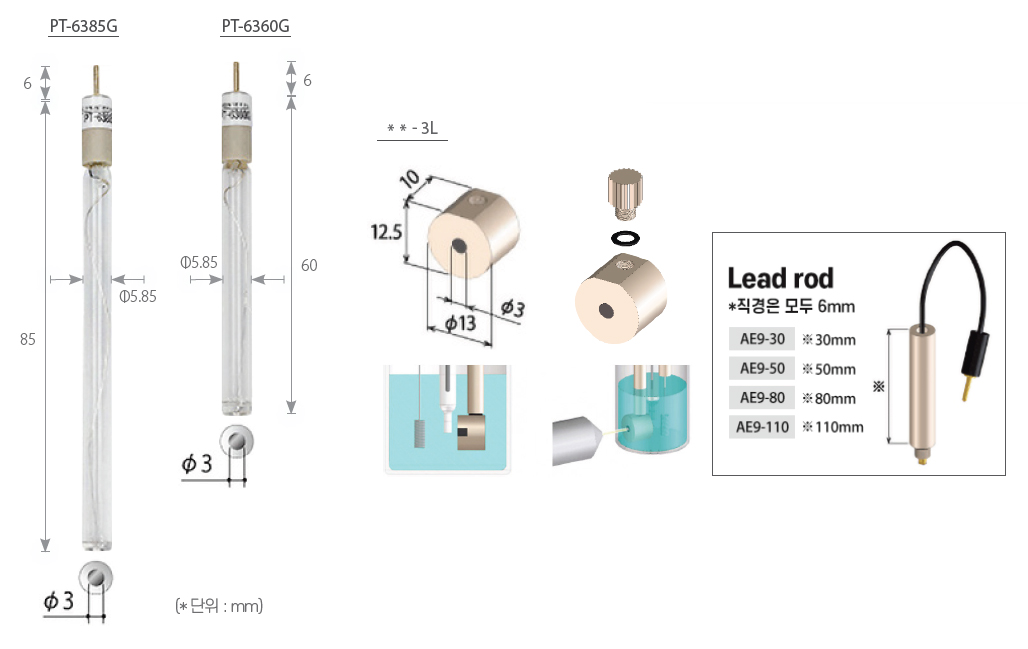

L-Shaped disc Working Electrodes
| Material | Dimensions | Cat. No |
| Plastic Formed Carbon (PFC) | OD: 13mm 전극 Φ: 3mm 높이: 12.5mm 너비: 10mm | PFC-3L |
| Glassy Carbon | GC-3L | |
| Gold | AU-3L | |
| Platinum | PT-3L | |
| Silver | AG-3L | |
| Copper | CU-3L | |
| Nickel | NI-3L | |
| Iron | FE-3L |
* L자 디스크 전극과 Lead rod를 결합하여 사용하는 전극입니다.
* Lead rod는 전극 홀더인 AE9 제품에도 사용하실 수 있습니다.
Options
| Description | Cat. No |
| Lead rod PEEK (6mm), 30mm | AE9-30 |
| Lead rod PEEK (6mm), 50mm | AE9-50 |
| Lead rod PEEK (6mm), 80mm | AE9-80 |
| Lead rod PEEK (6mm), 110mm | AE9-110 |
Glass-encapsulated Pt disc Working Electrodes
| Description | OD | ID | Length | Cat. No |
| Glass-encapsulated Platinum disc electrode | 5.85mm | 3mm | 91mm | PT-6385G |
| 66mm | PT-6360G |
Working Electrodes
(AMEL)
· 전극 홀더에 다양한 재질 및 사이즈의 팁을 장착하여 사용 가능
AMEL 사의 Voltammetric Analyzer 4330 등과 호환

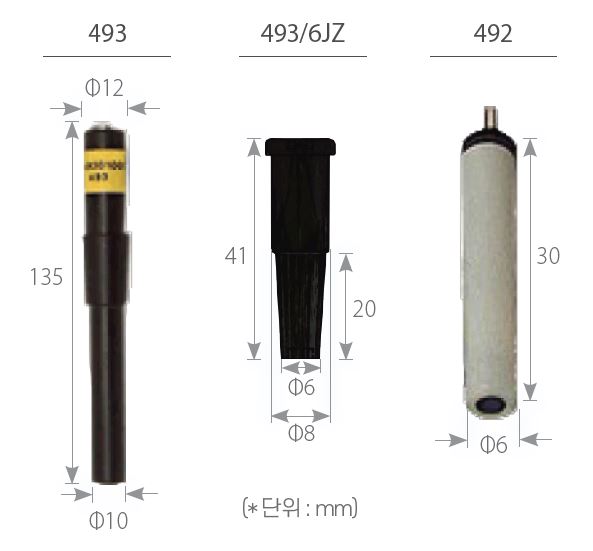

Solid Electrodes Series
Description | Diameter | Cat. No. |
Universal electrode holder for all tips | 493 | |
Universal electrode holder for all tips with 6mm joint | 493/6JZ | |
Tips | ||
| Glassy carbon tip | 3mm | 492/GC/3 |
| Pyrolitic graphite tip | 3mm | 492/PG/3 |
| Copper tip | 2mm | 492/CU/2 |
| 3mm | 492/CU/3 | |
| Silver tip | 0.1mm | 492/AG/01 |
| 0.5mm | 492/AG/05 | |
| Φ0.8x10mm | 492/AG/08 | |
| 1mm | 492/AG/1 | |
| 3mm | 492/AG/3 | |
| Platinum tip | 1mm | 492/PT/1 |
| 2mm | 492/PT/2 | |
| 3mm | 492/PT/3 | |
| Gold tip | 1mm | 492/AU/1 |
| 2mm | 492/AU/2 | |
| Nickel tip | 3mm | 492/NI/3 |
| Titanium tip | 3mm | 492/TI/3 |
| Bismuth tip | 3mm | 492/BI/3 |
| Palladium tip | 3mm | 492/PD/3 |

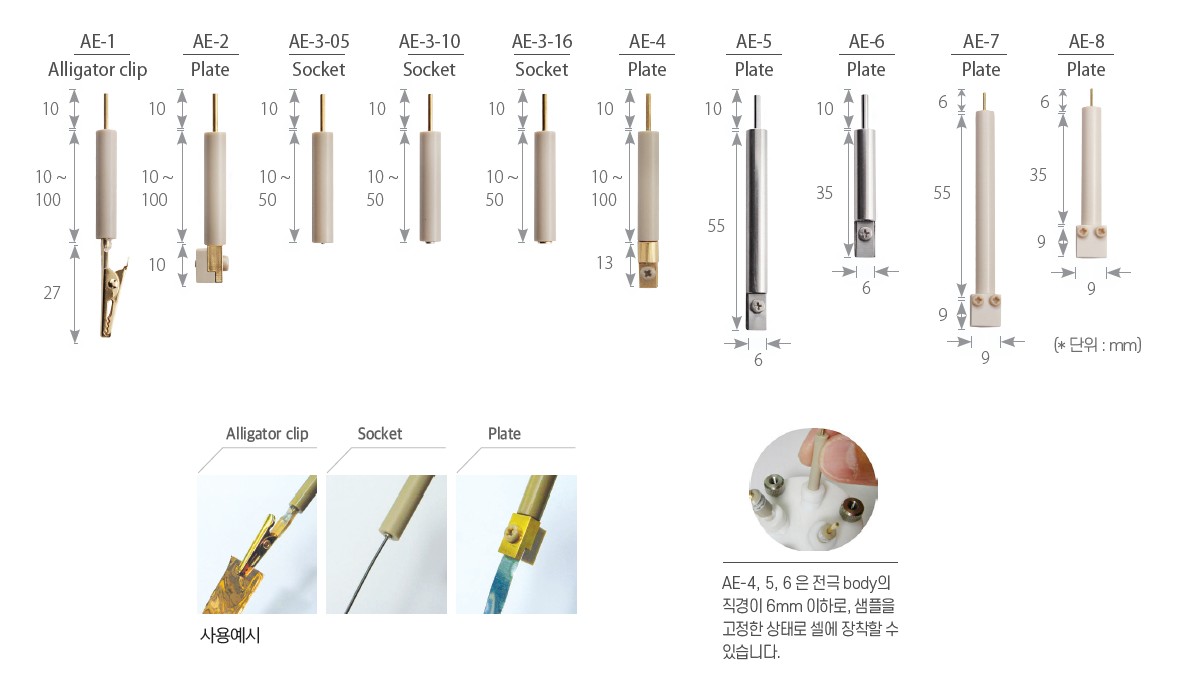

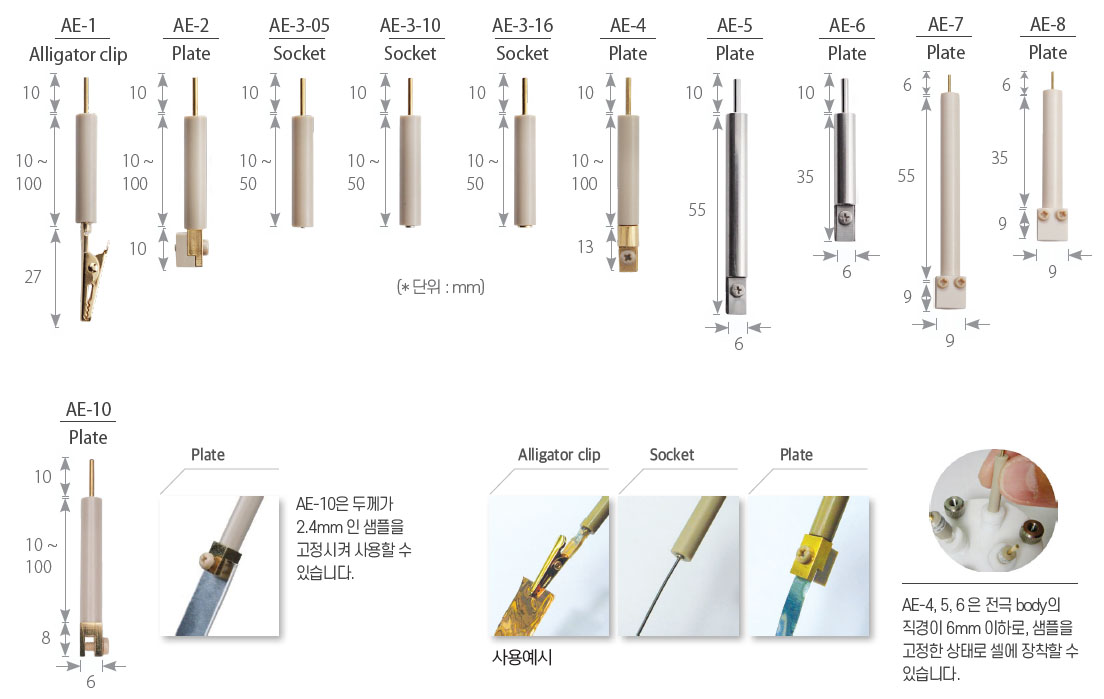

Working Electrode
Accessries
(EC-Frontier)
· Plate 혹은 Wire 형태의 전극 장착 가능
· 악어집게 / 나사 / 소켓 형태의 연결 부위
· 사용자 요청 크기 맞춤제작 가능
· 전극 면적에 전극 홀더 접촉부가 전해액과 반응하지 않도록 설계(AE-7, AE-8 모델 한정)
· PEEK 재질로 되어 있어 내화학성 우수(AE-9 모델)

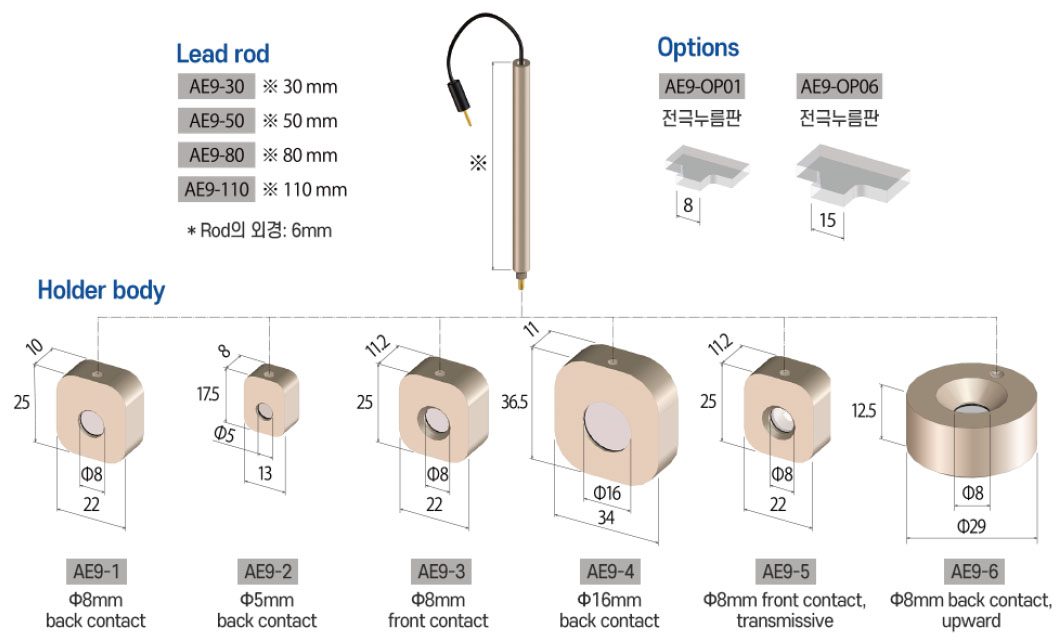

Connection Type Electrodes
| Material(Body) | Description | Cat.No | |||

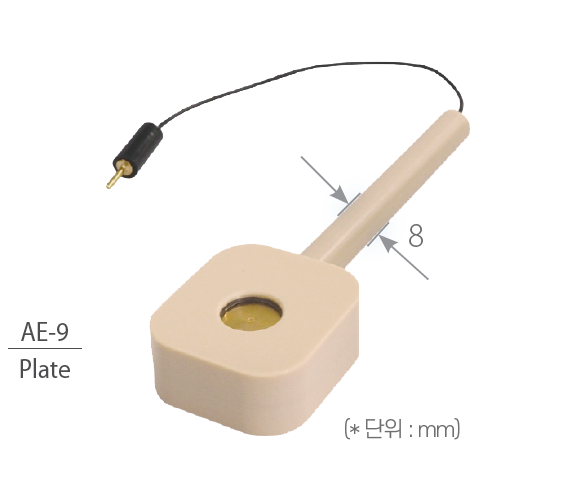

| PEEK | Plate electrode sample holder with a lead rod and holder body | ||||
| Lead rod | 30mm | AE9-30 | |||
| 50mm | AE9-50 | ||||
| 80mm | AE9-80 | ||||
| 110mm | AE9-110 | ||||
| Holder body | Φ8 back contact | 전극면적 약 0.5cm2 | AE9-1 | ||
| Φ5 back contact | 전극면적 약 0.2cm2 | AE9-2 | |||
| Φ8 front contact | 전극면적 약 0.5cm2 | AE9-3 | |||
| Φ16 back contact | 전극면적 약 2cm2 | AE9-4 | |||
| Φ8 front contact, transmissive | 전극면적 약 0.5cm2 | AE9-5 | |||
| Φ8 back contact, upward | 전극면적 약 0.5cm2 | AE9-6 | |||
※ AE9 시리즈는 샘플의 앞/뒷면 재질 차이가 없을 경우 back contact, 재질 차이가 있을 경우 front contact 선택
※ AE9 시리즈 구매 시, 1) Lead rod 길이 2) Main body 종류를 각각 지정해 주시기 바랍니다.
Options
Description | Purpose | Cat. No. |
전극 누름판 (1) | AE9-1, AE9-2, AE9-3, AE9-6 | AE9-OP01 |
전극 누름판 (1) | AE9-4, AE9-5 | AE9-OP06 |
Working Electrode
Polishing Kit
(BioLogic, EC-Frontier)
· 실험 전/후 전극 표면의 세척 및 상태 유지
· 연마 전/후 전극 상태에 따라 결과 차이 발생
· 연마 용액에 맞는 pad 선택 필요
Working Electrode Maintenance
| Description | Cat. No. | |

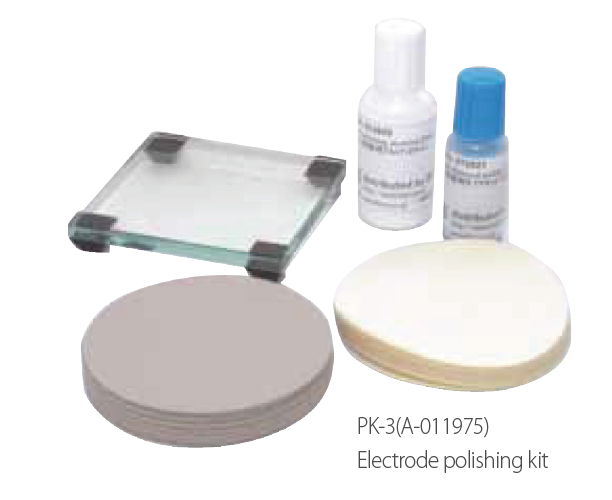

| PK-3 electrode polishing kit | A-011975 | |
| 0.05μm polishing alumina (20ml) | A-001050 | |
| 1μm polishing diamond (10ml) | A-002054 | |
| Glass plate (1 ea) | A-002249 | |
| Alumina polishing pad (10 ea) | - | |
Diamond polishing pad (10 ea) | - | |
Spare parts
| Description | Cat. No. |
| Alumina polishing pad (20 ea) | A-001040 |
| Diamond polishing pad (20 ea) | A-001041 |
| Emery paper UF800 (20 ea) | A-012611 |
| Coarse polishing pad (20 ea) | A-001042 |
| 6m polishing diamond (10ml) | A-002053 |
Working Electrode Maintenance
Description | Cat. No. | |

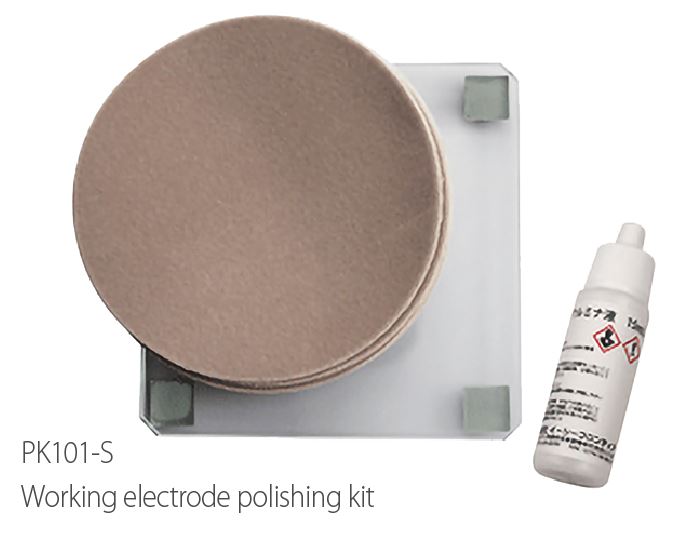

| Working Electrode polishing kit | PK101-S | |
| Alumina polishing pad, dia. 6.5cm (10 ea) | PK101-RP01 | |
| Alumina polishing pad, dia. 10cm (10 ea) | PK1-RP01 | |
| 0.05μm polishing alumina (20ml) | PK1-RP02 | |
| Glass plate (1 ea) | - | |

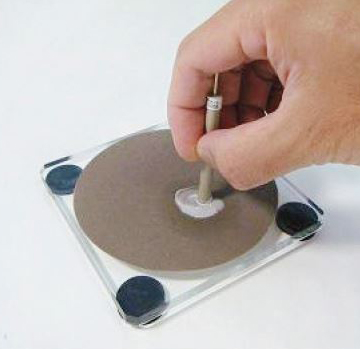

▣ Polishing 방법
1. 동봉된 연마 용액을 잘 흔들어 줍니다.
2. Diamond 용액을 pad에 떨어뜨린 뒤, 8자 방향으로 전극을 문질러 주세요(약 10~20분 정도 연속적인 연마가 필요합니다).
3. Alumina 용액을 pad에 떨어뜨린 뒤 위와 같은 방법으로 전극을 문질러 줍니다.
4. Polishing이 끝나면 증류수로 전극 표면을 세척한 후 사용하세요.
※주의사항: 한 번 사용한 pad를 재사용하면 전극이 손상될 수 있습니다.
