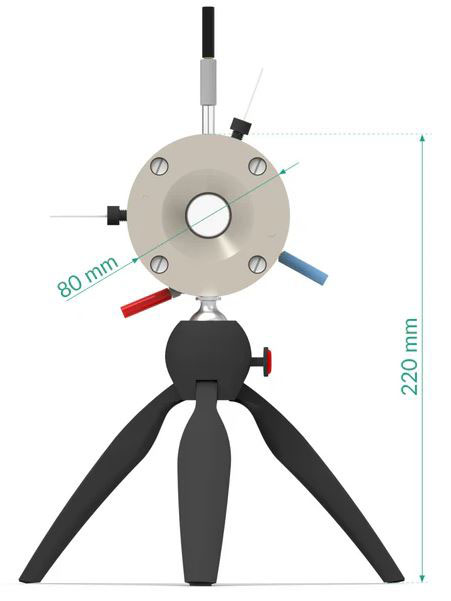

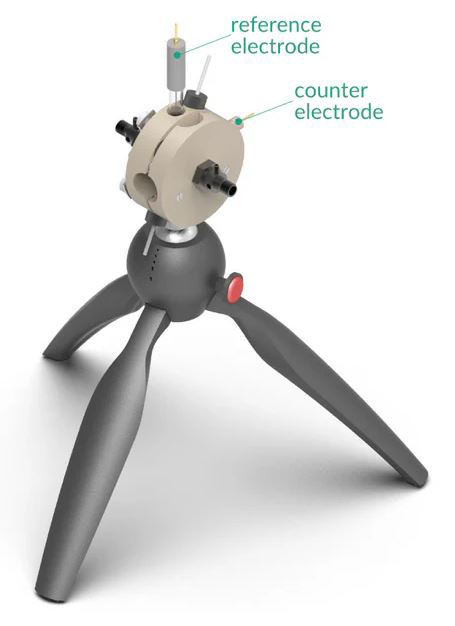

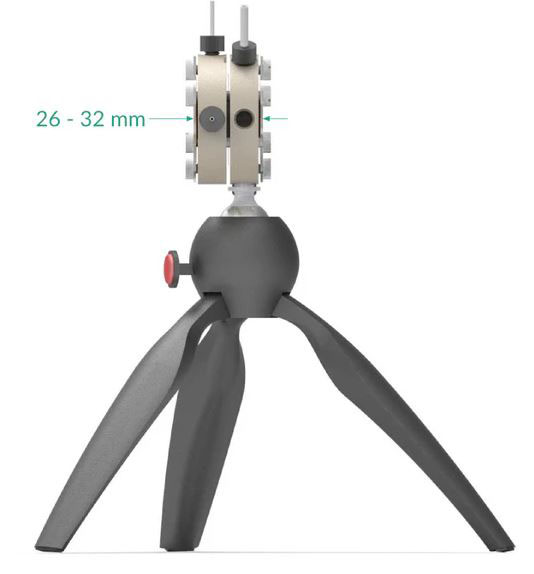

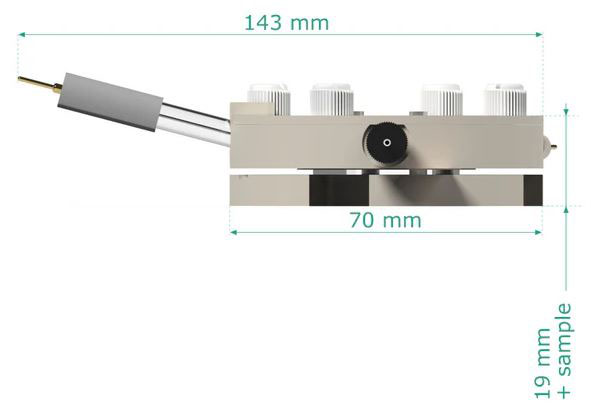

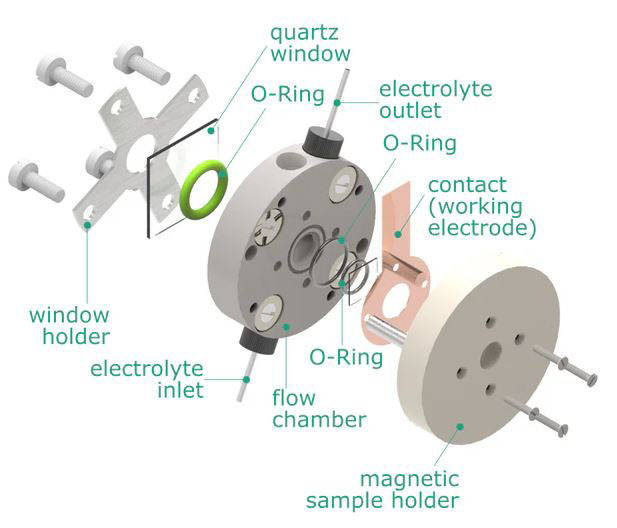

Spectro-Electrochemical flow cell setup 1.75ml

·  다목적 분광전기화학 Flow cell kit로, UV-Vis나 IR Spectrometer와 사용 가능

·  액체 샘플이나 Thin-film에 인가된 potential이 변하면서 생기는 스펙트럼 정보 분석

·  Rod 형태 또는 나선형 형태(직경 6mm, 활성길이 15mm)의 Counter Electrode 사용

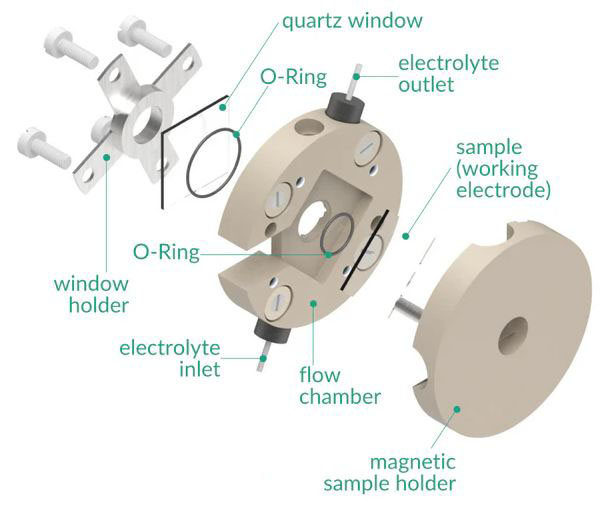

·  몸통의 Magentic 또는 Screw mount를 이용해 샘플 장착

·  Applications

- 흡광률/투과율과 potential 사이의 상관관계

- 전기착색 물질의 광학적 변화 실시간 분석

- 전기화학 반응을 통해서 생성된 종/중간체의 검출, 식별, 특성분석을 위한 in-situ 스펙트럼 정보

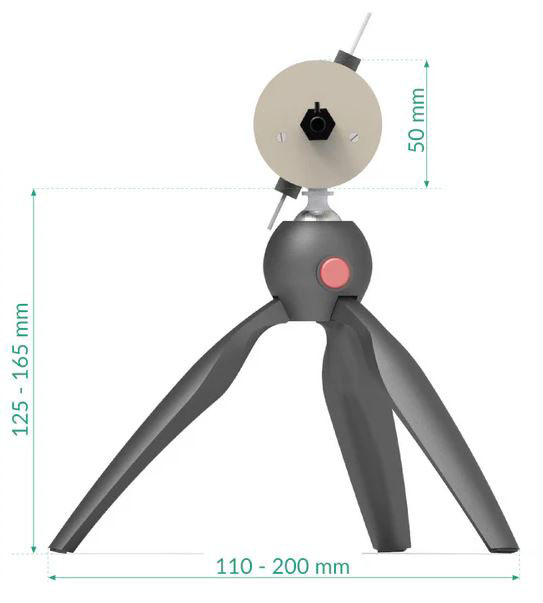

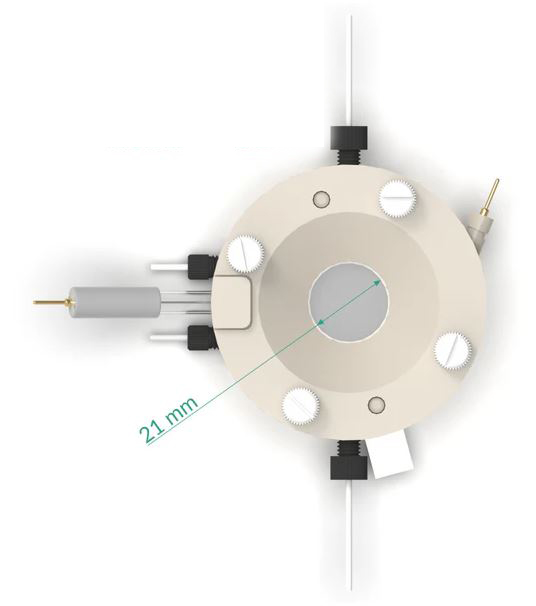

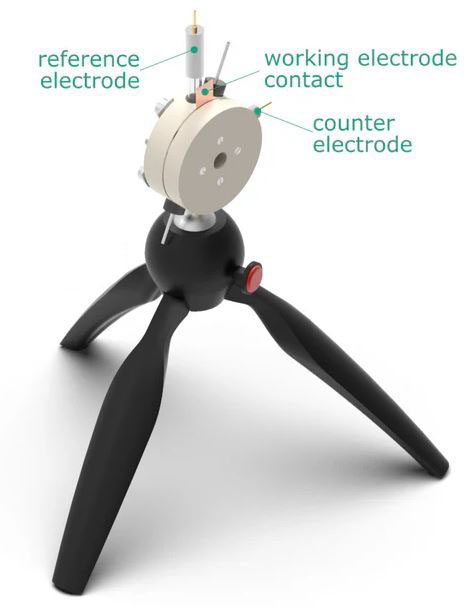

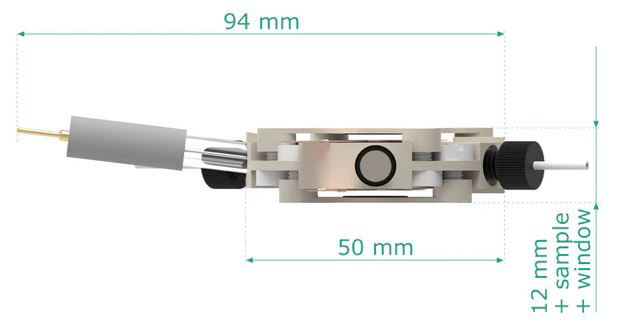

Spectro-Electrochemical flow cell setup with reduced optical path

·  다목적 분광전기화학 Flow cell kit로, UV-Vis나 IR Spectrometer와 사용 가능

·  액체 샘플이나 Thin-film에 인가된 potential이 변하면서 생기는 스펙트럼 정보 분석

·  Pseudo Reference Electrode를 사용함으로써 기존의 모델보다 optical path length가 줄어듦(12mm → 4mm)

·  ISS compact wide, ISS compact VIS 제품과 호환 가능

·  Applications

- 흡광률/투과율과 potential 사이의 상관관계

- 전기착색 물질의 광학적 변화 실시간 분석

- 전기화학 반응을 통해서 생성된 종/중간체의 검출, 식별, 특성분석을 위한 in-situ 스펙트럼 정보

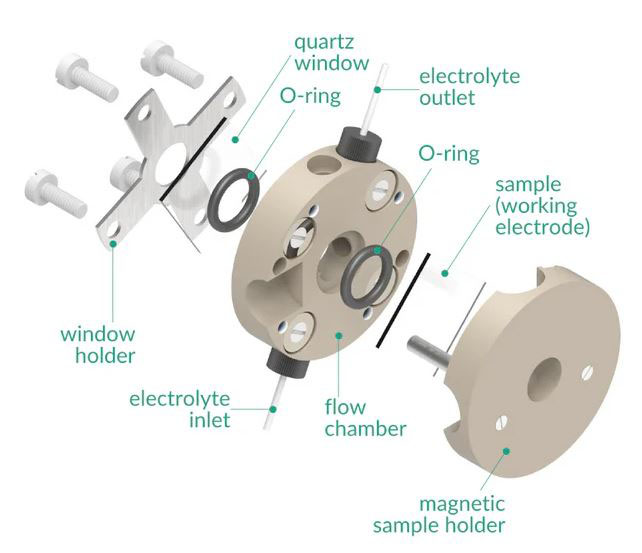

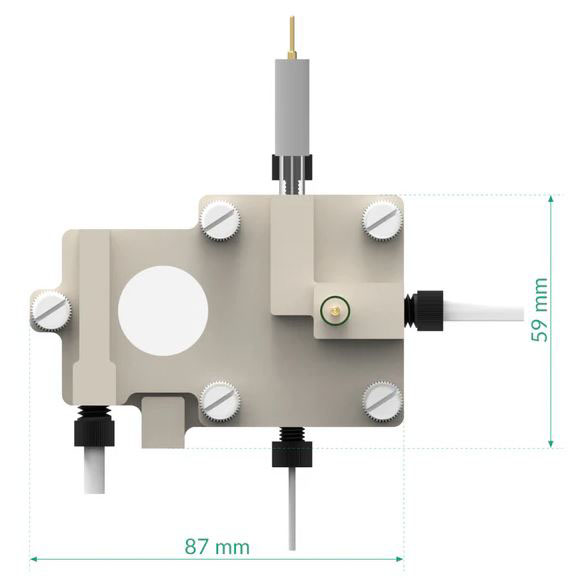

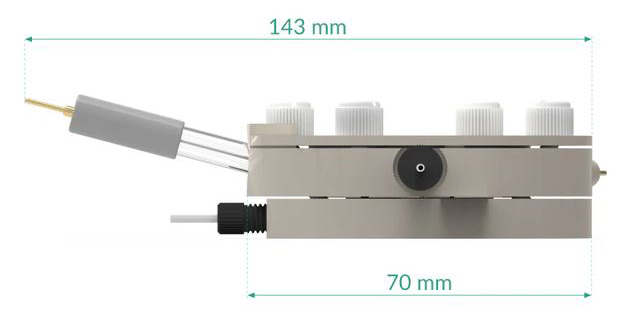

Spectro-Electrochemical flow cell setup

(1.75ml, 10x10mm²)

·  다목적 분광전기화학 Flow cell kit로, UV-Vis나 IR Spectrometer와 사용 가능

·  액체 샘플이나 Thin-film에 인가된 potential이 변하면서 생기는 스펙트럼 정보 분석

·  Rod 형태 또는 나선형 형태(직경 6mm, 활성길이 15mm)의 Counter Electrode 사용

·  Applications

- 흡광률/투과율과 potential 사이의 상관관계

- 전기착색 물질의 광학적 변화 실시간 분석

- 전기화학 반응을 통해서 생성된 종/중간체의 검출, 식별, 특성분석을 위한 in-situ 스펙트럼 정보

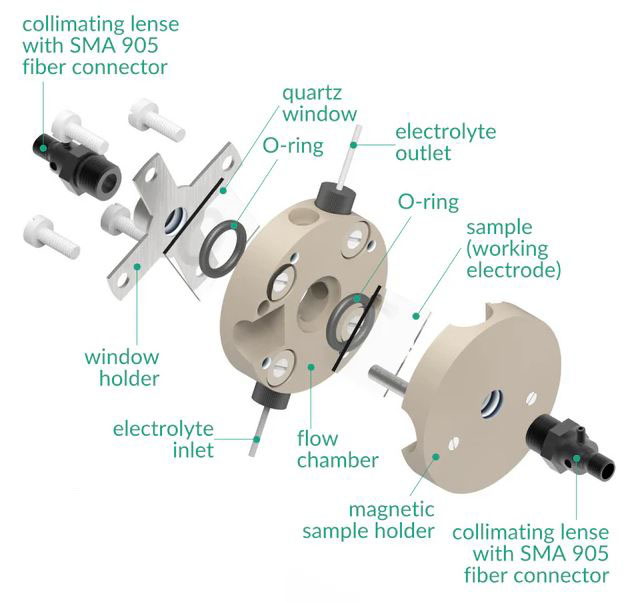

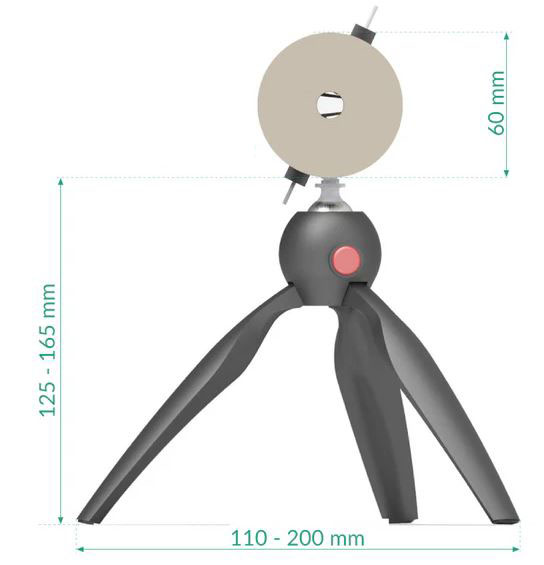

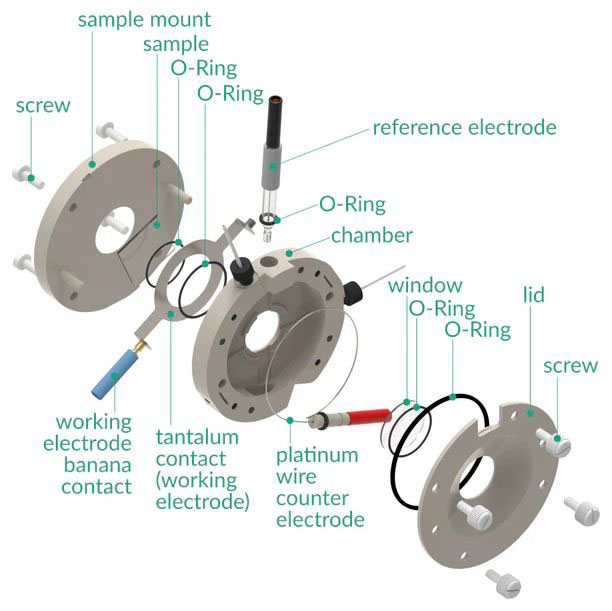

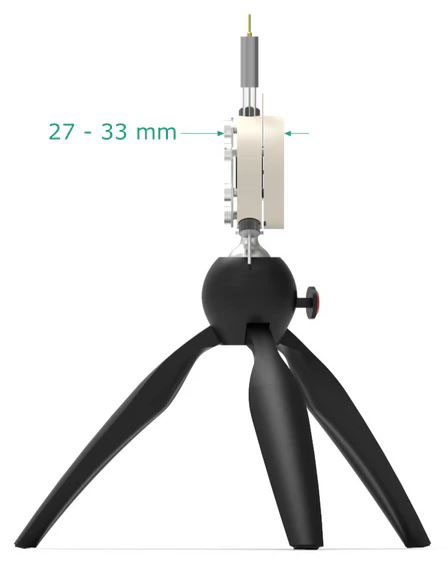

Optical fiber spectro-electrochemical flow cell setup

·  다목적 분광전기화학 Flow cell kit로, 광섬유를 통해 UV-Vis나 NIR, IR Spectrometer와 사용 가능

·  액체 샘플이나 Thin-film에 인가된 potential이 변하면서 생기는 스펙트럼 정보 분석

·  조준렌즈는 샘플의 평행조사가 가능한 곡면 광학렌즈 사용

·  Rod 형태 또는 나선형 형태(직경 6mm, 활성길이 15mm)의 Counter Electrode 사용

·  몸통의 Magentic 또는 Screw mount를 이용해 샘플 장착

·  ISS compact wide, ISS compact VIS 제품과 호환 가능

·  Applications

- 흡광률/투과율과 potential 사이의 상관관계

- 전기착색 물질의 광학적 변화 실시간 분석

- 전기화학 반응을 통해서 생성된 종/중간체의 검출, 식별, 특성분석을 위한 in-situ 스펙트럼 정보

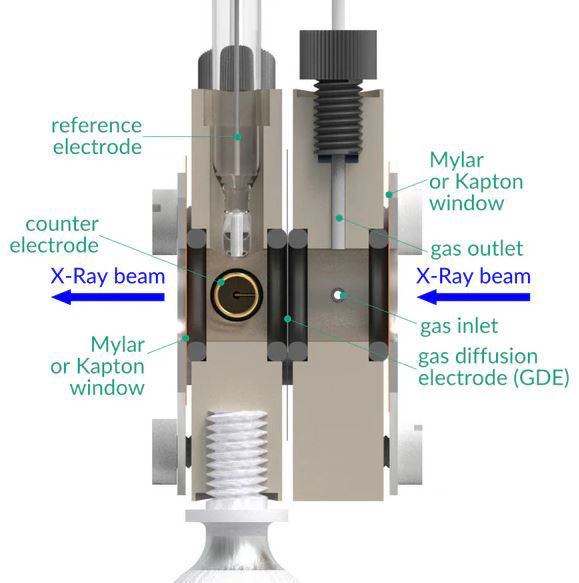

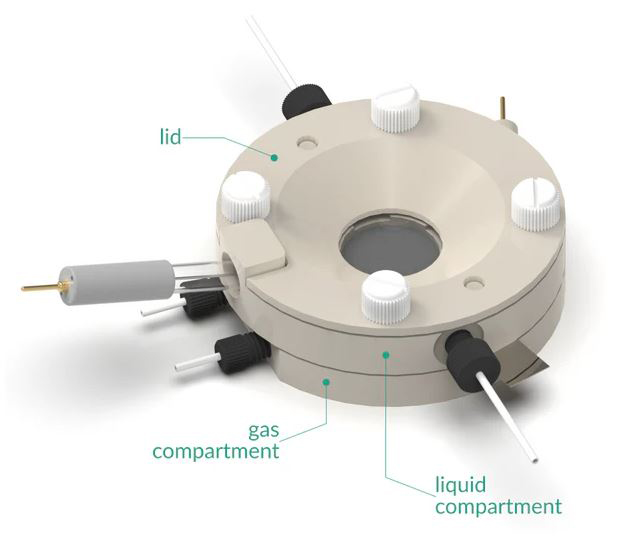

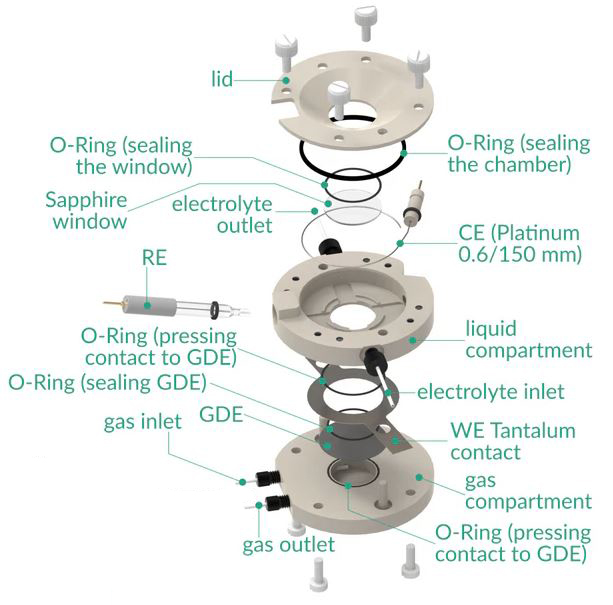

Gas Diffusion Electrode X-Ray Diffraction electrochemical flow cell setup

·  X-Ray 회절분석기를 사용해서 GDE 특성을 연구하는 다목적 전기화학 Flow cell kit

·  Liquid flow 챔버와 Gas 챔버 두 개로 구성되어 있으며, 두 챔버 사이에 GDE 장착

·  Syringe로 전해액을 liquid 챔버에 주입하거나, 외부 저장용기와 연동펌프를 이용해 전해액을 순환시킬 수 있음

·  Gas 챔버는 Gas-carrier의 지속적인 흐름이 진행되고, 생성된 가스를 잔류가스분석기(RGA)로 배출되도록 설계됨

·  Rod 형태 또는 나선형 형태(직경 6mm, 활성길이 15mm)의 Counter Electrode 사용

·  두 챔버는 Magentic 또는 Screw mount에 의해 고정됨

·  Applications

- 금속-공기전지, Water-electrolysis, 알칼리 연료전지 등의 GDE 연구

- In-situ X-Ray Diffraction

- 금속-공기 전지의 GDE Janus 배열 실험 (한쪽 면은 가스에, 다른 쪽 면은 전해액에 노출)

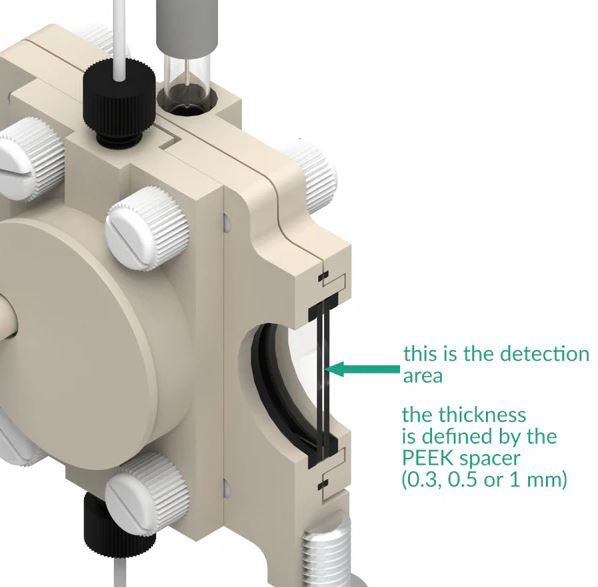

Nonlinear Spectro-Electrochemical flow cell kit

·  전기화학적인 방법과 결합된 비선형 레이저 분광법 측정용으로 사용되는 다기능 Spectro-electrochemical flow cell

·  Gas-tight

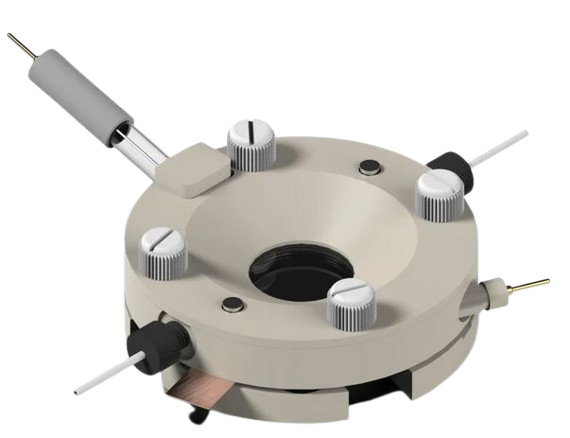

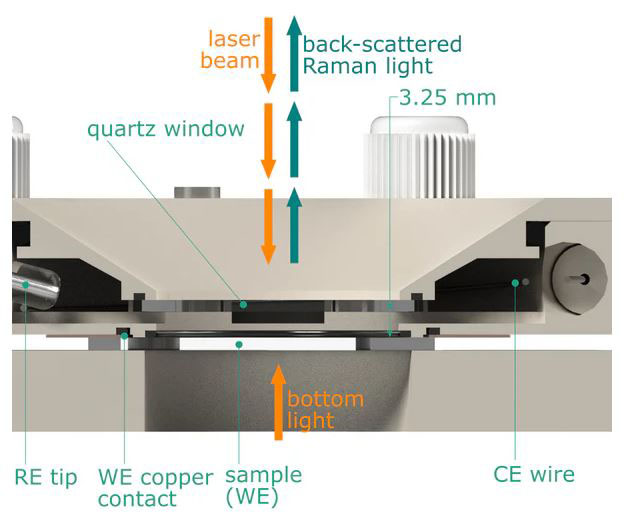

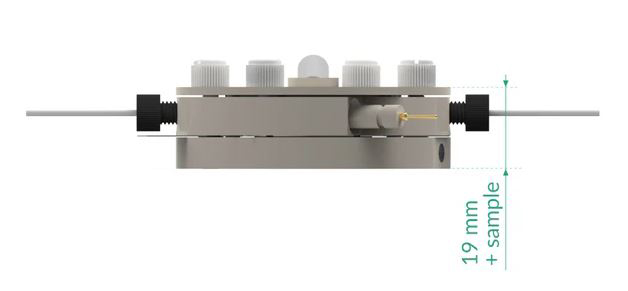

Raman Electrochemical Flow Cell

·  전기화학 In-situ 실험을 위한 Raman flow cell kit

·  단단하거나 유연한 투명기판 위에 증착된 Thin-film Working Electrode는 Copper foil이 부착된 샘플 홀더에 Magnetic 또는 Screw mount를 이용해 장착

·  타원형의 Counter Electrode 장착

·  옵션: 직경 6mm 전극을 장착하기 위한 어댑터 구매 가능

·  Applications

- 산화환원반응 과정 동안 Working Electrode 표면에서의 양성자 농도변화 연구

- 탄소, 금속산화물, 폴리머, 전해질 용액 등의 구조와 분포 연구

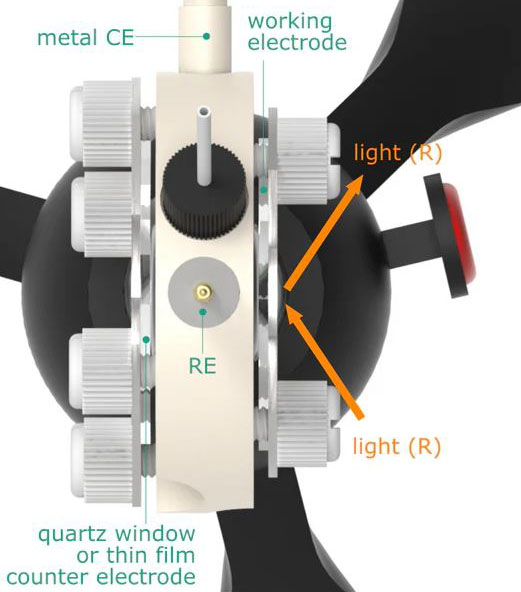

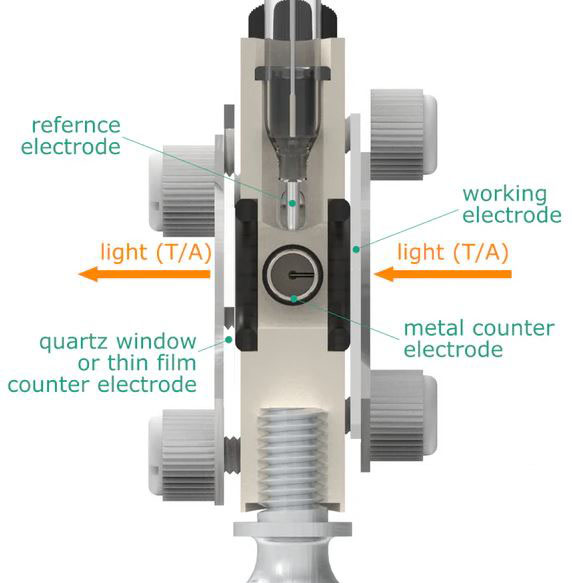

R/T/A Spectro-electrochemical cell kit

·  다목적 분광전기화학 Flow cell kit로, UV-Vis나 IR Spectrometer와 사용 가능

·  외부 반사율과 전극 투과/흡수 및 전기화학적 전위 사이의 관계 연구

·  액체 샘플이나 Thin-film에 인가된 potential이 변하면서 생기는 스펙트럼 정보 분석

·  Rod 형태 또는 나선형 형태(직경 6mm, 활성길이 15mm)의 Counter Electrode 사용

·  Applications

- 흡광률/투과율과 potential 사이의 상관관계

- 전기착색 물질의 광학적 변화 실시간 분석

- 전기화학 반응을 통해서 생성된 종/중간체의 검출, 식별, 특성분석을 위한 in-situ 스펙트럼 정보

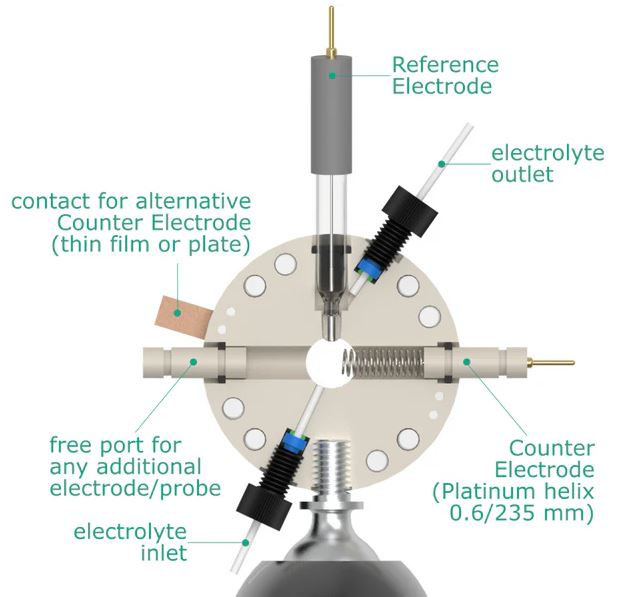

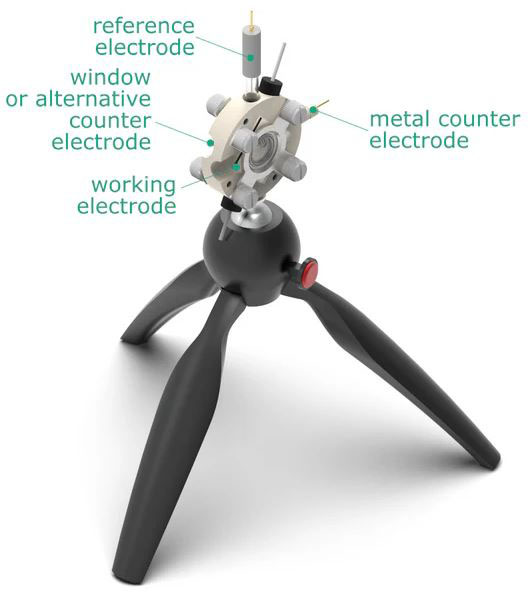

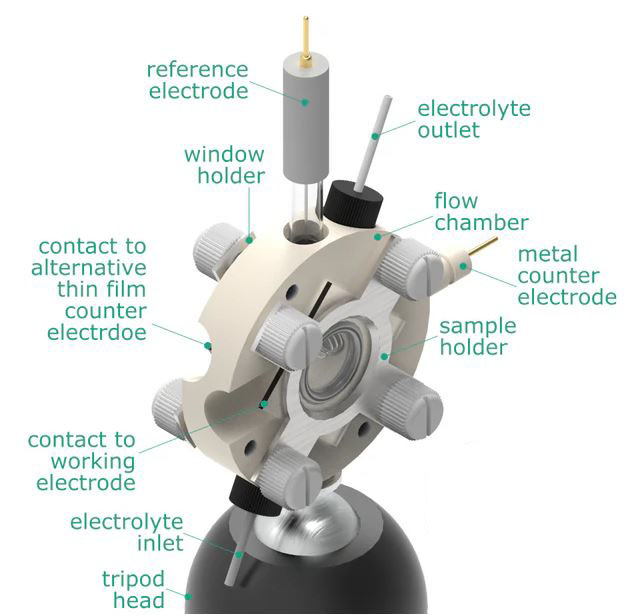

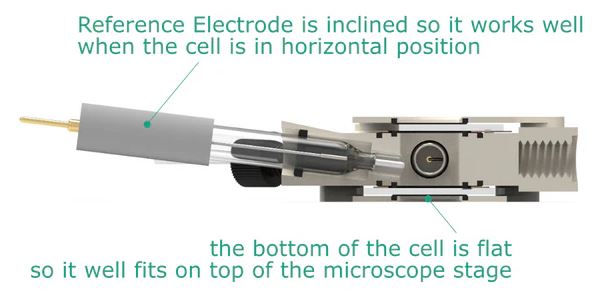

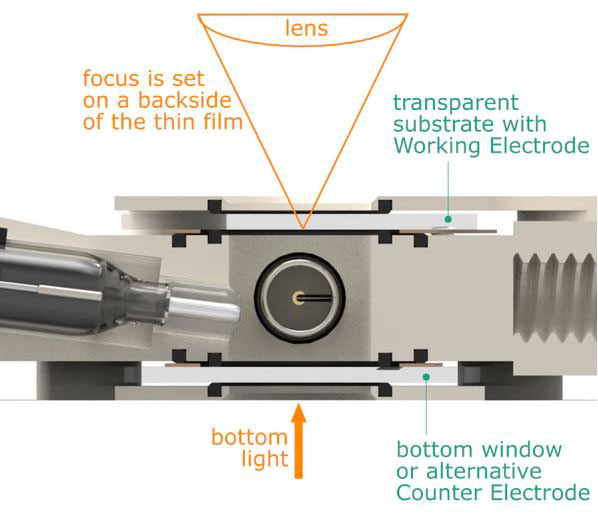

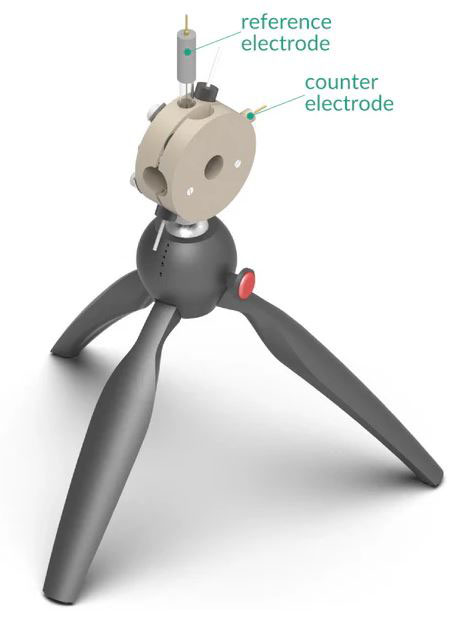

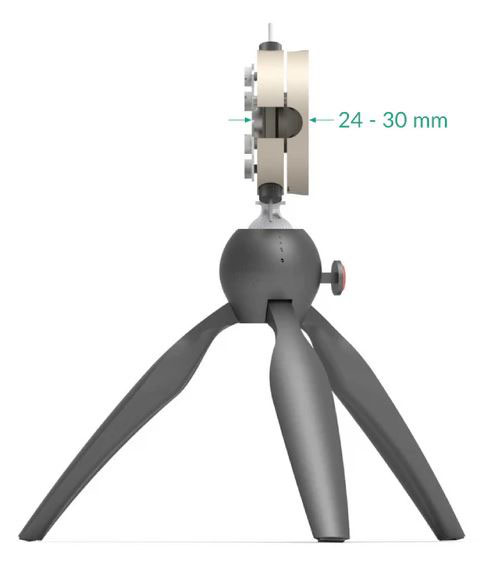

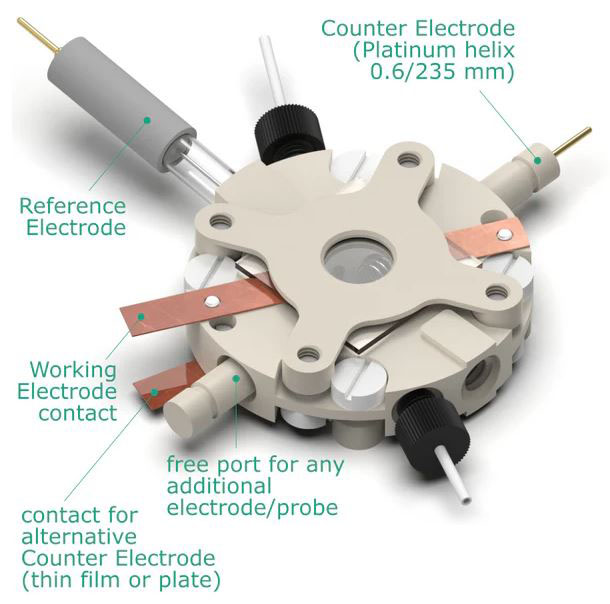

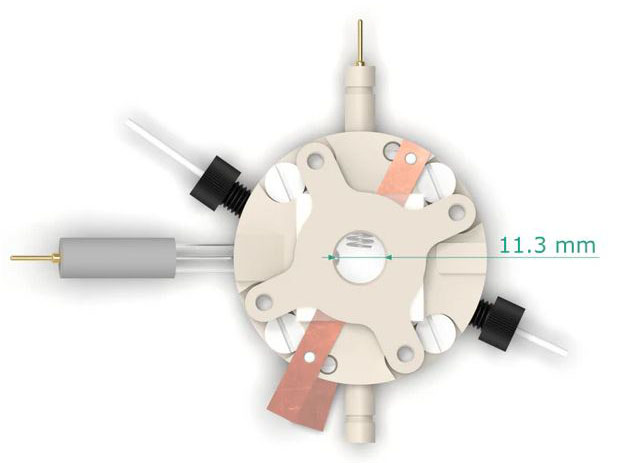

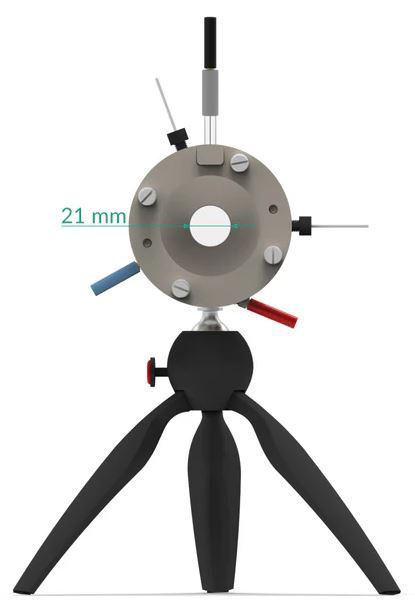

Back-microscopy Electrochemical Flow cell

·  광학 현미경을 결합한 다목적 분광전기화학 Flow cell kit

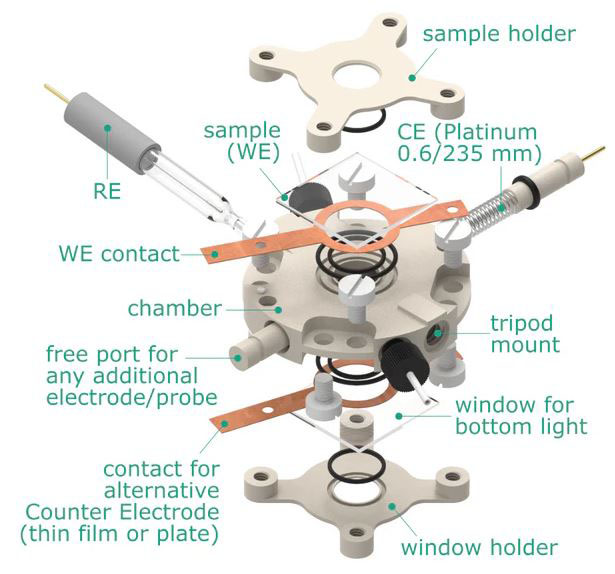

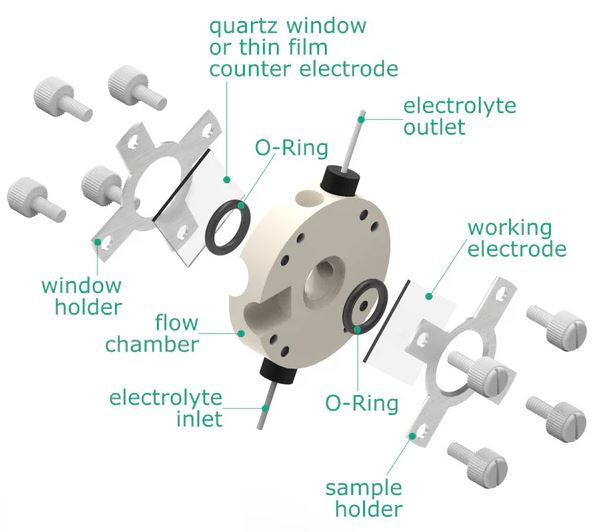

·  주요 구성

- Working Electrode 표면과 전기적 접촉을 하는 Copper foil이 장착된 샘플 홀더

- Thin-film, 판 또는 foil 형태의 대체 Counter Electrode가 거치되는 Window holder

·  실험 중 투명 기판을 통해 Thin-film 형태의 Working Electrode 뒷면에 렌즈 조준

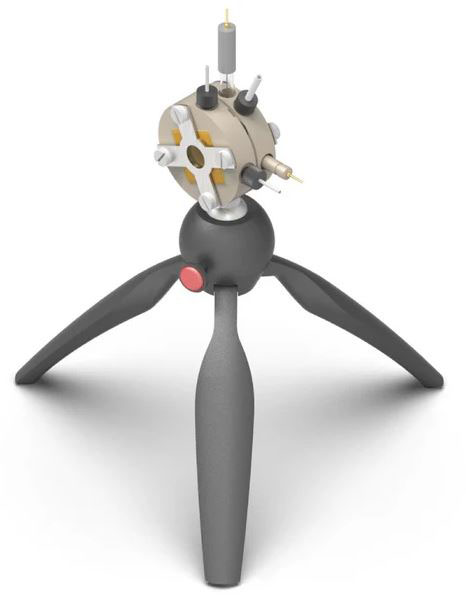

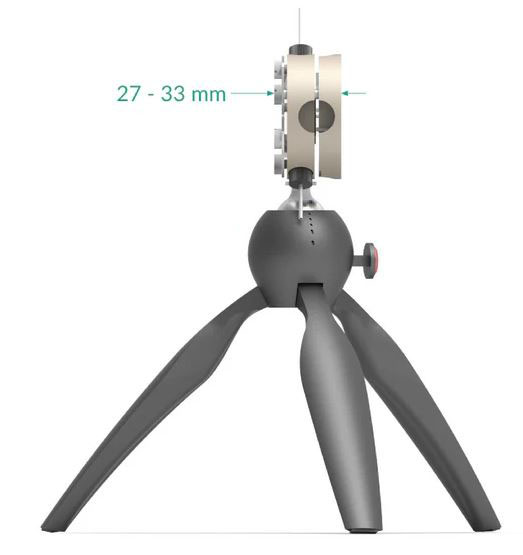

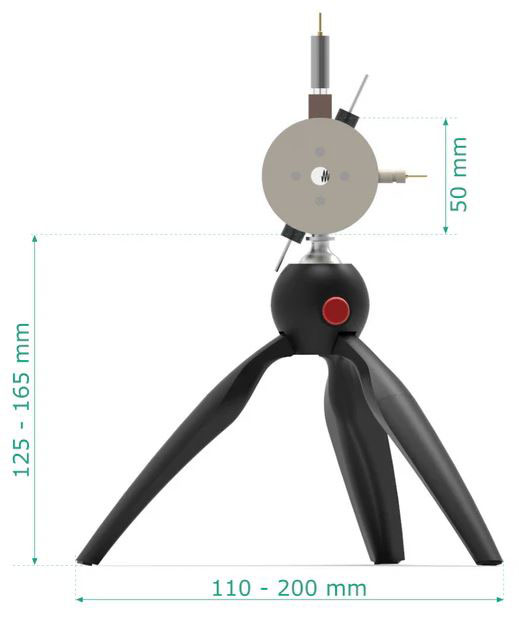

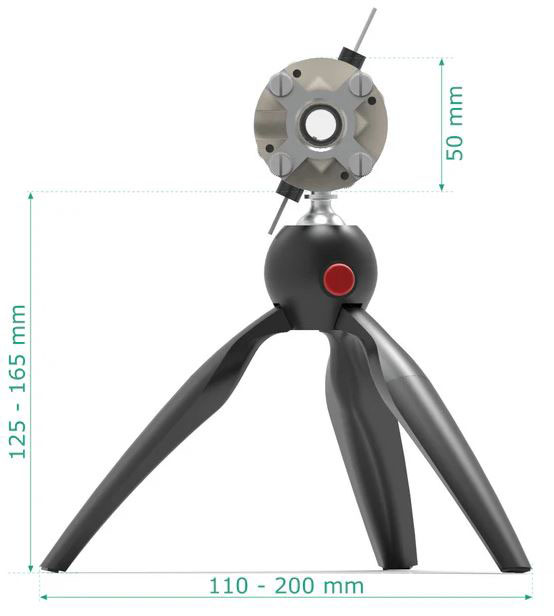

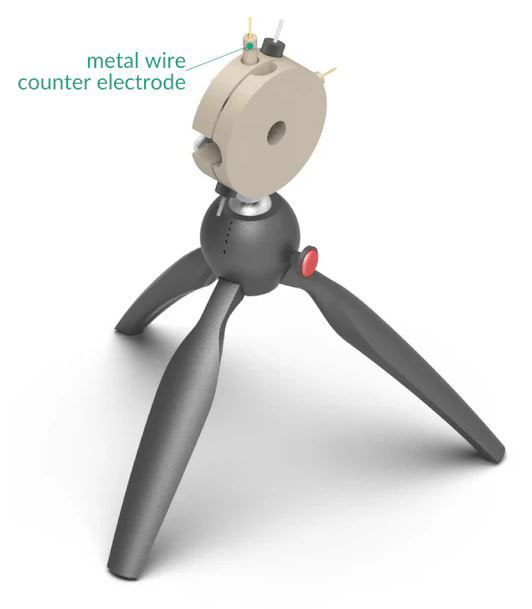

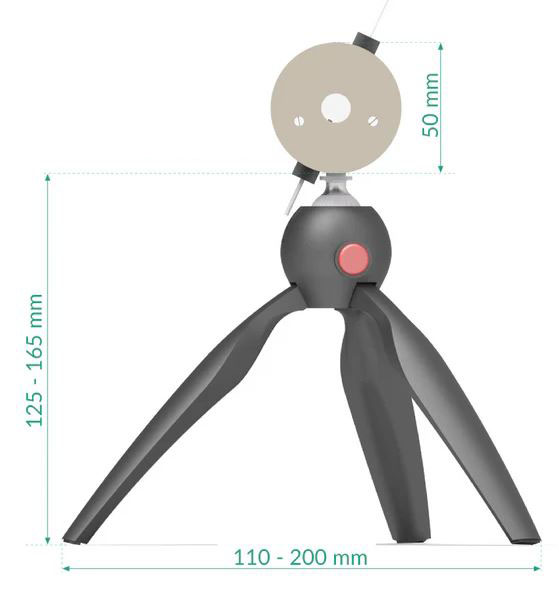

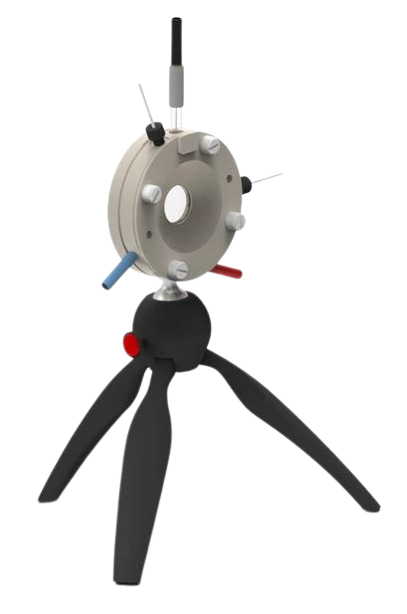

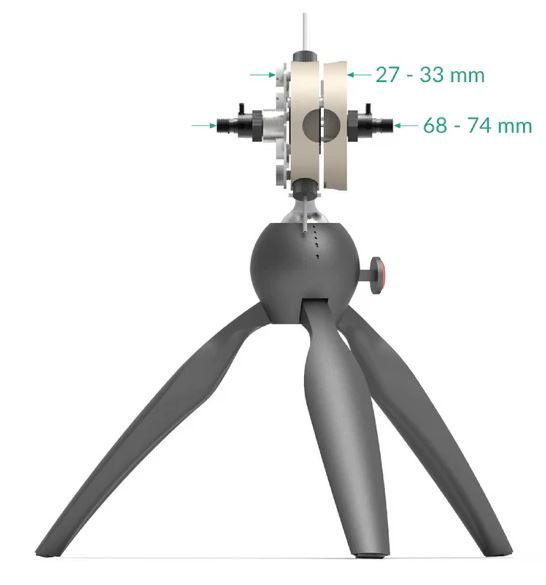

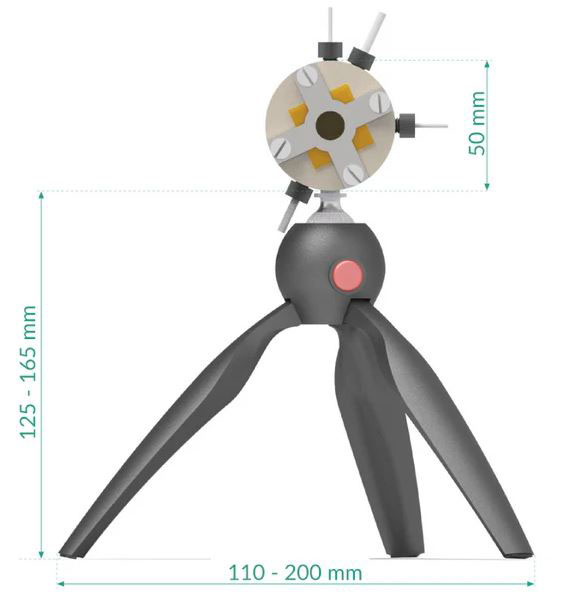

·  삼각대에 장착하여 UV-Vis, IR spectrometer 등의 다목적 분광전기화학 실험 가능

·  Applications

- 산화환원 과정 동안 박막의 광학적 변화 관찰

- Plasmonic, electrochromic materials

- Electrodeposition of nano-particles

- Anti-corrosion layer integrity

·  Gas-tight

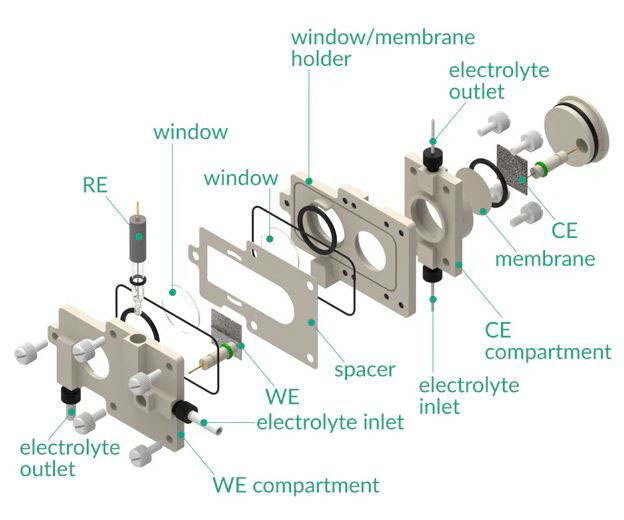

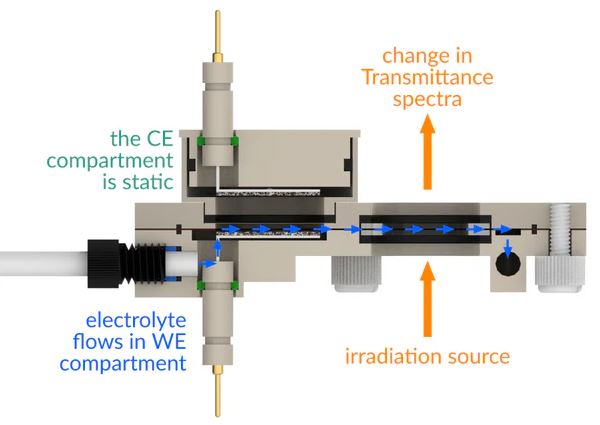

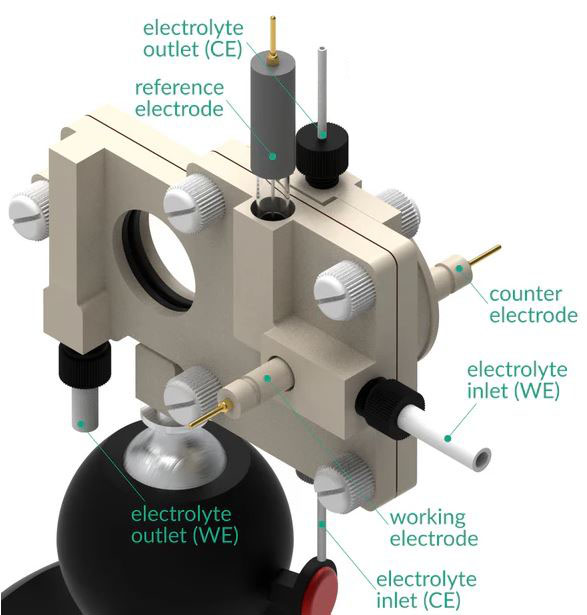

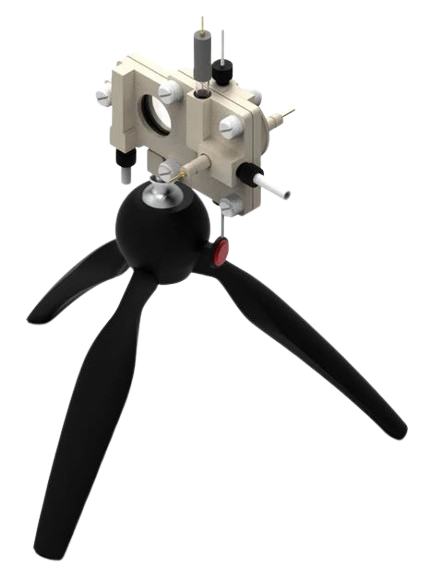

Spectro-electrosynthesis flow H-cell setup

·  이중 구조의 분광-전기합성 Flow H-cell kit

·  UV-Vis(quartz window), NIR/IR(CaF₂ window), Ultra Laser Spectroscopy(CaF₂ window)와 사용 가능

·  주요 이점

- 전극 간의 거리가 짧기 때문에 지지전해질이 따로 필요 없음

- 부피 대비하여 전극의 표면적 비율이 높아서 변환 효율이 좋음

- 반응 시간이 짧음

·  Working Electrode compartment : 전극과 주변으로부터  전해액이 연속적/효율적으로 빠져나가는 Flow cell

·  Counter Electrode compartment : 실험 전에 전해액을 채워놓는 정적 셀

·  Rhodium-plated Counter Electrode, Pt/Au metal wire 전극 등 호환 가능

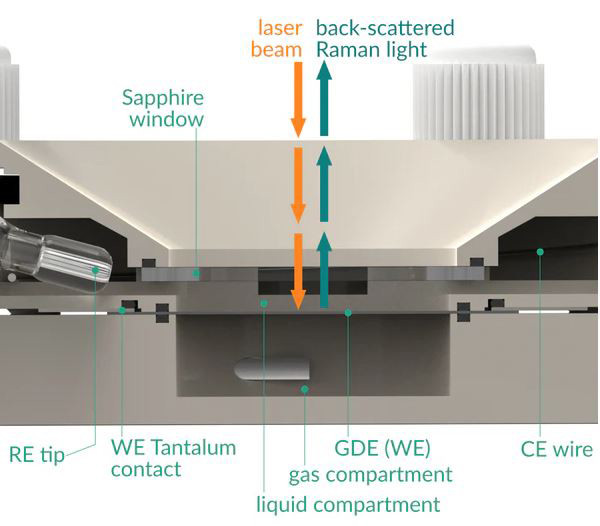

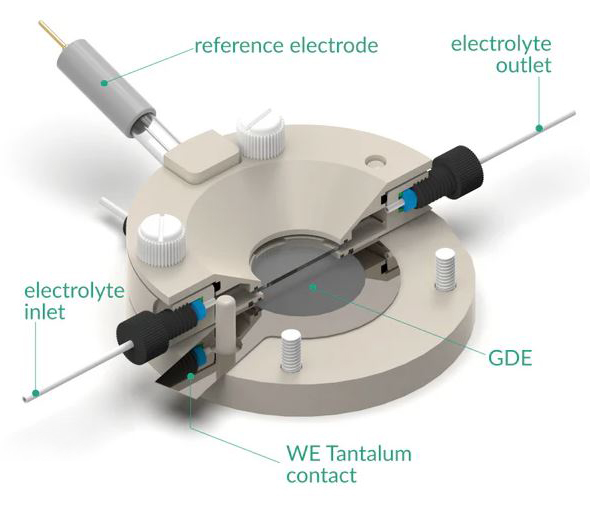

Gas Diffusion Electrode Raman electrochemical flow cell kit

·  Fuel Cell, 금속-공기 전지, CO₂ reduction 등의 GDE 특성을 연구하는 다목적 전기화학 Flow Cell Kit

·  Syringe를 사용하여 전해액을 Liquid 챔버에 주입하거나, 외부 저장용기와 연동펌프를 이용해 전해액을 순환시킬 수 있음

·  Gas-tight

·  Rod 형태 또는 나선형 형태(직경 6mm, 활성길이 15mm)의 Counter Electrode 사용

·  Applications

- 금속-공기 전지, Water-electrolysis, 알칼리 연료전지 등의 GDE 연구

- In-situ X-Ray Diffraction

- 금속-공기 전지의 GDE Janus 배열 실험 (한쪽 면은 가스에, 다른 쪽 면은 전해액에 노출)

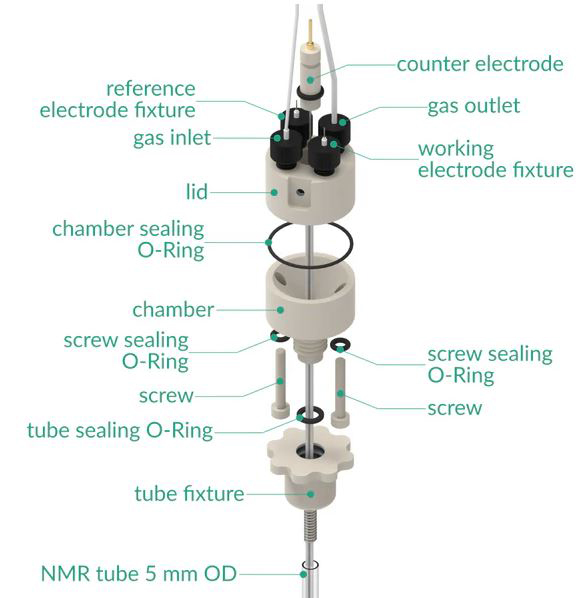

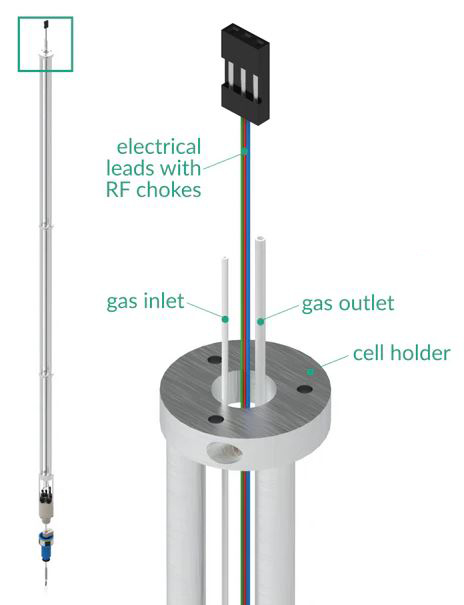

Electrochemical Nuclear Magnetic Resonance cell setup

·  전기화학과 결합되어 배터리 연구에 활용할 수 있는 핵자기공명(Nuclear Magnetic Resonance) 분광법 cell kit

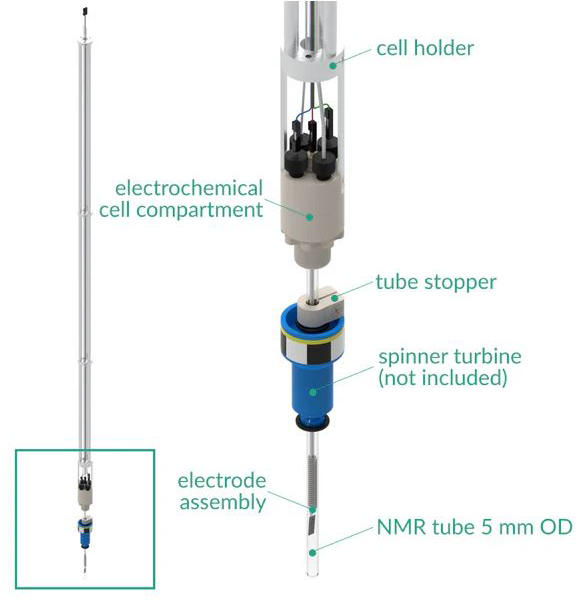

·  주요 구성

- 5mm OD glass NMR tube with tube stopper

- Electrochemical cell with the electrode assembly

- Cell holder

·  Electrode assembly 구성 예시

- NMR 검출영역에 Working Electrode만 배치

- NMR 검출영역 위에 Counter Electrode, Reference Electrode를 배치하고 그 하단에 Working Electrode를 배치

- NMR 검출영역 위에 세 전극을 모두 배치

·  Electrode lead는 단락 방지를 위해 PTFE tube로 절연되어 있으며, 내장된 choke는 NMR 분광기와 Potentiostat 사이의 간섭을 감소시키는 역할을 함

·  EC NMR 셀 구성 요소

- Metallic : Tantalum, Silver, Platinum, Copper, Aluminum, Gold, Brass

- Non-metallic : PTFE, PEEK, FEP, FFKM, NMR glass (tube), Nylon, PVC

·  Working Electrode : Carbon fibers, carbon woven and non-woven membranes, thin metal films, foils, meshes and wire (Au,Cu,Al), ITO films on plastic substrates, etc.

·  Tube는 전해질 용액으로 최대 50mm까지 채워야 함

·  수계 및 유기계 전해질 모두에서 산소가 없는 상태를 보장할 수 있음

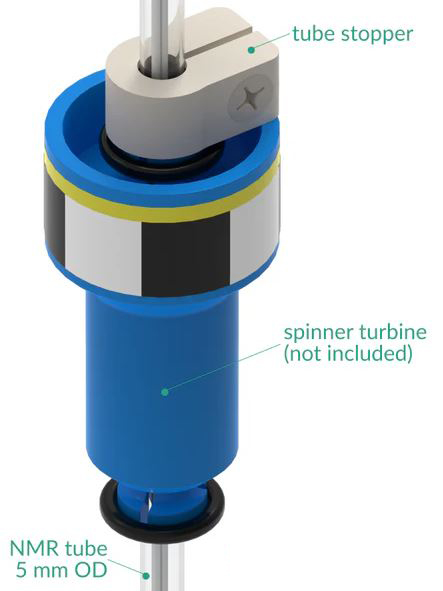

·  Spinner turbine은 별도로 준비해야 함

·  NMR System이 손상될 위험이 있으므로, 회전 모드는 사용하지 말 것을 추천

·  Gas-tight

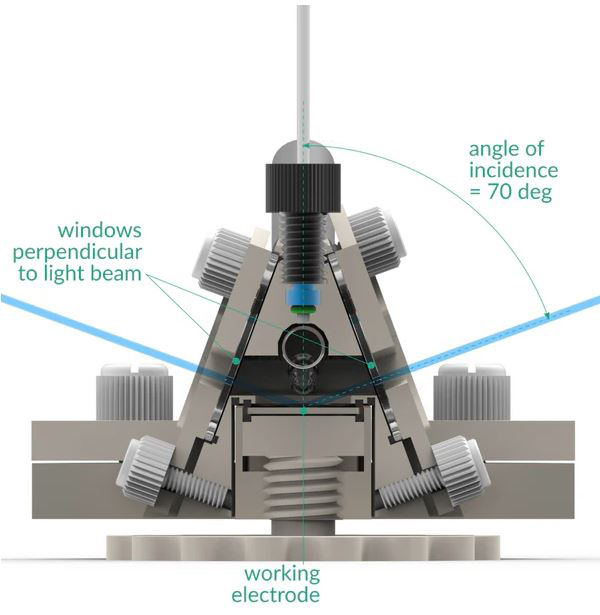

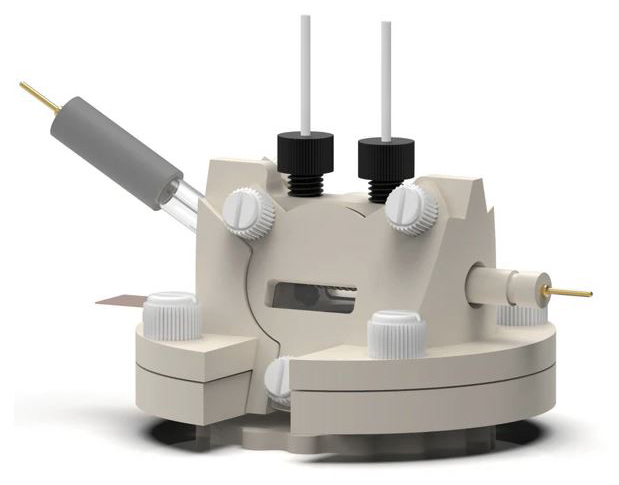

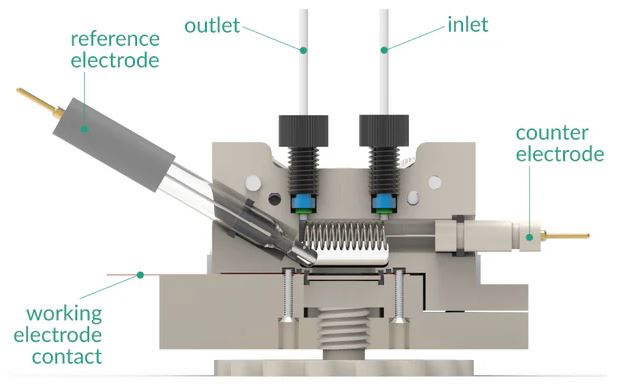

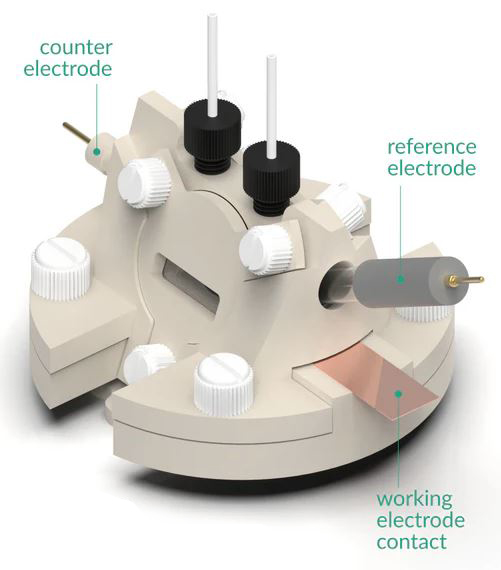

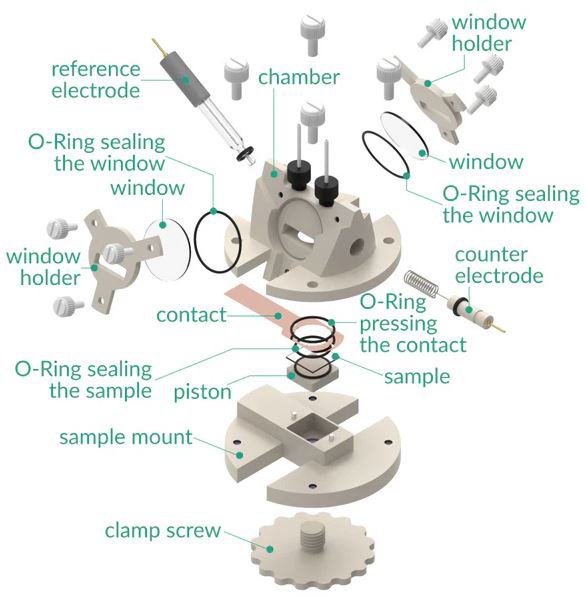

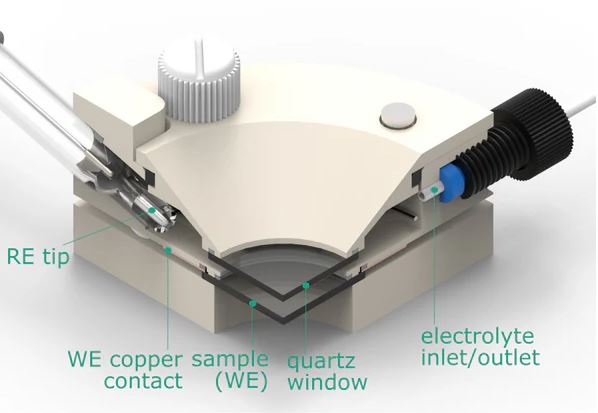

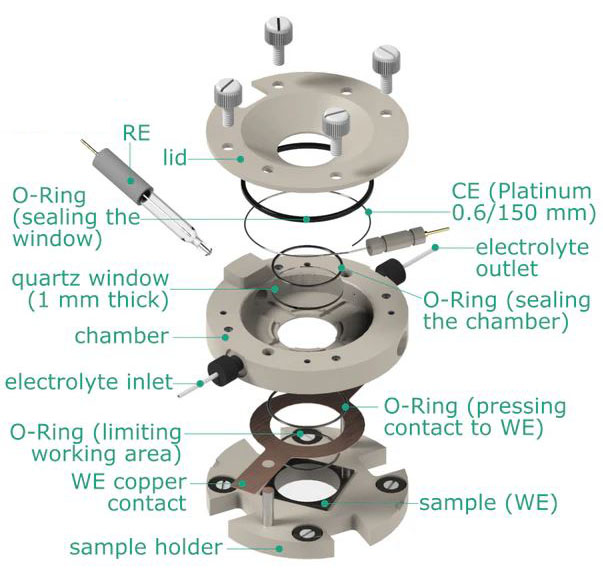

Ellipsometry electrochemical cell setup : Angle of incidence 70°

·  전기화학과 타원편광반사법을 결합하여 입사 및 반사 단색광의 P-분극과 S-분극 요소 간의 위상, 진폭 변화를 측정하기 위한 셀 키트

·  나노미터 단위로 핵 형성 및 성장 진단

·  순수한 Current collector 또는 단단하거나 유연한 기판에 증착된 박막으로 구성된 샘플

·  입사광에 수직이 되도록 설치된 투명한 window를 통해 샘플 표면에서 반사

·  전해질을 통과하는 총 Optical path는 18mm

·  Window 재질 : JGS3 Quartz(표준), Sapphire, CaF2, Capton etc.

·  주요 구성

- Working Electrode와 전기적으로 접촉하는 Copper foil이 있는 Sample mount

- Reference Electrode, Counter Electrode, inlet/outlet이 위치하는 상부

·  Applications

- 박막(유기체, 무기체 및 생체물질)의 전기화학적 증착 및 성장

- 전극/전해질 계면에서의 구조적 변화 (ex. 전기촉매, 부식, 에칭 등)

·  Gas-tight
