Redoxme : Photo-electrochemical Cells

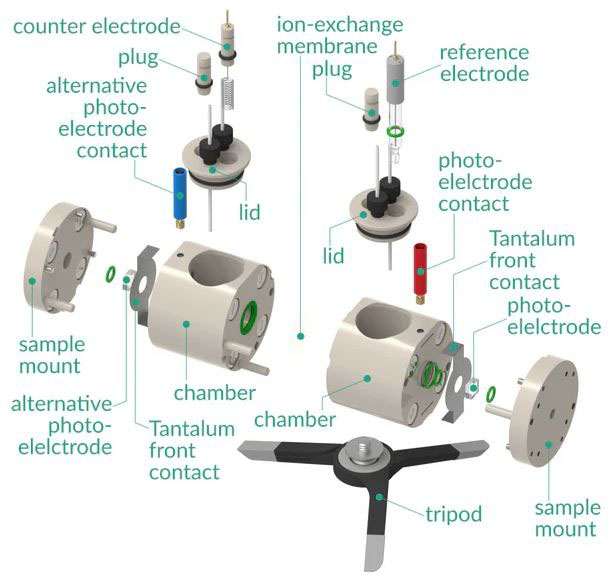

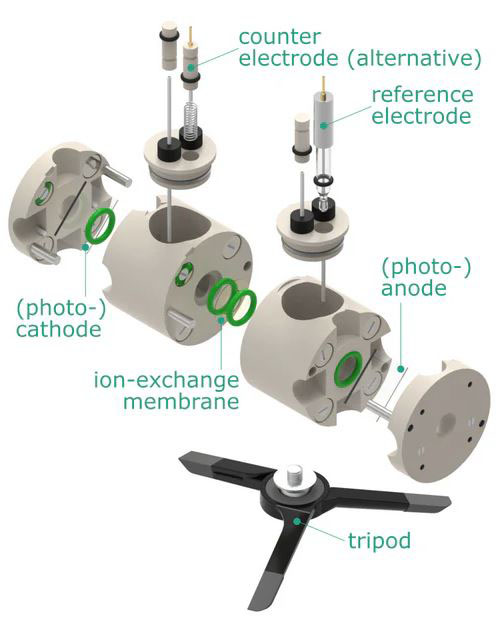

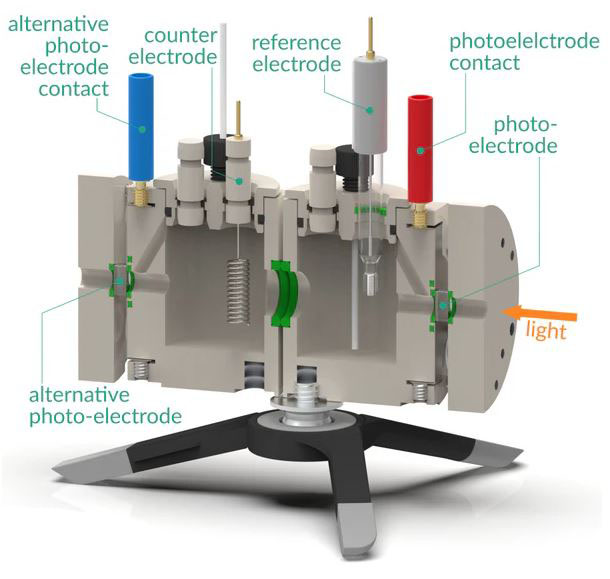

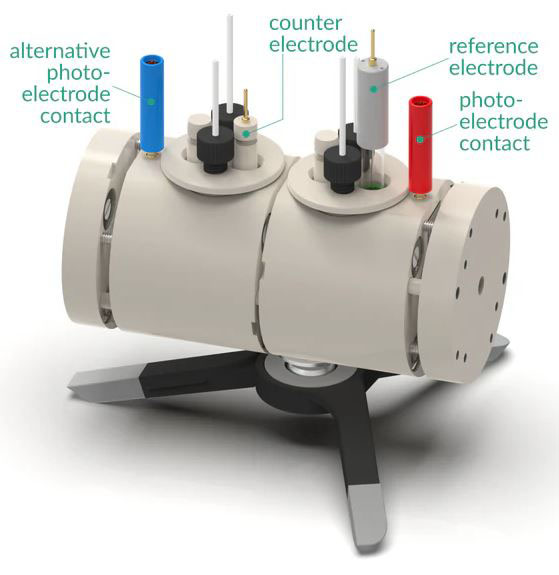

· 2-/3- electrode 실험용 광전기화학 H-cell kit

· Thin-film photo-anodes와 cathodes 를 동시에 측정

· 각각 gas-inlet, gas-outlet을 갖춘 두 개의 chamber로 구성되어 있으며, 이온교환막에 의해 분리 가능(이온교환막은 별도 구매 요망).

· 단단하거나 유연한 투명기판(용융수정유리) 위에 증착된 Thin-film photo-anode/cathode(예: Nanocrystalline 물질 또는 전도성 polymer)의 성능평가

· Counter Electrode는 상단의 lid에 장착되거나, 광조사구 반대쪽 챔버에 필름 형태로 장착됨 (금속 wire, gauze, foil 형태 또는 비금속 전극 장착 가능)

· Reference Electrode는 광조사구 챔버 상단의 lid에 장착

· 몸통의 Magnetic 또는 Screw mount를 이용하여 Sample 장착

· Gas-tight

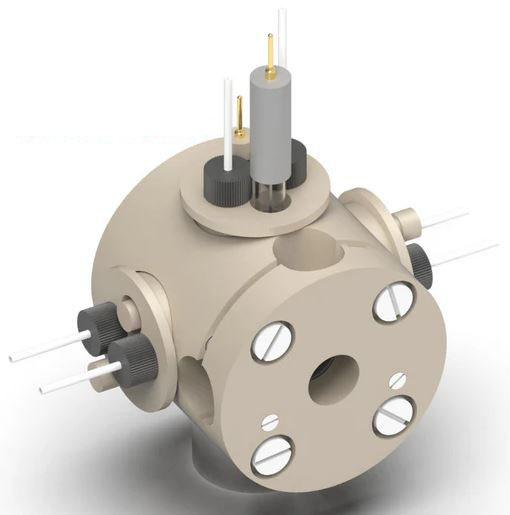

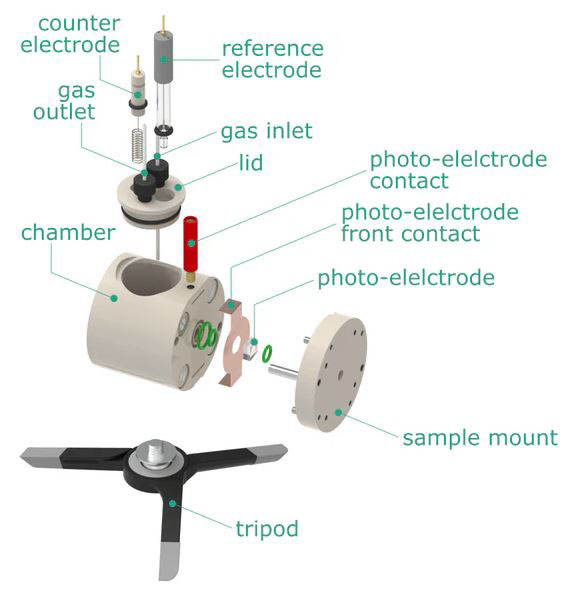

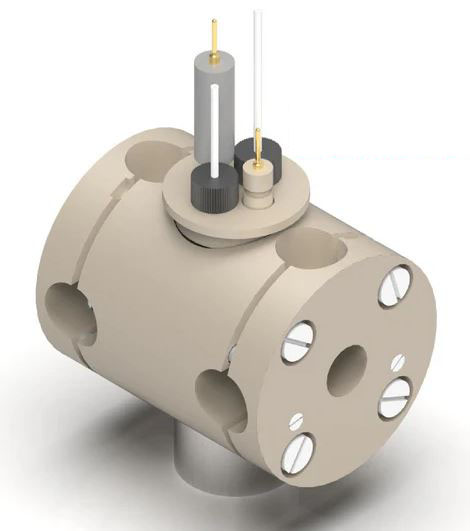

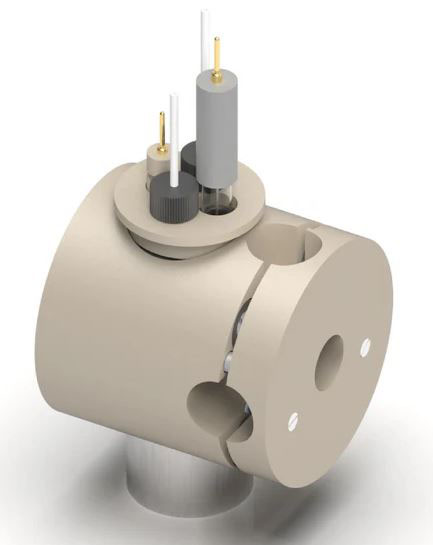

· 2-/3- electrode 실험용 광전기화학 cell kit

· 단단하거나 유연한 투명기판(용융수정유리) 위에 증착된 Thin-film Photo-anode(예: Nanocrystalline 물질 또는 전도성 polymer)의 성능평가

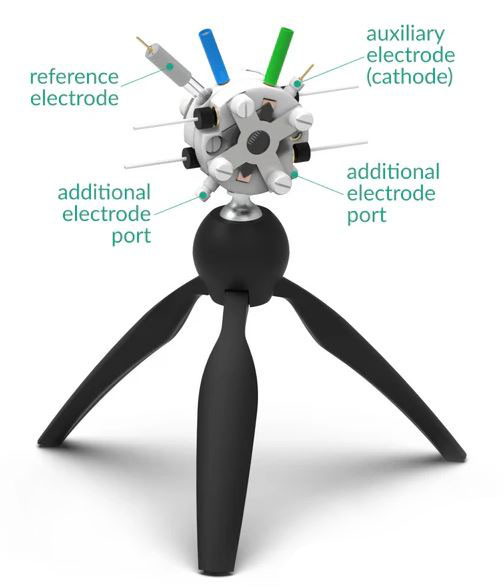

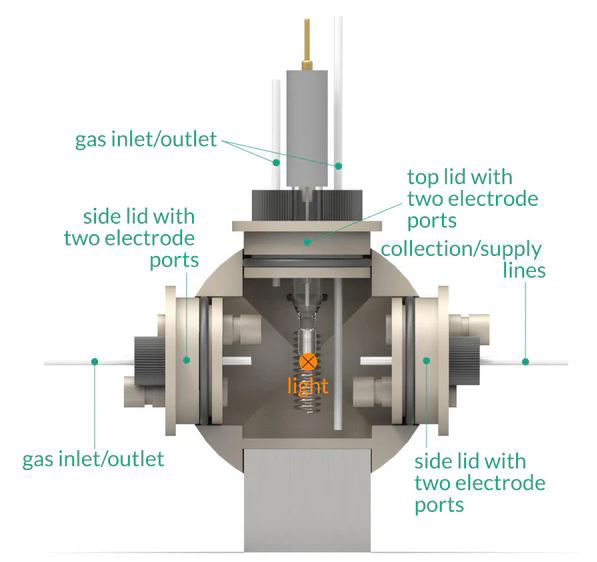

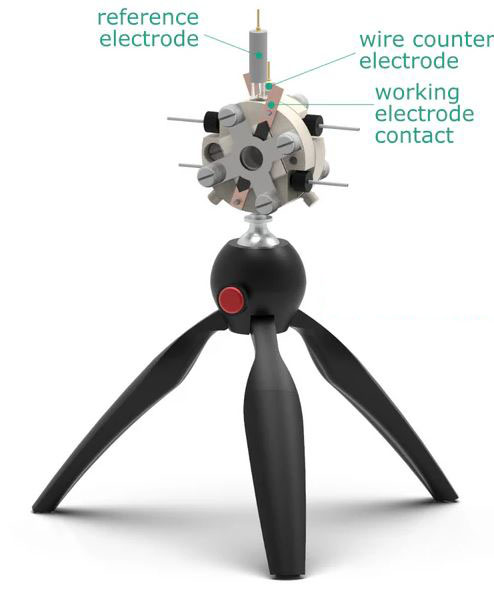

· Counter Electrode와 Reference Electrode는 상단의 lid에 장착되며, 측면에 최대 4개까지 별도의 전극 장착 가능

- pH meter, thermometer, Clark electrode, etc.

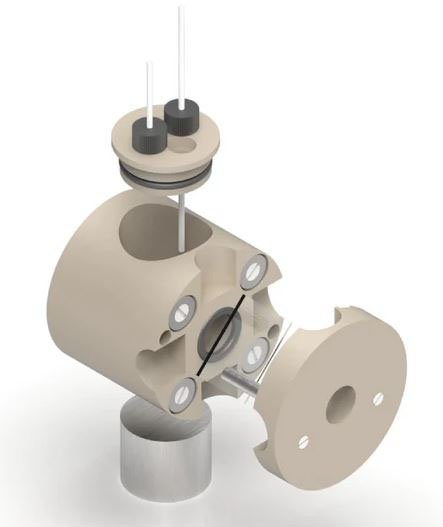

· 몸통의 Magnetic 또는 Screw mount(제품 구매 시 선택 가능)를 이용해 Sample 장착

· Applications

- Photochemistry

- Photolytic water splitting

- Photo-induced charge separation and photo-corrosion

· Gas-tight

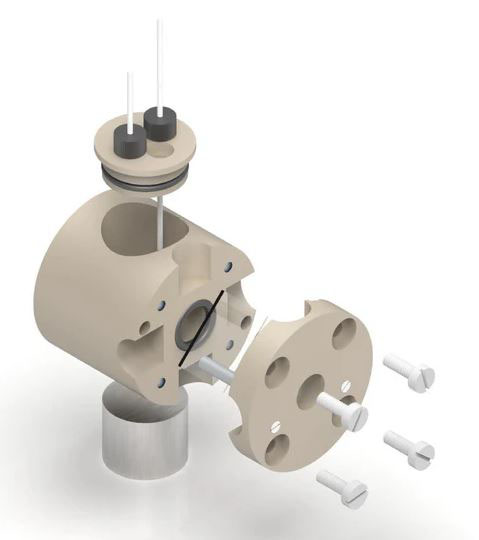

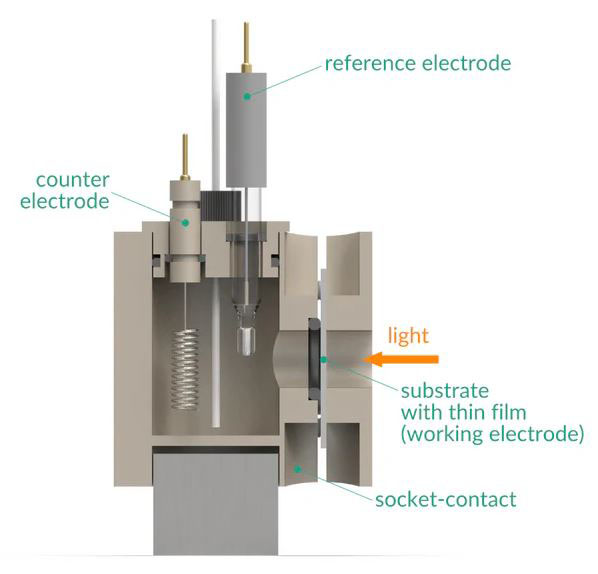

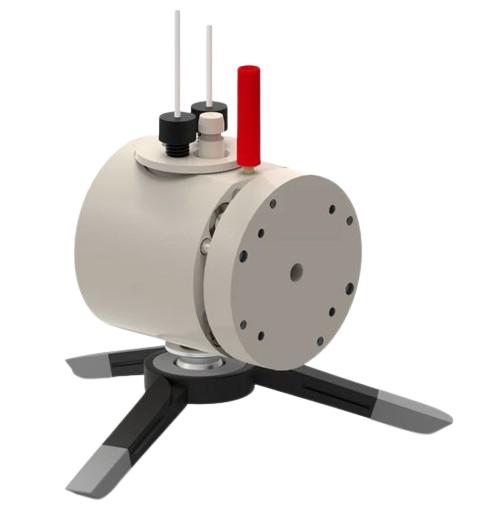

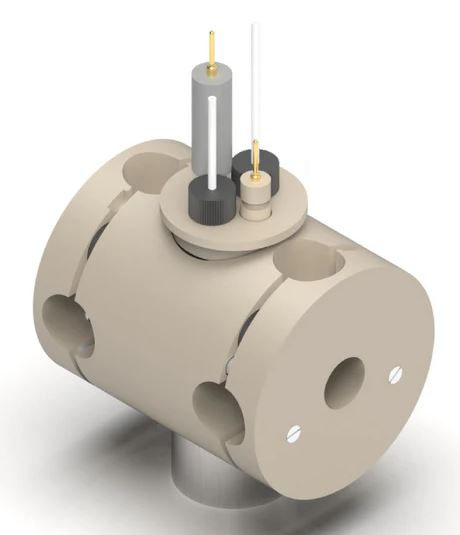

· 2-/3- electrode 실험용 광전기화학 cell kit

· 단단하거나 유연한 투명기판(용융수정유리) 위에 증착된 Thin-film Photo-anode(예: Nanocrystalline 물질 또는 전도성 polymer)의 성능평가

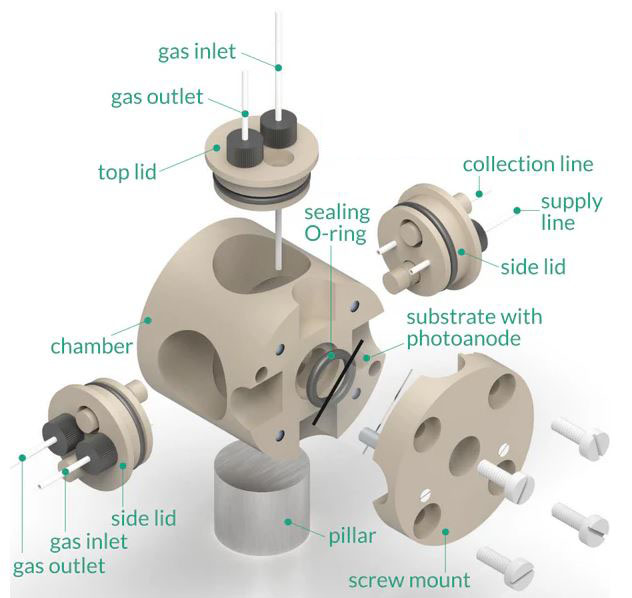

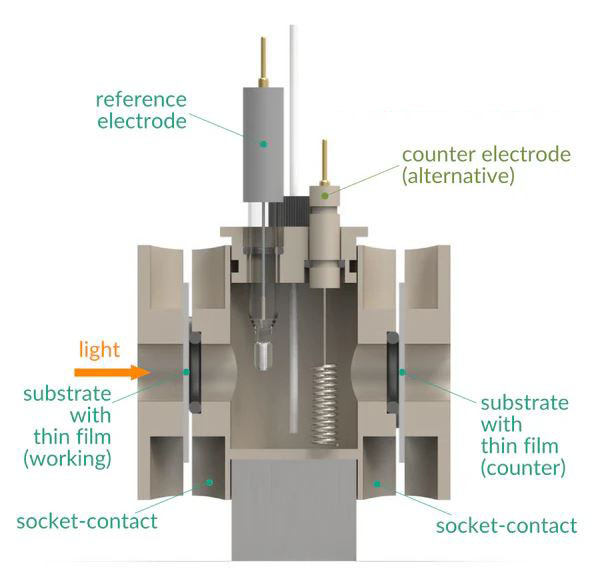

· Counter Electrode는 상단의 lid에 장착되거나, Thin-film 형태로 측면 lid에 장착됨

· Reference Electrode는 상단의 lid에 장착

· 몸통의 Magentic 또는 Screw mount를 이용해 Sample 장착

· Applications

- Photochemistry

- Photolytic water splitting

- Photo-induced charge separation and photo-corrosion

· Gas-tight

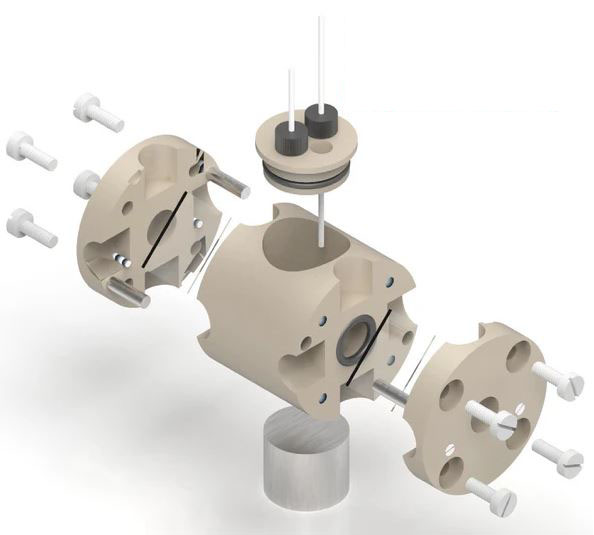

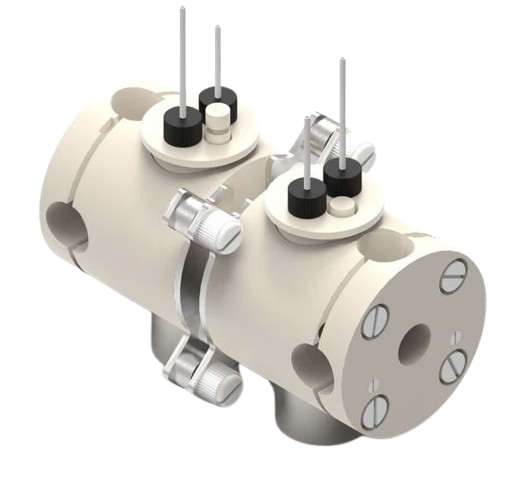

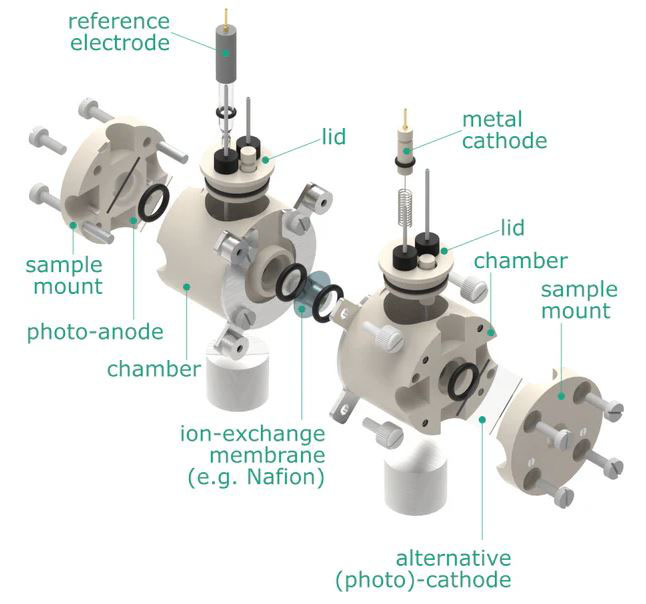

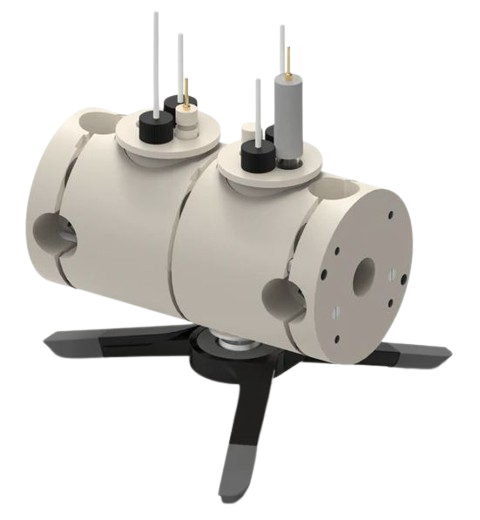

· 2-/3- electrode 실험용 광전기화학 H-cell kit

· Thin-film photo-anodes와 cathodes를 개별적 또는 동시에 측정

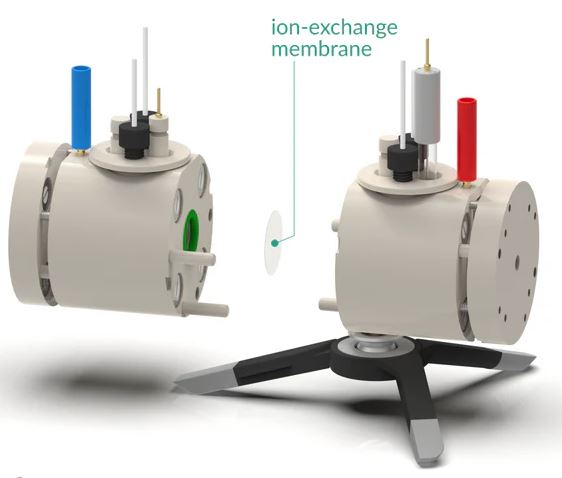

· 각각 gas-inlet, gas-outlet을 갖춘 두 개의 챔버로 구성되어 있으며, 이온교환막에 의해 분리 가능(이온교환막은 별도 구매 요망).

· 단단하거나 유연한 투명기판에 증착된 Thin-film photo-anode(or cathode) 측정

· Counter Electrode : 금속 wire, gauze, foil 형태나 비금속 전극 장착 가능

· Reference Electrode는 광조사구 챔버 상단의 lid에 장착

· Applications

- Basic photo-electrochemistry (photo-catalysis)

- Photolytic water splitting

- Photo-induced charge separation and photo-corrosion

· Gas-tight

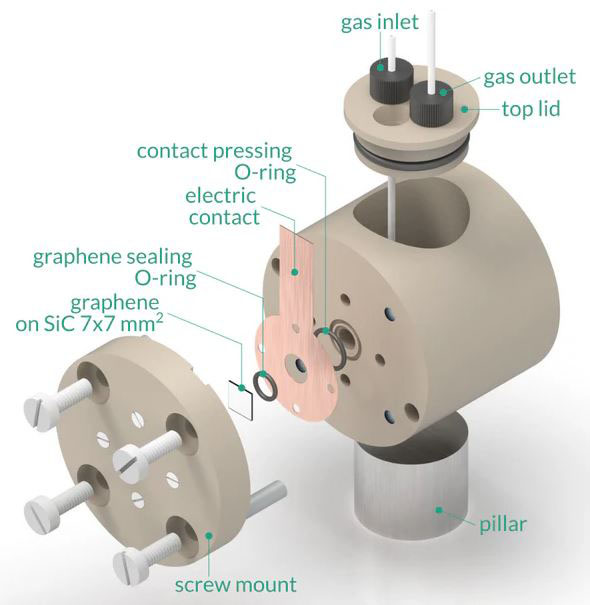

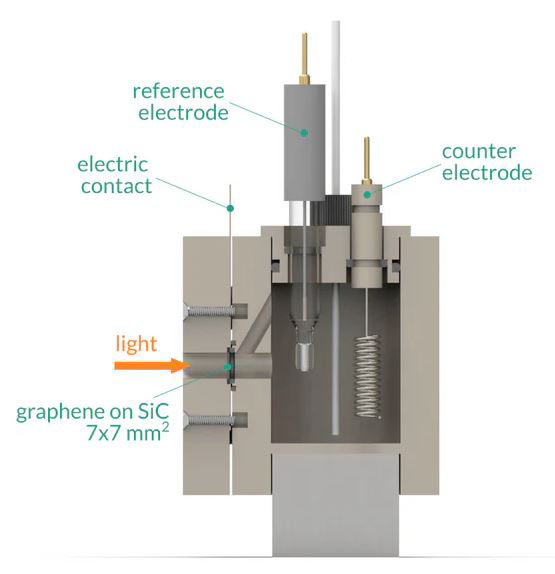

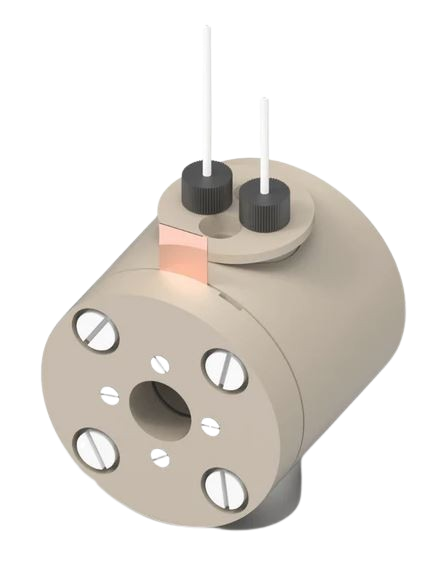

· SiC 기판(15x15mm² 또는 7x7mm²) 위의 단층 그래핀 물질 측정용 광전기화학 Cell kit

· 단층 그래핀 기반의 2D 물질과 thin film photo-anode 성능 평가용

· Counter Electrode와 Reference Electrode는 광조사구 챔버 상단의 Lid에 장착

· Counter Electrode : 금속 wire, gauze, foil 형태나 비금속 전극 장착 가능

· 몸통의 Magentic 또는 Screw mount를 이용해 Sample 장착

· Applications

- Photochemistry

- Photolytic water splitting

- Photo-induced charge separation

- Photo-corrosion

· Gas-tight

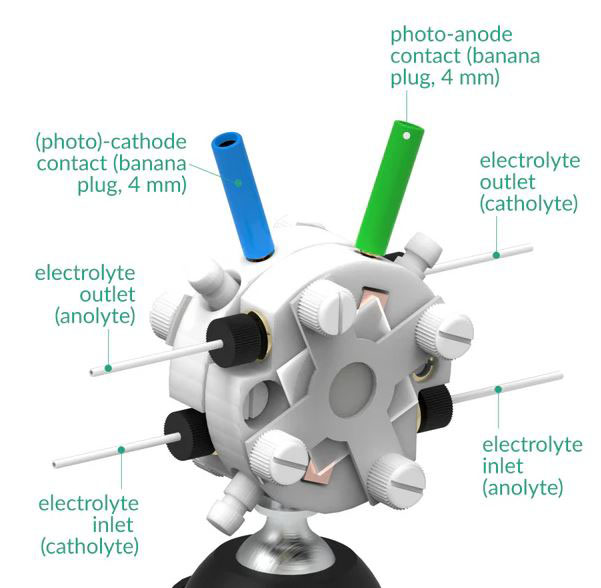

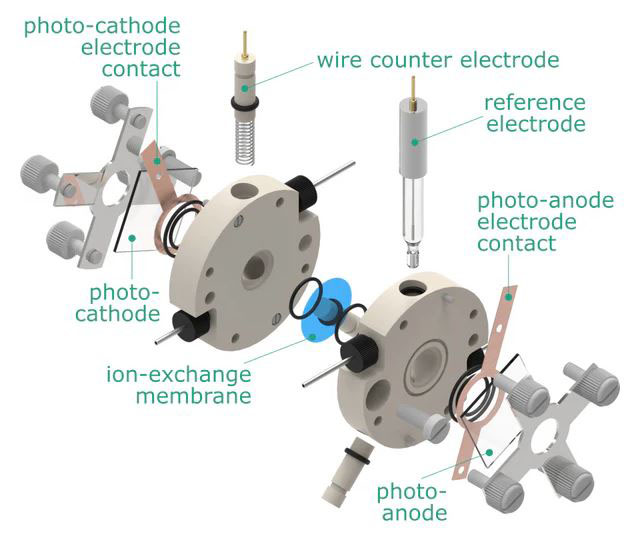

· 광전기화학 Flow H-cell kit

· Thin-film photo-anodes와 cathodes 를 동시에 측정

· 각각 electrolyte-inlet, electrolyte-outlet을 갖춘 두 개의 chamber로 구성되어 있으며, 이온교환막에 의해 분리 가능(이온교환막은 별도 구매 요망).

· 단단하거나 유연한 투명기판(용융수정유리) 위에 증착된 Thin-film photo-anode/cathode(예: Nanocrystalline 물질 또는 전도성 polymer)의 성능평가

· Thin-film 형태의 Counter Electrode는 한쪽 챔버에 장착되며, 두 개의 Pseudo Reference Electrode는 각 챔버에 하나씩 장착됨

· 연동펌프를 통해 두 셀과 셀에 연결된 두 개의 외부 저장용기 간에 전해액이 순환됨

· 실험목적에 따라 pH meter를 저장용기에 연결하거나, Gas chromatography를 사용해서 배출된 가스를 분석할 수 있음

· Mass flow controller를 사용하여 가스 퍼징 또는 냉각수 공급이 가능

· Liquid-tight

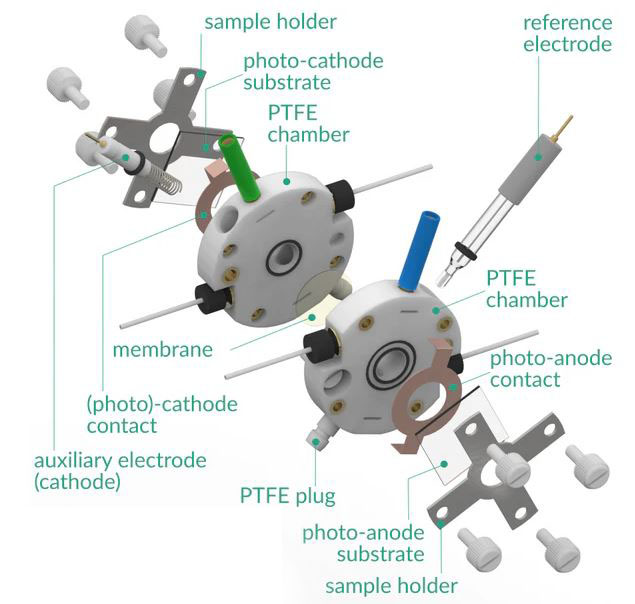

· PTFE 소재로 된 광전기화학 Flow H-cell kit

· Thin-film photo-anodes와 cathodes 를 동시에 측정

· 각각 electrolyte-inlet, electrolyte-outlet을 갖춘 두 개의 chamber로 구성되어 있으며, 이온교환막에 의해 분리 가능(이온교환막은 별도 구매 요망).

· 단단하거나 유연한 투명기판(용융수정유리) 위에 증착된 Thin-film photo-anode/cathode(예: Nanocrystalline 물질 또는 전도성 polymer)의 성능평가

· 연동펌프를 통해 두 셀과 셀에 연결된 두 개의 외부 저장용기 간에 전해액이 순환됨

· 실험목적에 따라 pH meter를 저장용기에 연결하거나, Gas chromatography를 사용해서 배출된 가스를 분석할 수 있음

· Mass flow controller를 사용하여 가스 퍼징 또는 냉각수 공급이 가능

· Liquid-tight

· 다음의 용액에서 실험할 경우, PEEK 대신 사용할 수 있습니다.

- Aqua regia : HNO3 + HCl

- Benzenesulfonic acid : aqueous C6H5SO3H

- Bromine (liquid) : pure Br2

- Carbolic Acid (Phenol) : C6H5OH

- Carbon Disulfide : CS2

- Chlorine (aqueous and anhydrous liquid) : CI2

- Chlorosulfonicacid : pure CISO3H

- Chromic Acid : aqueous H2CrO4 >50%

- Ethylene bromide (anhydrous) : pure CH2CHBr

- Fuming sulphuricacid (Oleum) : pure H2SO

- Hydrobromicacid : aqueous HBr

- Hydrofluoric acid : concentrated aqueous HF

- Nitric acid : aqueous HNO3 >50%

- Sulphuricacid : concentrated (96%) H2SO4

- Sulphurousacid : aqueous H2SO3

Nominal exposure area	1 cm²
Max. electrolyte volume	15mL x 2
Min. electrolyte volume	10mL x 2
Recommended substrate size	25 x 25mm
Max. substrate thickness	3mm
Pt wire Counter Electrode	Dia.0.6 mm, length 250 mm
Reference Electrode length	30mm, 70mm
Cell materials	PEEK
O-Ring materials	FKM / EPDM (Aqueous) FFKM (Organic solvent)
Electrode plug diameter	6mm

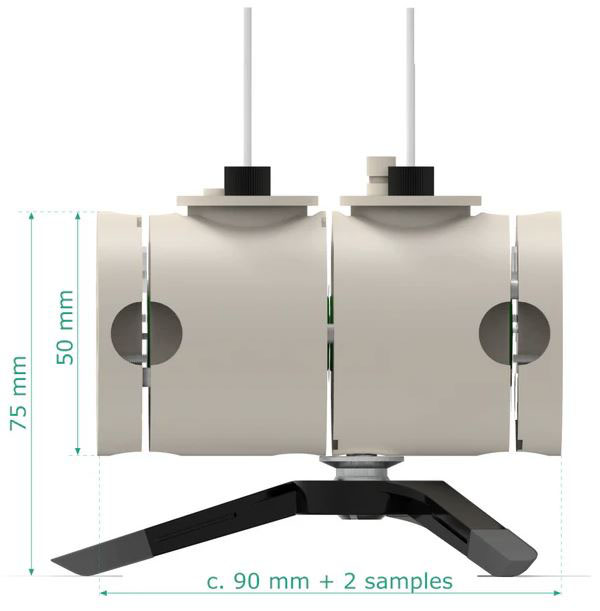

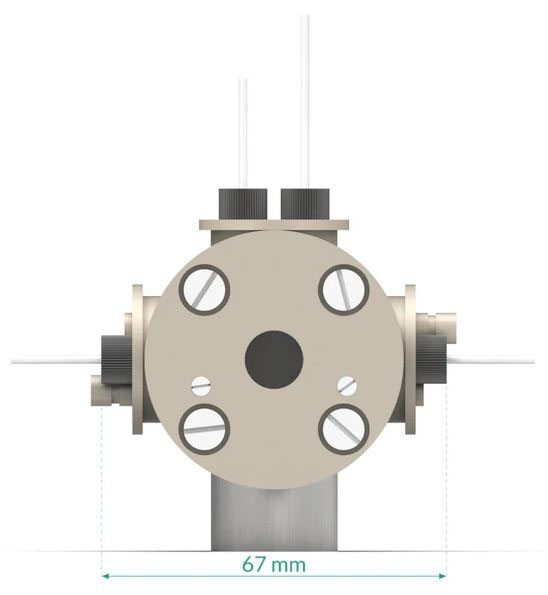

Cell dimensions	67 x 90 x 70mm

Product type		Cat. No.
Magnetic mount	Aqueous	B-A-MM_PEC_HC-2x15-1
Magnetic mount	Organic	B-O-MM_PEC_HC-2x15-1
Screw mount	Aqueous	B-A-PEC_HC-2x15-1
Screw mount	Organic	B-O-PEC_HC-2x15-1

Nominal exposure area	1cm²
Max. electrolyte volume	15 mL
Min. electrolyte volume	10 mL
Recommended substrate size	25 x 25 mm
Max. substrate size	3 mm
Pt wire Counter Electrode	Dia. 0.6 mm Length 250 mm
Reference Electrode length	30 mm, 70mm
Cell materials	PEEK
O-Ring materials	FKM / EPDM (Aqueous) FFKM (Organic solvent)
Electrode plug diameter	6 mm

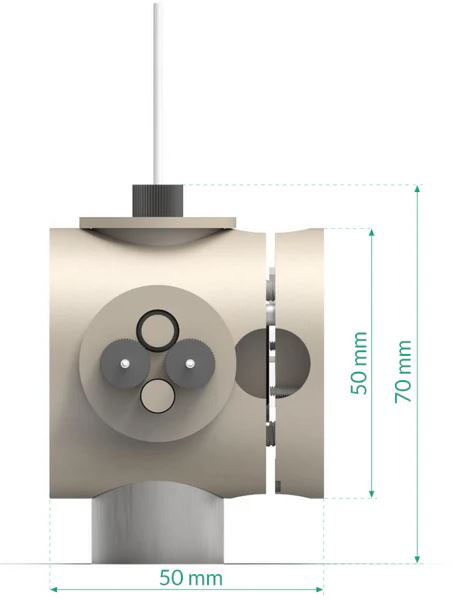

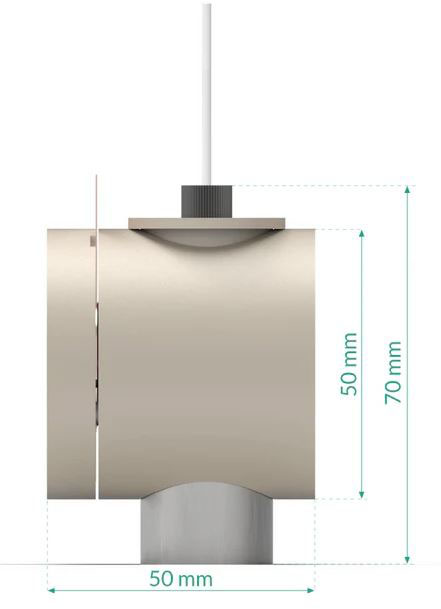

Cell dimensions (H x W)	70 x 49 mm

Product type		Cat. No.

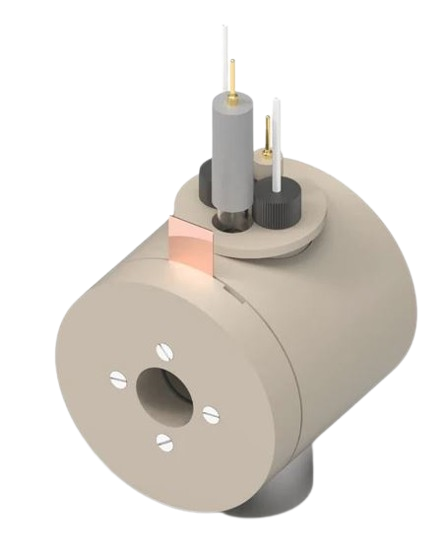

Aqueous	Magnetic mount	B-A-MM_PEC_SS-15-1
Aqueous	Screw mount	B-A-PEC_SS-15-1
Organic	Magnetic mount	B-O-MM_PEC_SS-15-1
Organic	Screw mount	B-O-PEC_SS-15-1

Nominal exposure area	1cm²
Max. electrolyte volume	20 mL
Min. electrolyte volume	15 mL
Recommended substrate size	25 x 25 mm
Max. substrate thickness	3 mm
Pt wire Counter Electrode	Dia. 0.6 mm Length 250 mm
Reference Electrode length	30 mm, 70 mm
Cell materials	PEEK
O-Ring materials	FKM / EPDM (Aqueous) FFKM (Organic solvent)
Electrode plug diameter	6 mm

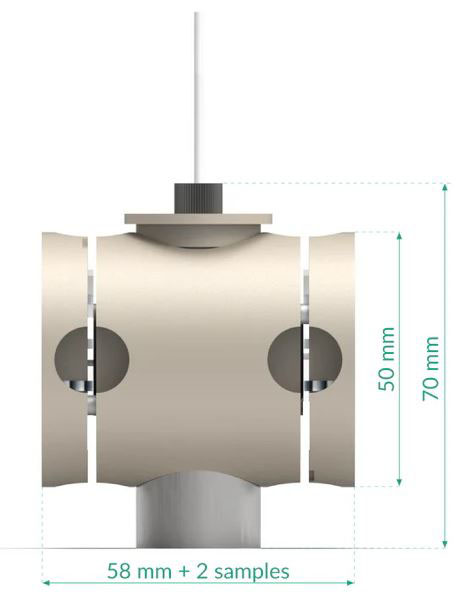

Cell dimensions	67 x 50 x 70 mm

Product type		Aperture size	Cat. No.
Magnetic mount	Aqueous	11.3mm dia. (1cm²)	B-A-MM_FC_PEC_HC-2x15-1
	Aqueous	5mm dia. (0.2cm²)	B-A-MM_FC_PEC_HC-2x15-.2
	Organic	11.3mm dia. (1cm²)	B-O-MM_FC_PEC_HC-2x15-1
	Organic	5mm dia. (0.2cm²)	B-O-MM_FC_PEC_HC-2x15-.2
Screw mount	Aqueous	11.3mm dia. (1cm²)	B-A-SM_FC_PEC_HC-2x15-1
	Aqueous	5mm dia. (0.2cm²)	B-A-SM_FC_PEC_HC-2x15-.2
	Organic	11.3mm dia. (1cm²)	B-O-SM_FC_PEC_HC-2x15-1
	Organic	5mm dia. (0.2cm²)	B-O-SM_FC_PEC_HC-2x15-.2
