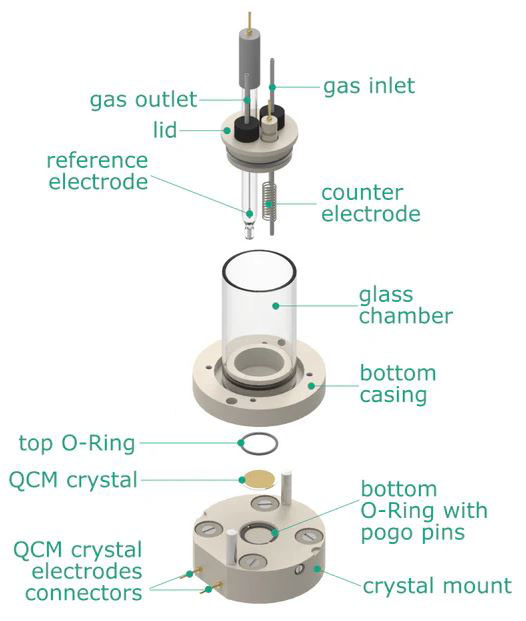

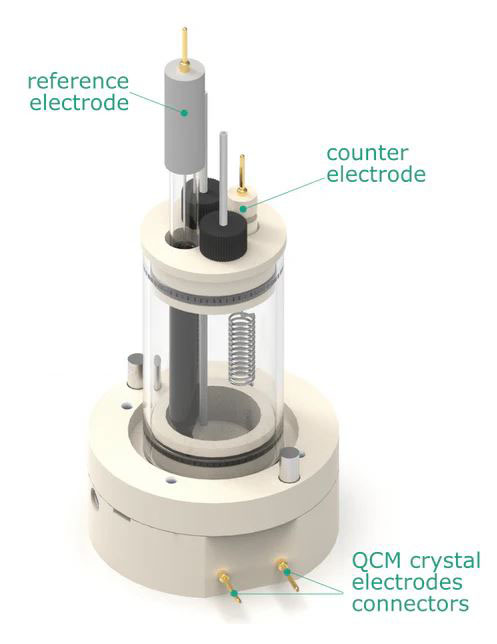

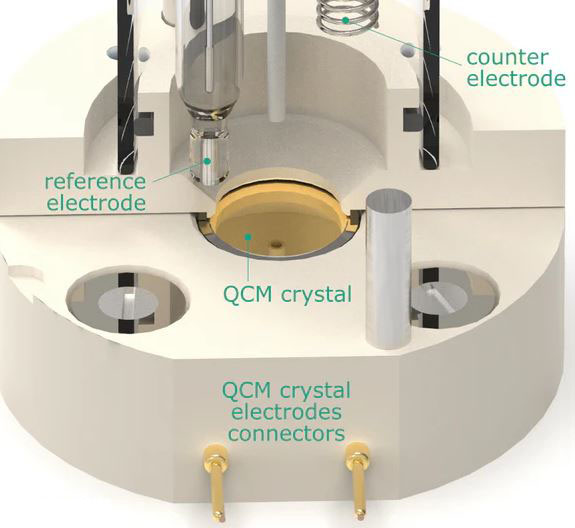

Electrochemical Quartz Crystal Microbalance Cell

·  수정의 공진주파수를 활용하여 극미량의 샘플 측정을 위한 EQCM cell kit

·  직경 14mm, 25.4mm 두 종류로, 표준 quartz sensor 호환 가능

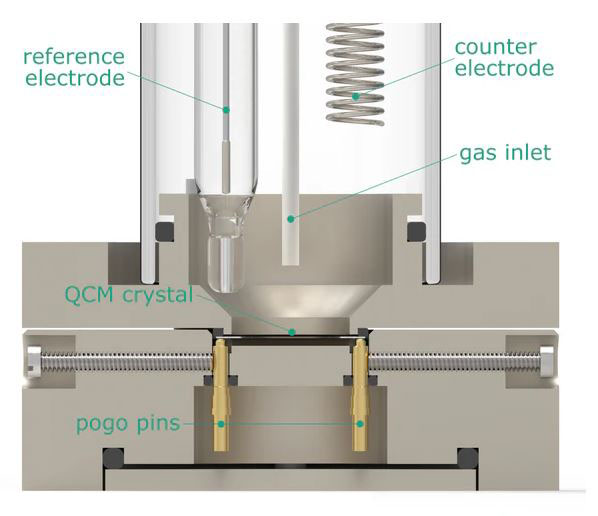

·  저전류 실험에서의 전압강하를 최대한 낮추기 위해 Reference Electrode의 팁이 chamber 바닥에 최대한 가깝도록(3~5mm) 배치

·  Counter Electrode : 금속 wire, foil, graphite rod

·  Gas -tight

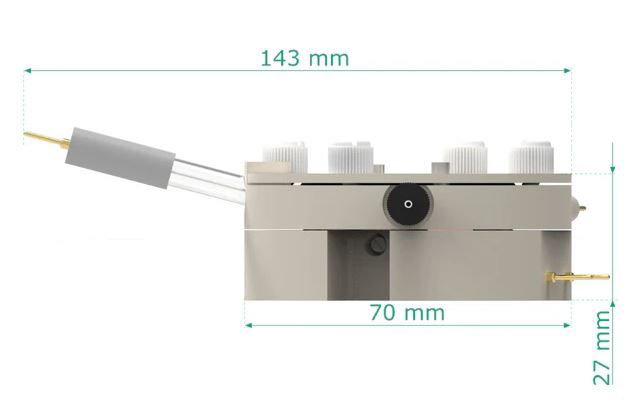

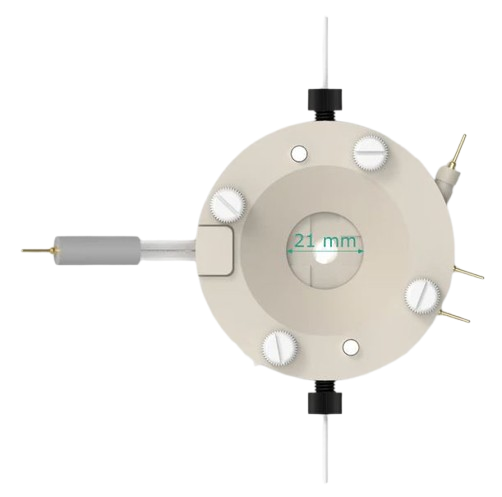

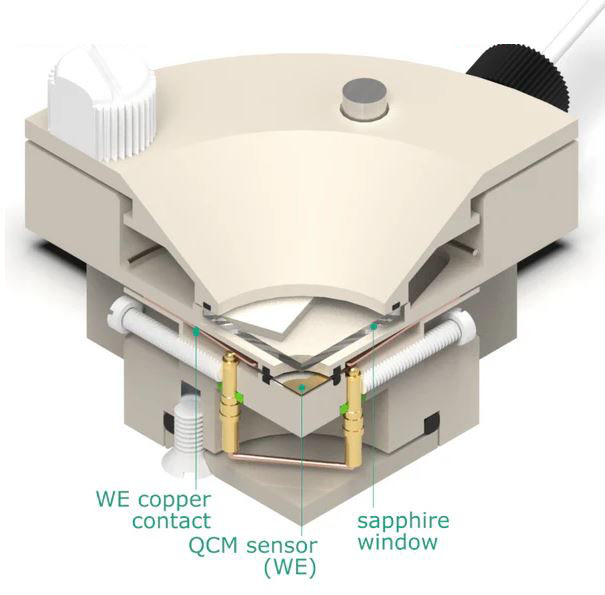

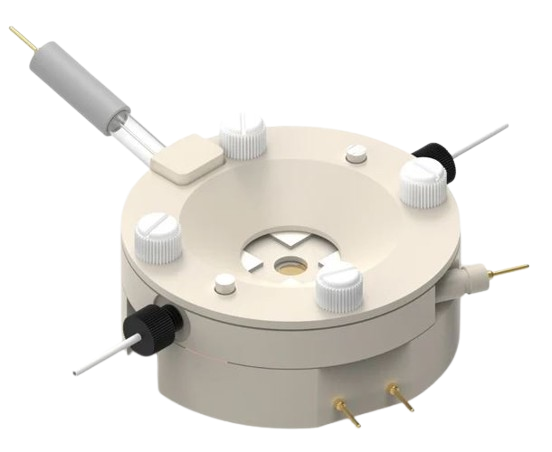

Raman Electrochemical Quartz Crystal Microbalance Flow Cell

·  전기화학, Raman, Quartz Crystal Microbalance 기술이 접합된 Cell kit

·  직경 14mm, 25.4mm 두 종류로, 표준 quartz sensor 호환 가능

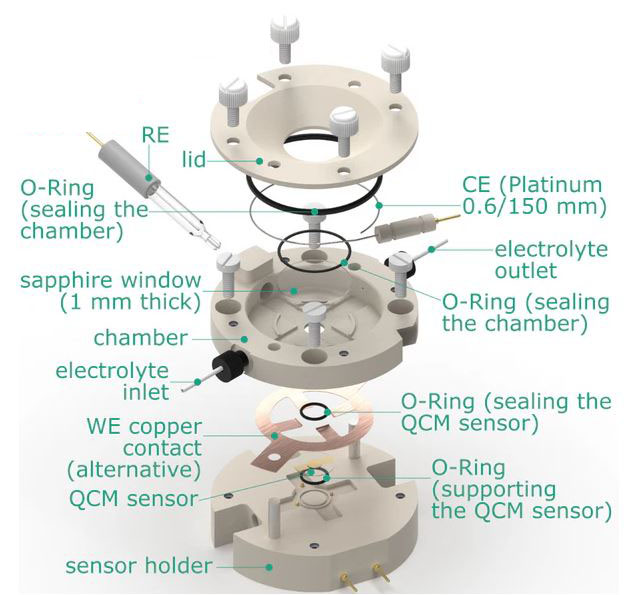

·  주요 구성

- QCM sensor holder : 전극에 접촉되는 gold-plated pogo pin 장착

- Chamber : RE, CE 및 electrolyte inlet / outlet 장착

- Lid

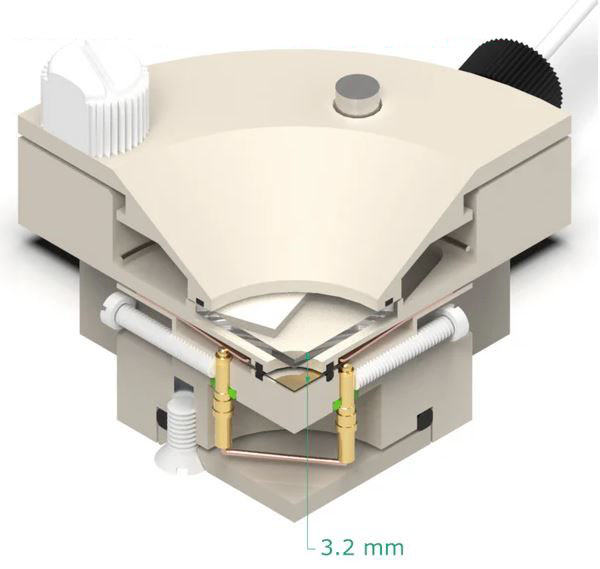

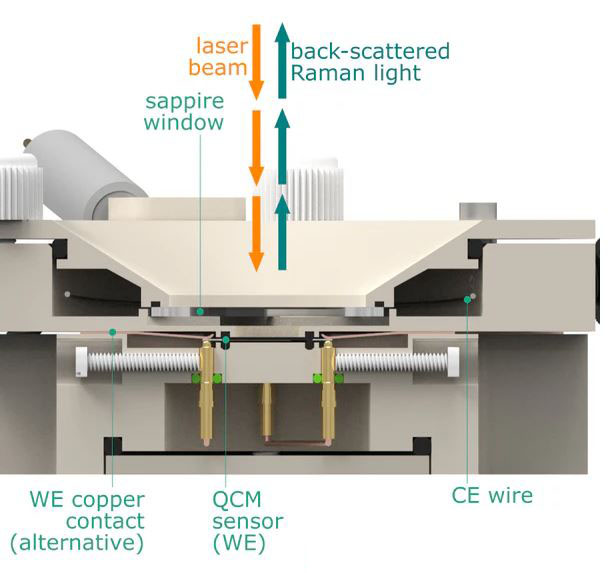

·  실험 중 Raman 레이저는 투명한 Quartz window와 얇은 전해질 층(총 optical path 3.2mm)를 통해 Thin-film Working Electrode 표면 위로 투사

·  타원형의 Counter Electrode 장착

·  Applications :

- 산화환원반응 과정 동안 Working Electrode 표면에서의 양성자 농도변화 연구

- 탄소, 금속산화물, 폴리머, 전해질 용액 등의 구조와 분포 연구

- EQCM : Thin-Film 의 전기 중합화와 같이 전극 표면에서 발생하는 전자 전달 과정과 관련된 계면 질량, 물리적 특성 연구

·  Gas -tight
