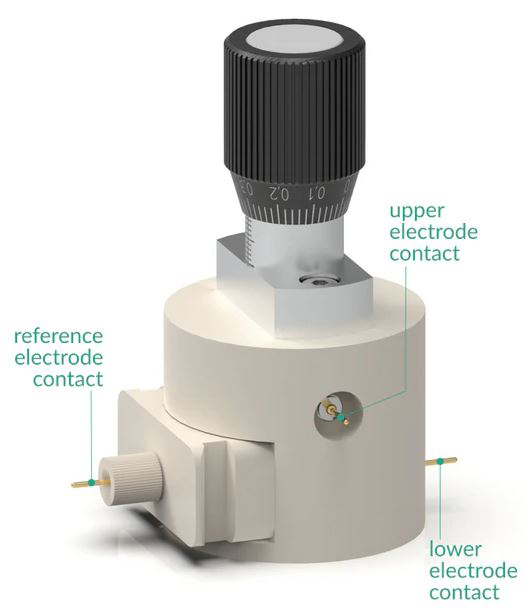

3-electrode Battery test cell setup : compression controlled

·  배터리, 슈퍼커패시터의 전기화학 측정을 위한 cell kit

·  Galvanostatic cycling, cyclic voltammetry, EIS와 같은 배터리 측정에 활용

·  액체, 고체, 젤 폴리머 전해질 사용 가능

·  분리막, 전해질의 이온전도도 측정 가능

·  기본 전극 규격 : 직경 18mm, 총 샌드위치 두께 최대 2mm

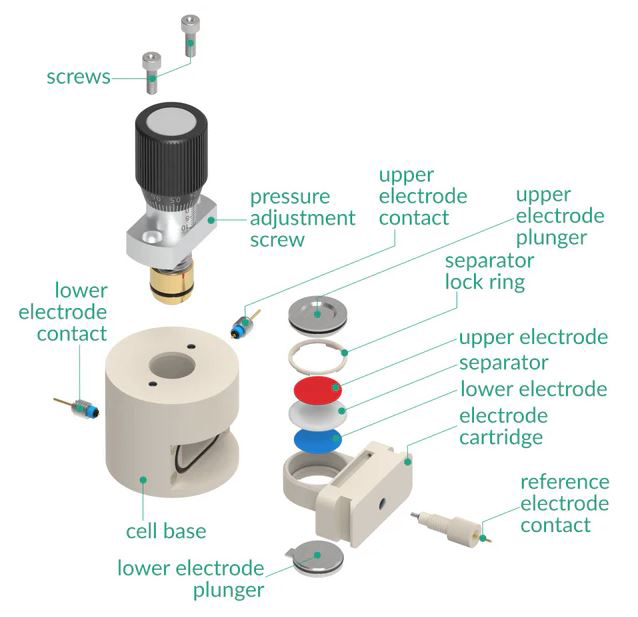

·  주요 구성

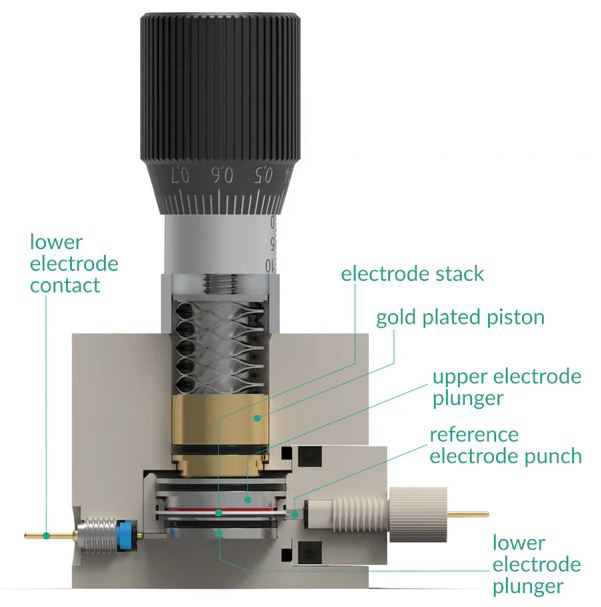

- Micrometer screw와 compression wave spring이 있는 cell base

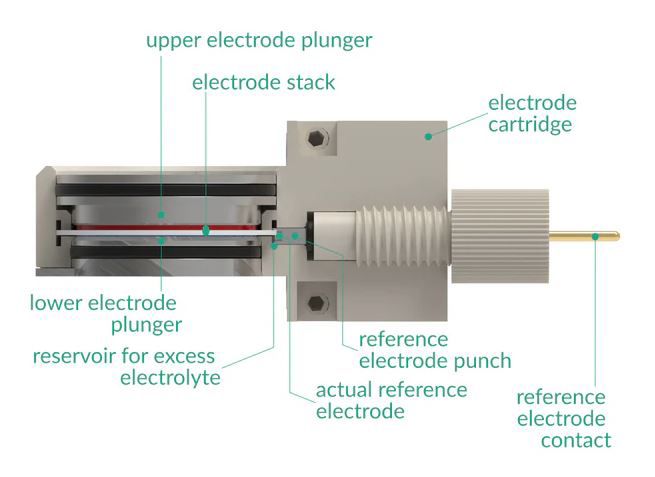

- Anode, Cathode, Reference electrode가 위치하는 electrode cartridge

·  Plunger 재질 : 316L/317L Stainless Steel (표준), Cu, Al, Ni, Gold-plated Ni, etc.

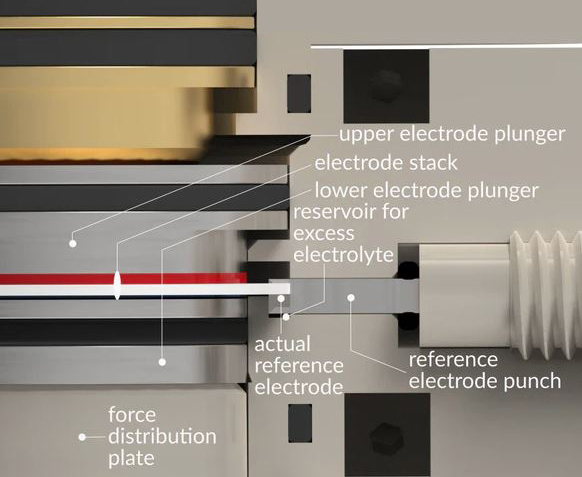

·  Punch-type reference electrode는 전극 카트리지 측면에 장착되며, 펀치의 날카로운 모서리를 통해 metal foil을 쉽게 절단 및 셀에 장착

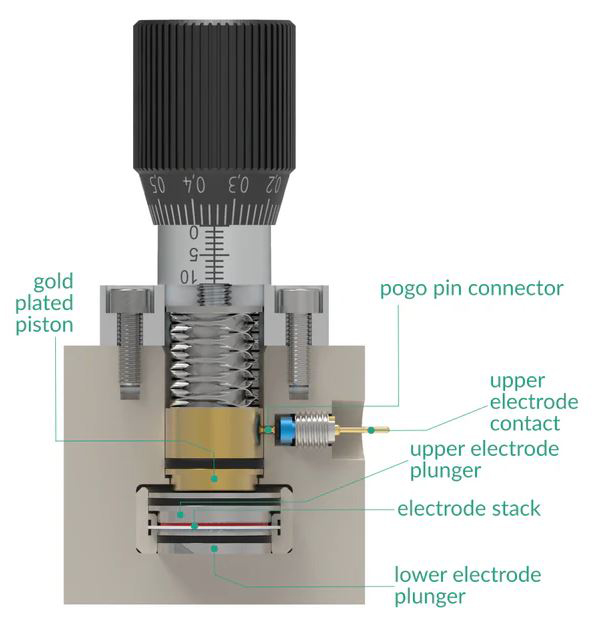

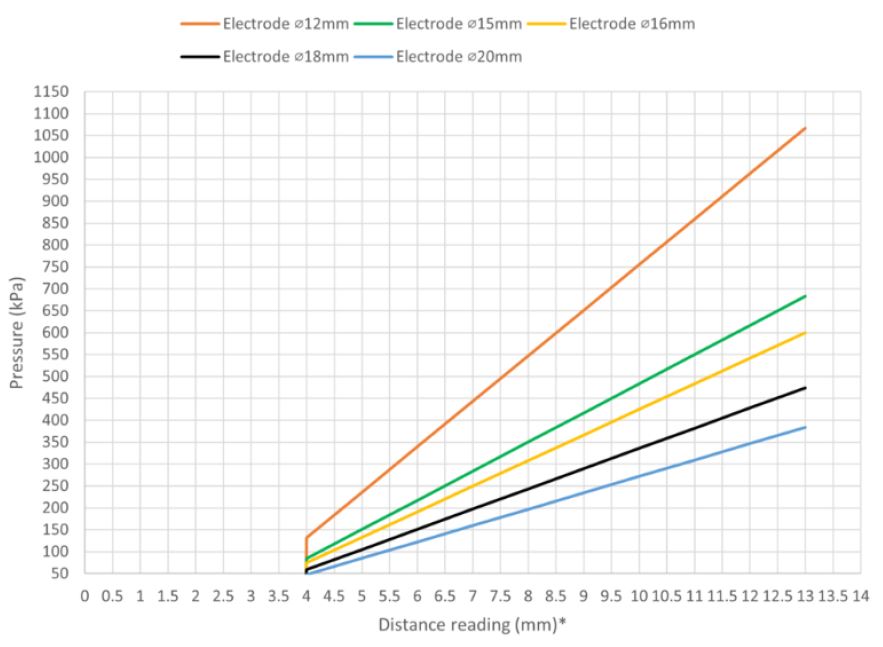

·  Micrometer control knob를 통해 전극에 가해지는 압력 조절(최대 80N) 셀에 적용된 초기 압력과 고체 전해질 또는 금속 도금 공정의 성능 간의 상관관계 연구 가능

·  Gas-tight

·  동영상 매뉴얼 : 3-electrode battery test cell : Operating video manual

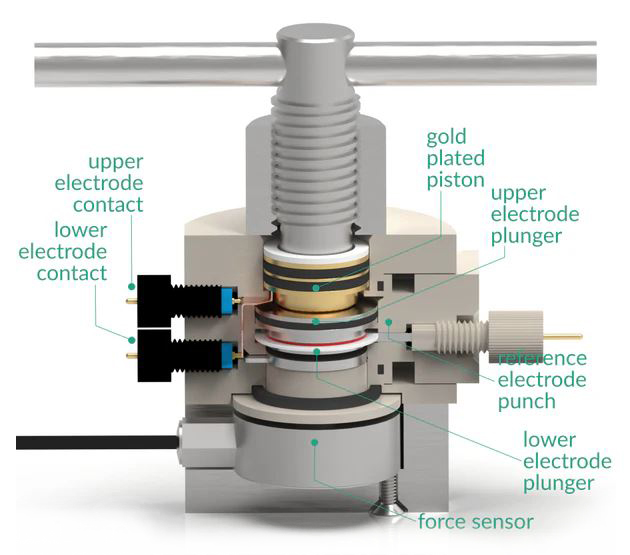

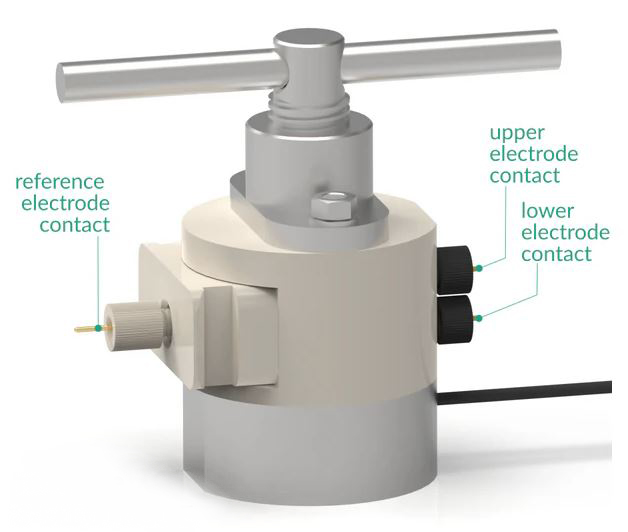

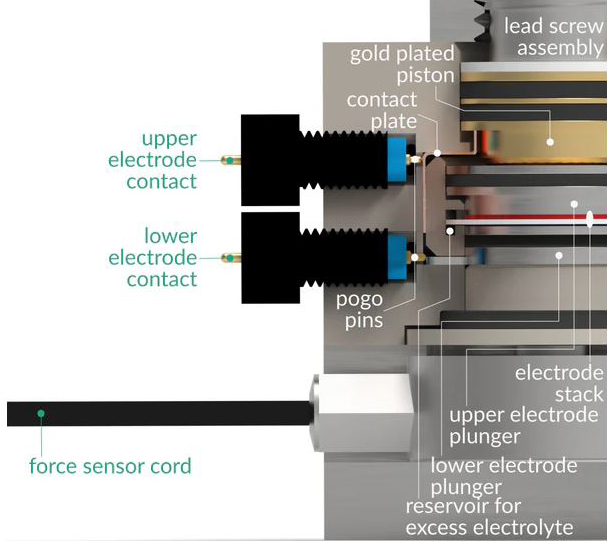

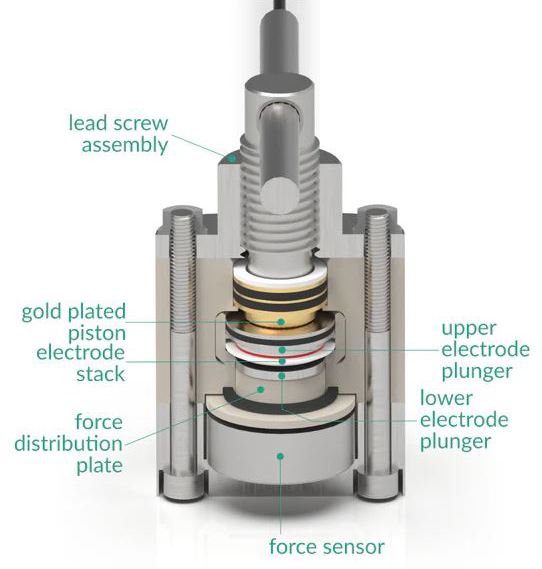

3-electrode Battery test cell setup : Force monitoring

·  높은 압축력으로 배터리, 슈퍼커패시터의 전기화학적 측정을 위한 cell kit

·  최대 2kN의 힘으로 전극 스택을 압축하고 모니터링 (표준 18mm 전극에 2kN의 힘 적용시 : 8MPa의 압축)

·  유압프레스와 같은 외부 장치 없이 수동작동

·  USB 케이블로 PC에 직접 Load sensor를 연결할 수 있으며, 데이터 로깅 및 Calibration software 제공

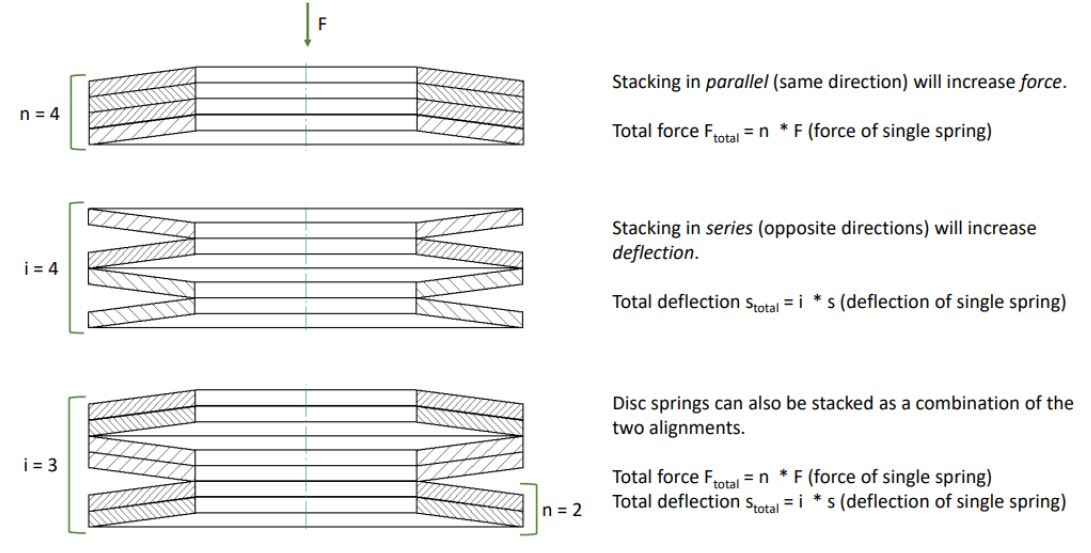

·  Disc spring의 설치 유무에 따라 Static mode(고정 압축), dynamic mode(변동 압축)로 사용 가능

·  기본 전극 규격 : 직경 18mm, 총 샌드위치 두께 최대 2.5mm

·  Separator 직경은 전극 직경(최대 20mm)보다 최소 2mm 이상 커야 함

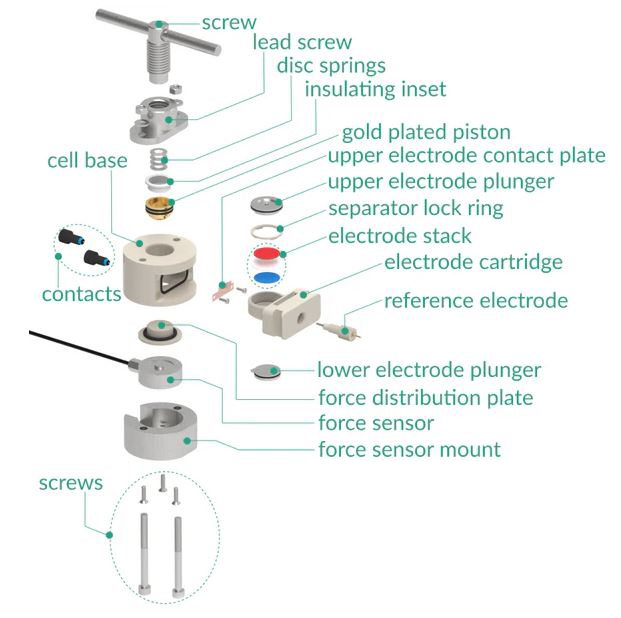

·  주요 구성

- Force sensor와 Lead screw가 내장된 cell base

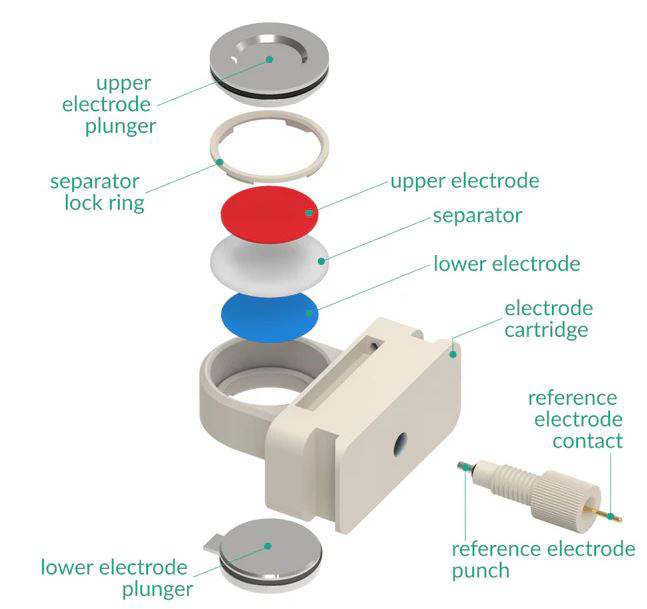

- Anode, Cathode, Reference electrode가 위치하는 electrode cartridge

·  Lock ring을 통해 전극 카트리지 내 Separator를 고정하고, 쉽고 정확하게 전극을 삽입할 수 있음

·  Plunger 재질 : 316L/317L Stainless Steel (표준), Cu, Al, Ni, Gold-plated Ni, etc.

·  Punch-type reference electrode는 전극 카트리지 측면에 장착되며, 펀치의 날카로운 모서리를 통해 metal foil을 쉽게 절단 및 셀에 장착

·  Air-tight

·  동영상 매뉴얼 : 3-electrode battery test cell : Operating video manual

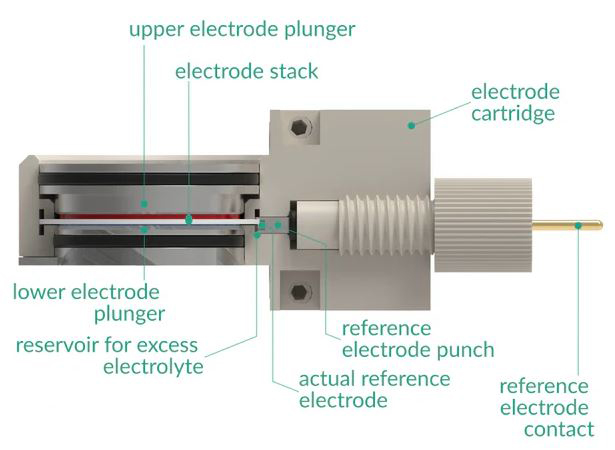

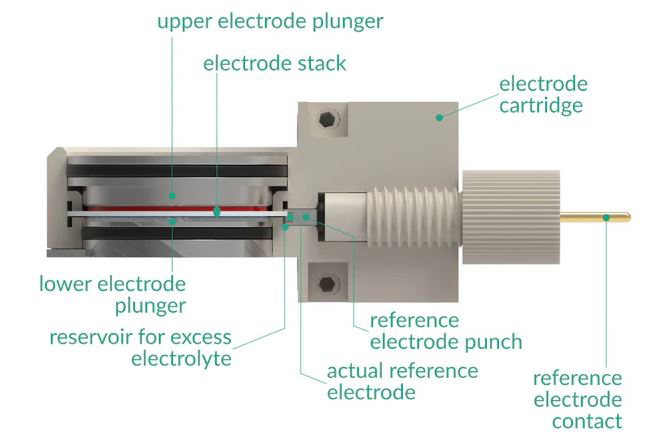

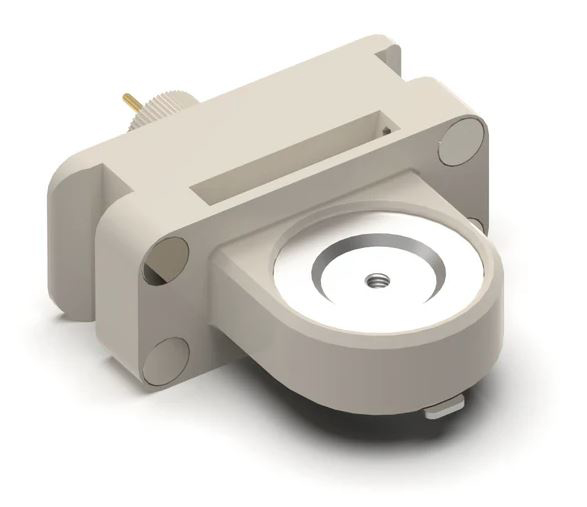

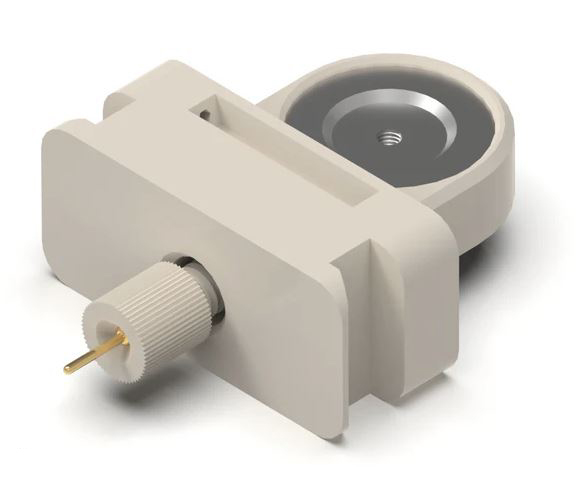

Battery Cartridge :

3-electrode setup

·  3-electrode battery test cell 을 이용해 제어된 압축 환경에서 배터리, 슈퍼커패시터의 전기화학적 측정을 위한 cartridge로, CV 측정 및 EIS 실험에 사용

·  기본 전극 규격 : 직경 18mm, 총 샌드위치 두께 최대 2.5mm

·  Separator 직경은 전극 직경(최대 20mm)보다 최소 2mm 이상 커야 함

·  Lock ring을 통해 전극 카트리지 내  Separator를 고정하고, 쉽고 정확하게 전극을 삽입할 수 있음

·  Plunger 재질 : 316L/317L Stainless Steel (표준), Cu, Al, Ni, Gold-plated Ni, etc.

·  Punch-type reference electrode는 전극 카트리지 측면에 장착되며, 펀치의 날카로운 모서리를 통해 metal foil을 쉽게 절단 및 셀에 장착

·  액체, 고체 전해질 사용 가능

·  분리막, 전해질의 이온전도도 측정 가능

·  Glove box 내부에서 사용 가능

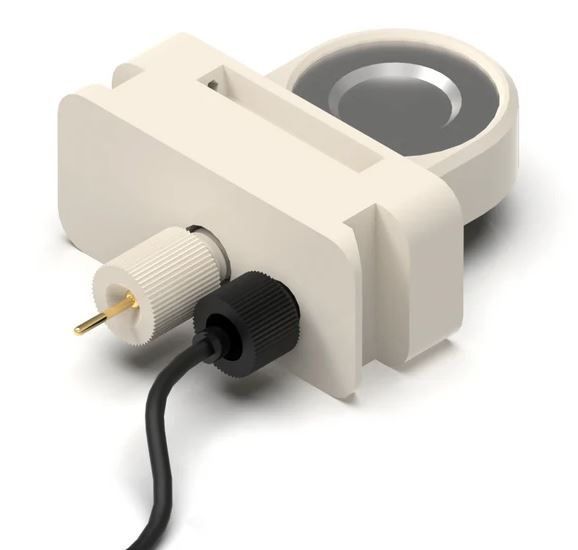

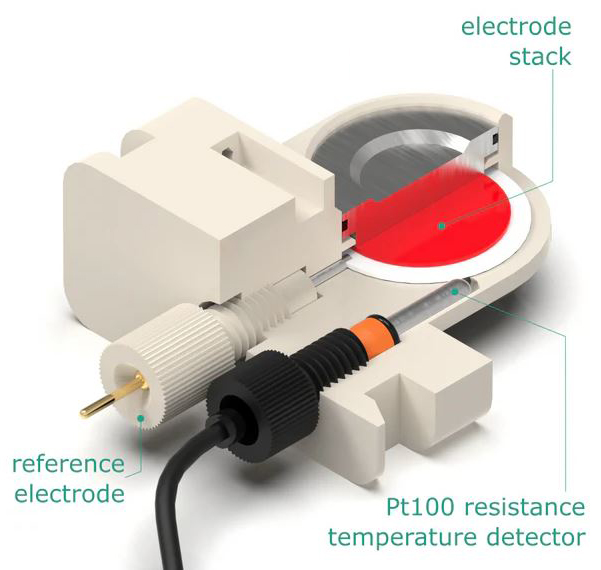

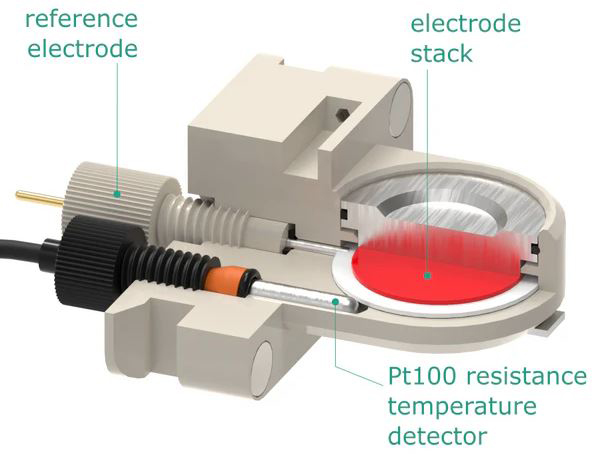

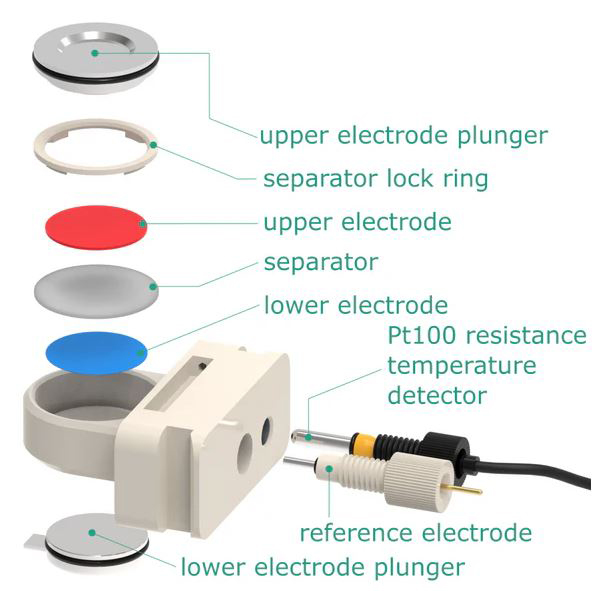

Battery Cartridge :

Temperature monitoring

·  3-electrode battery test cell 을 이용해 제어된 압축 환경에서 배터리, 슈퍼커패시터의 전기화학적 측정을 위한 cartridge로, CV 측정 및 EIS 실험에 사용

·  Pt100 Resistance Temperature Detector 온도 측정범위 : -50℃ → +250℃

·  기본 전극 규격 : 직경 18mm, 총 샌드위치 두께 최대 2mm

·  Plunger 재질 : 316L/317L Stainless Steel (표준), Cu, Al, Ni, Gold-plated Ni, etc.

·  Punch-type reference electrode는 전극 카트리지 측면에 장착되며, 펀치의 날카로운 모서리를 통해 metal foil을 쉽게 절단 및 셀에 장착

·  액체, 고체, 젤 폴리머 전해질 사용 가능

·  분리막, 전해질의 이온전도도 측정 가능

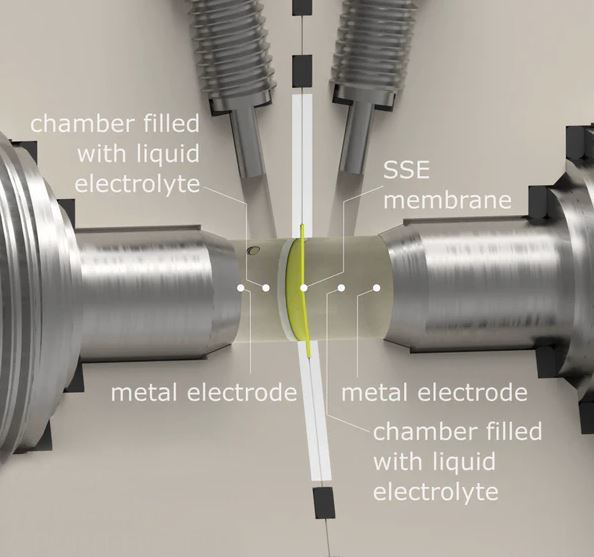

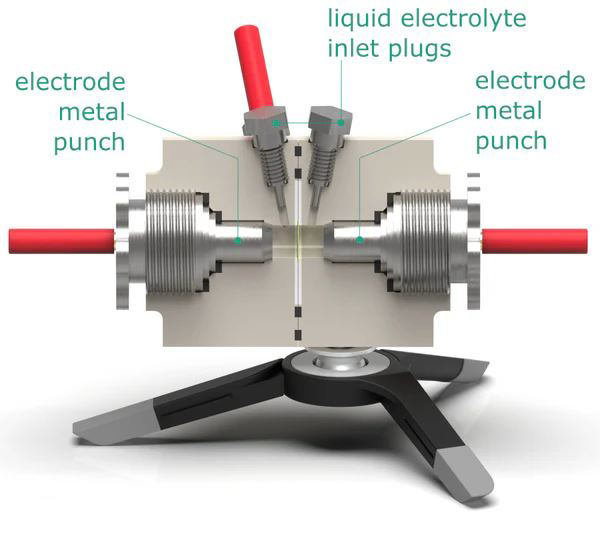

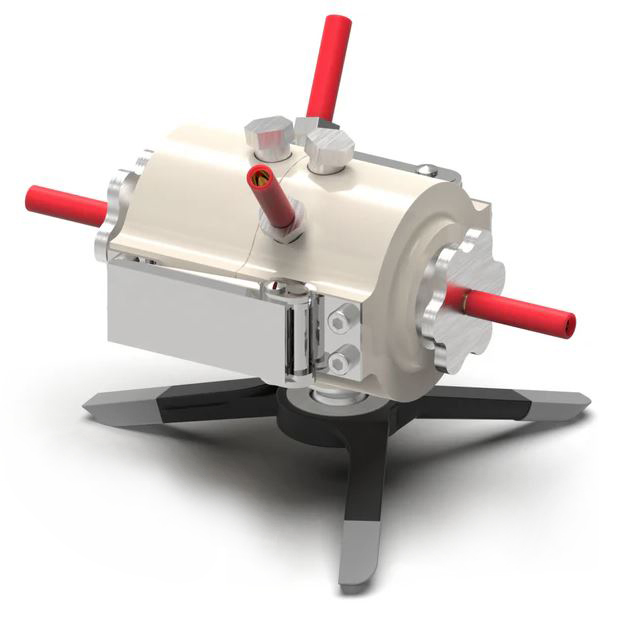

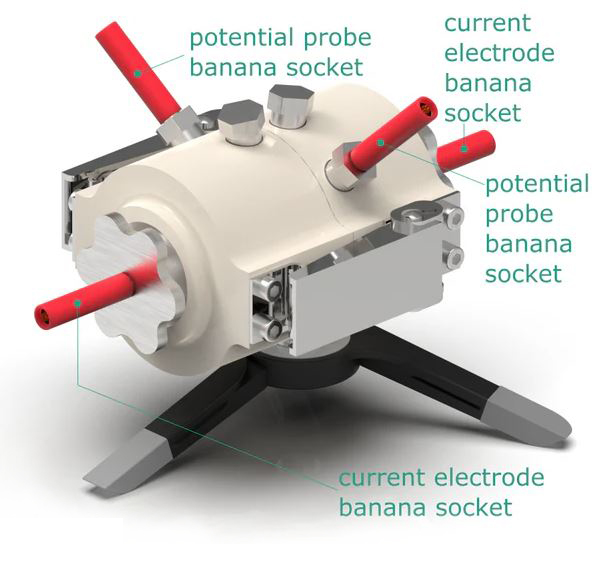

Metal-ion 4-point Electrochemical Impedance Spectroscopy cell setup : Model A

·  금속이온배터리(Li, Na, K)의 고체-액체 전해질 계면 연구용 4-point EIS Cell kit

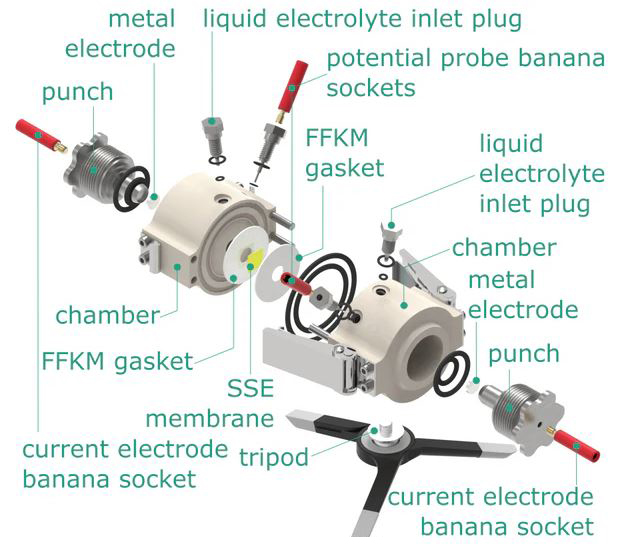

·  Current electrode와 potential probe 각각에 current collector(punch) 장착

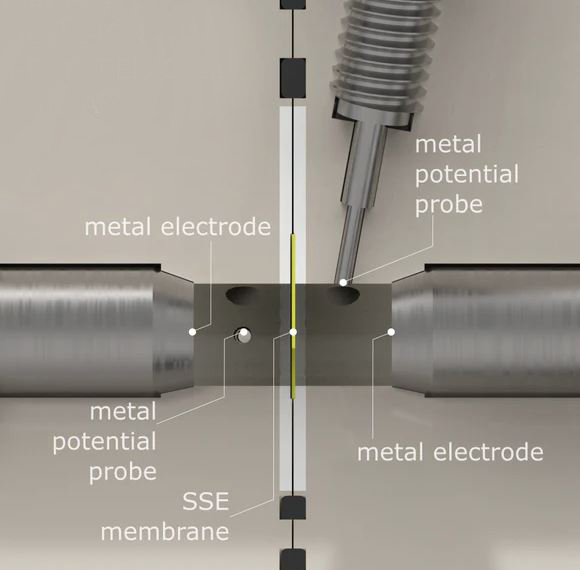

·  Current electrode는 12mm의 간격을 두고 설치되며, 그 중간에 고체전해질 전극(Solid-State Electrolyte : SSE)이 세워진 상태로 두 개의 FFKM gasket 사이에 장착됨

·  Potential probe는 current electrode와 SSE 사이의 중간 지점에 위치

·  두 compartment는 액체 전해질로 채워짐

·  Li, Na, K는 대기에서 불안정하기 때문에 Glove box 내에서 cell을 조립해야 함

·  Metal lithium, sodium, potassium 전극은 포함되지 않으므로 별도 준비 요망

·  Liquid-/gas-tight (이중 O-ring sealing)
