초록
나트륨 이온 배터리의 성능 제한 요소는 각 계층 구조에서 발생하여 최종 셀 수준의 열 화로 이어지기 때문에, 나트륨 이온 배터리 평가는 입자, 분말, 전극, 셀의 4가지 계층적 단계를 아우르는 다층적 특성 분석 접근법을 필요로 합니다. 입자 수준에서는 단일 입자 압축 강도를 통해 층상 산화물 양극재와 하드 카본 음극재 소재의 기계적 차이를 정량화하고, 이는 슬러리 믹싱 및 전극 압연 공정 중 입자가 깨짐에 견디는 저항성을 결정합니다. 분말 수준에서는 분말 저항률 및 압축 밀도 측정을 통해 양극재 유입 소재의 수분 및 이산화탄소 저하 여부를 스크리닝하고, 하드 카본 음극재의 탄화 균일성을 분석합니다. 전극 수준에서는 전자 전도도(BER), 이온 전도도 및 굴곡도(Tortuosity, EIC), 전극 유연성(BEF) 평가를 통해 슬러리 조액, 코팅 및 압연 공정에서 발생하는 결함을 확인합니다. 셀 수준에서는 실시간 부피 팽창(In-situ swelling), 실시간 가스 생성(GVM & MSG),그리고 전기화학적 특성 분석(EIS/CV/GITT)을 통해 배터리의 수명, 고율 성능(Ratecapability), 안전성을 결정짓는 동적인 전기화학적·기계적 반응을 포착합니다.
1. 산업 배경: 변곡점에 선 나트륨 이온 배터리
최근의 산업 동향은 나트륨 이온 배터리가 연구실 수준의 기술 실증을 넘어 GWh 규모의 상업적 양산 단계로 전환되고 있음을 보여줍니다. CATL과 Hyperstrong은 3년간 60GWh 규모의 나트륨 이온 배터리 공급하는 전략적 ESS 협력 계약을 체결했습니다. 이는 전 세계적으로 기록된 나트륨 이온 배터리 ESS 주문 중 단일 규모로는 가장 큰 수치입니다. 현재 나트륨 이온 배터리는 고정형 에너지 저장(주택용 및 상업용/산업용), 전동 이륜차, 저속 전기차, 특수 목적용 엔지니어링 장비 전반에 걸쳐 점차 상업적 입지를 넓혀가고 있으며, 이는 다음과 같은 4가지 핵심 강점에 가지고 있습니다. 풍부하고 고르게 분포된 소재(나트륨), 우수한 저온 성능, 뛰어난 급속 충전 능력, 그리고 높은 본질적 안전성 또한, 중국의 '신에너지 저장 기술 개발 로드맵 2025~2035' 역시 나트륨 이온 배터리를 신에너지 저장을 위한 중점 개발 방향으로 명확히 제시하고 있습니다.

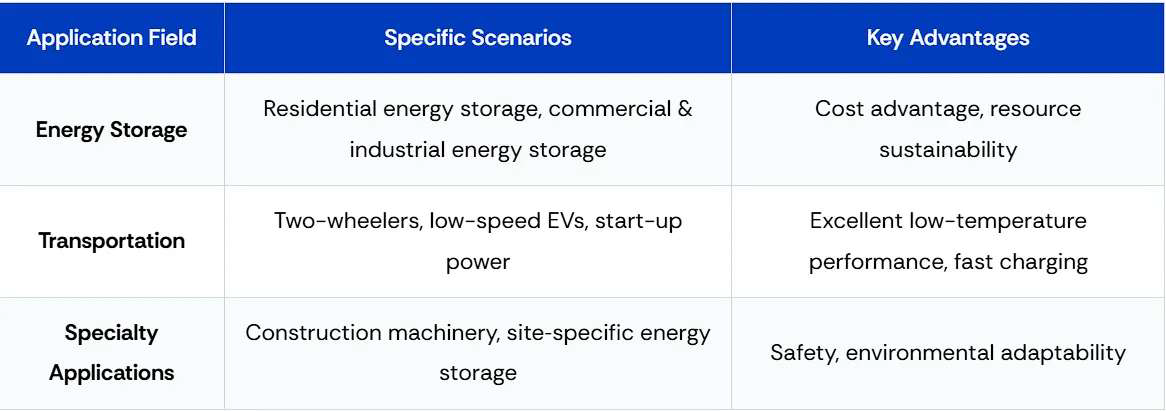

Table 1. Application fields of sodium-ion batteries
나트륨 이온 배터리의 핵심 기술 중점 분야:
- 소재 시스템 최적화: 양극재의 경우 폴리아니온 화합물, 층상 산화물, 프러시안 블루 유사체가 지속적으로 발전하고 있으며,
음극재는 하드 카본이 여전히 주류 소재로 자리 잡고 있습니다.
- 원가 경쟁력 강화: 생산 규모가 확대됨에 따라 나트륨 이온 배터리의 제조 원가는 더욱 낮아질 것으로 예상되며,
이는 LFP 배터리에 대한 경쟁력을 한층 더 강화할 것입니다.
- 산업 체인 발전 및 구축: 원소재부터 셀, 그리고 완제품 배터리 시스템에 이르기까지 전체 산업 체인을 아우르는 구축 작업이 빠르게 진행되고 있습니다.
이러한 상업적 성장세에도 불구하고, 나트륨 이온 배터리는 수십년간의 개발을 통해 95%이상의 생산 수율을 달성한 리튬 이온 배터리에 비해 여전히 일련의 지속적인 기술 및 제조 과정의 도전을 마주하고 있습니다. 현재 나트륨 이온 배터리 생산 라인, 특히 중소규모 생산 라인의 수율은 종종 70% 수준에 머물러 있는데, 이는 다음과 같은 요인들 때문입니다. 취약한 소재 안정성 (특히 수분 및 이산화탄소(CO2 )에 민감한 층상 산화물 양극재의 특성), 미흡한 공정 균일성, 제한적인 수명 수명(사이클 수명), 하이니켈 리튬 이온 배터리 대비 에너지 밀도, 보관 중 환경 변화에 대한 취약성, 셀의 스웰링 및 가스 생성. 그 결과, '소재 기술적 돌파 지연 → 생산 수율 낮음 → 높은 원가 유지 → 시장 확대제약'이라는 악순환이 반복되고 있습니다.
이러한 과제를 해결하기 위해서는 소재 혁신뿐만 아니라 원소재 입고 검사부터 전극 공정 제어, 셀 수준의 품질 검증에 이르기까지, 나트륨 이온 배터리 생산 체인의 모든 단계에서 체계적이고 정량적인 평가가 필수적입니다. 본 논문에서는 검증된 리튬 이온 배터리의 품질 관리 방법론을 나트륨 이온 배터리 고유의 소재 및 공정 특성에 맞게 적용한'다층적 나트륨 이온 배터리 평가 프레임워크'를 제시하고자 합니다.

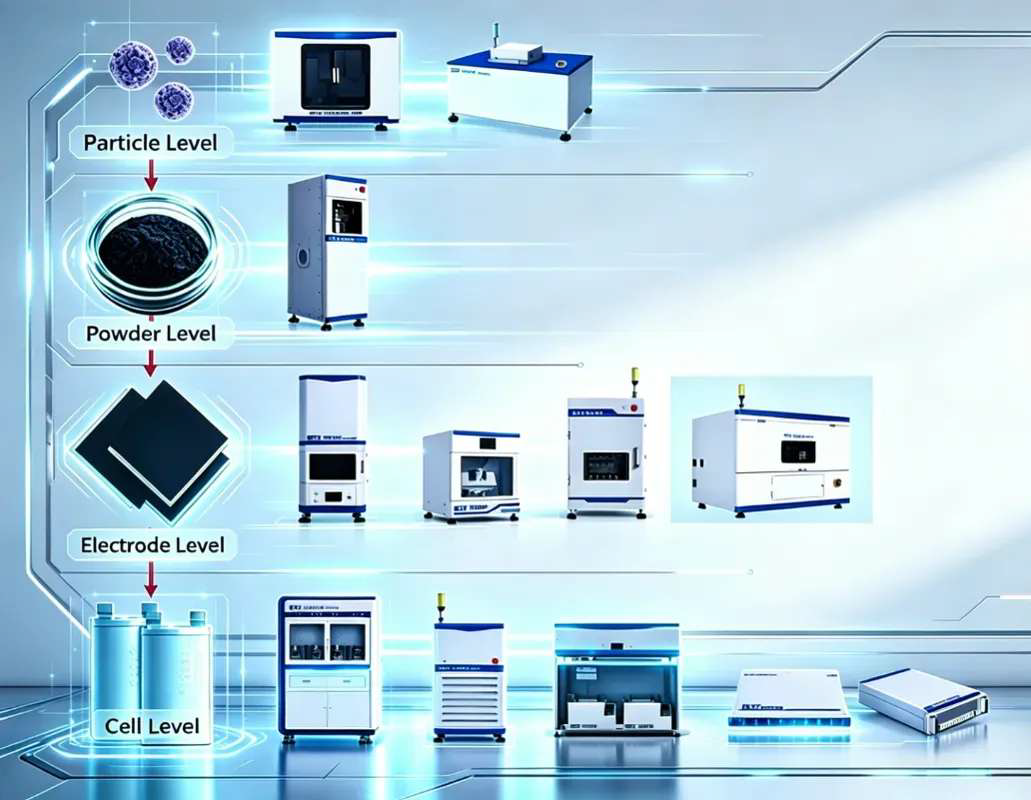

Figure 1. Multi-level sodium-ion battery testing framework: four hierarchical characterization levels from particle mechanical properties through powder physical properties, electrode uniformity, and full-cell electrochemical/mechanical performance.
2. 레벨 1 — 입자 수준: 원소재 기계적 강도의 정량화
2.1 업계의 고충: 원소재 강도 불균일성 및 정량화의 한계
나트륨 이온 배터리 원소재 배치에 따라 양극재 및 음극재 입자의 압축 강도 편차는 매우 큽니다. 슬러리 믹싱이나 전극 압연 공정 중에 파쇄된 입자는 미세한 파편을 생성하며, 이는 전극 저항을 증가시키고 분리막 기공을 막아 활물질 이용률을 떨어뜨립니다. 특히 층상 산화물 양극재 입자는 층상 결정 격자의 구조적 이방성(Anisotropy)으로 인해, 압연 압력 하에서 기계적 파쇄에 매우 취약합니다. 음극재로 사용되는 하드 카본은 또다른 과제를 안고 있습니다. 바이오매스, 수지, 석유계 피치 등 다양한 전구체와 각기 다른 탄화 조건으로 인해 무정형 탄소 구조가 형성되며, 이로 인해 기계적 특성의 분포 범위가 매우 넓어집니다. 그러나 배터리 조립 전에는 이러한 차이를 정량적으로 측정할 수 있는 업계 표준화된 방법이 존재하지 않았습니다.
2.2 해결책: 단일 입자 기계적 특성 분석 (SPFT 시리즈)
국가 표준 GB/T 43091-2023에 따라 개발된 IEST 단일 입자 강도 기계적 특성 측정기(SPFT 시리즈)는 개별 입자의 압쇄 강도를 배치 단위로 분석할 수 있도록 지원합니다. 이를 통해 슬러리 제조 전 단계에서 원소재 입고 검사(스크리닝)가 가능해집니다. 나트륨 이온 배터리 평가 응용 분야에서의 활용은 다음과 같습니다.
2.2.1 층상 산화물 양극재 분석
압축 강도에 따른 원소재 입자의 배치 스크리닝을 통해 슬러리 믹싱 및 압연 공정 중 압쇄를 견뎌낼 수 있는 고강도 소재 후보군을 식별합니다. 이를 통해 공정 투입 전, 입자 파쇄로 인한 저항 증가 요인을 원천적으로 차단할 수 있습니다. 그림 2는 네 가지 층상 산화물 양극재의 압쇄 강도 결과이며, 소재 선정의 기준이 되는 명확한 강도 차이를 보여줍니다.

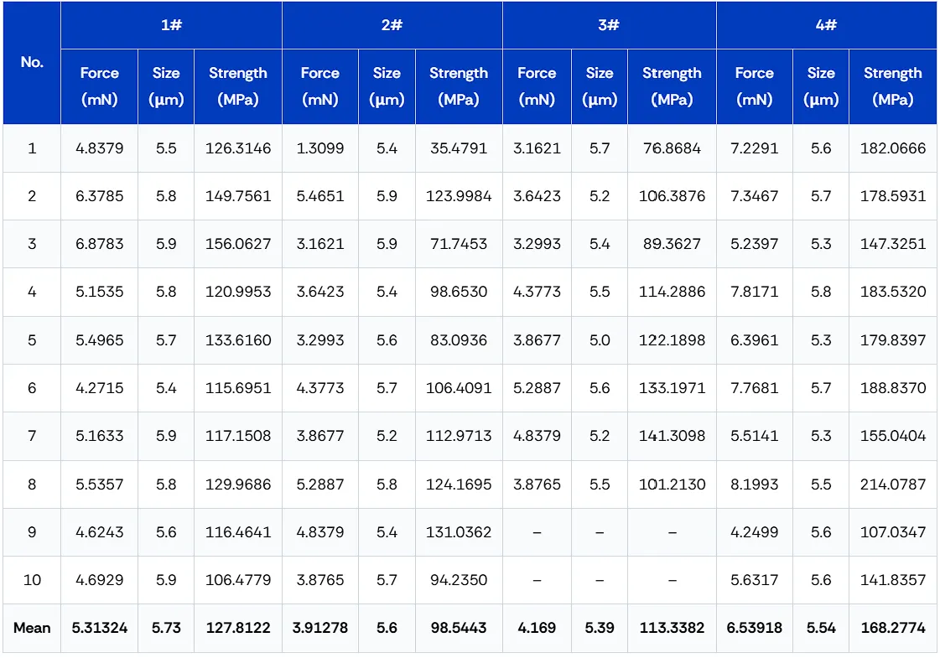

Table 2. Single-particle compression test results for four sodium-ion cathode material variants (1# to 4#)

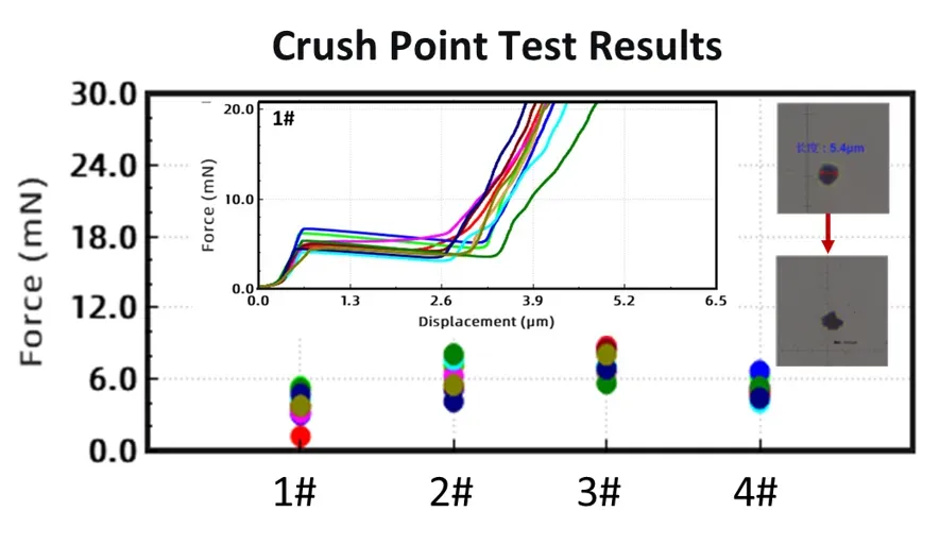

Figure 2. Single particle compressive strength test results for four layered oxide cathode materials (sodium-ion battery).
테스트 결과:
입자 압쇄력 분포 경향 비교: 4# > 3# > 1# > 2#
압력-변위 곡선 분석: 샘플의 입자 파쇄 현상이 비교적 뚜렷하게 나타나며, 곡선의 변곡점은 입자가 파쇄되는 시점에 대응합니다.
2.2.2 하드 카본 음극재 기계적 특성 분석
각기 다른 전구체, 탄화 온도, 유지 시간(Dwell time)에 따른 압쇄 강도의 차이를 정량화함으로써, 각 샘플 소재에 대한 기계적 특성의 기준선을 수립합니다. 이를 통해 전기화학적 평가에만 의존하지 않고, 기계적 데이터에 기반한 객관적인 공정 비교 및 공급업체 품질 검증이 가능해집니다. 표 3과 그림 3은 하드 카본 음극재의 대표적인 단일 입자 압쇄 강도 측정 결과를 보여줍니다. 해당 결과는 SPFT 시리즈가 단일 입자 수준에서 하드 카본의 압축 강도를 효과적으로 평가할 수 있음을 나타내며, 이를 통해 연구개발(R&D) 공정을 최적화할 수 있습니다.

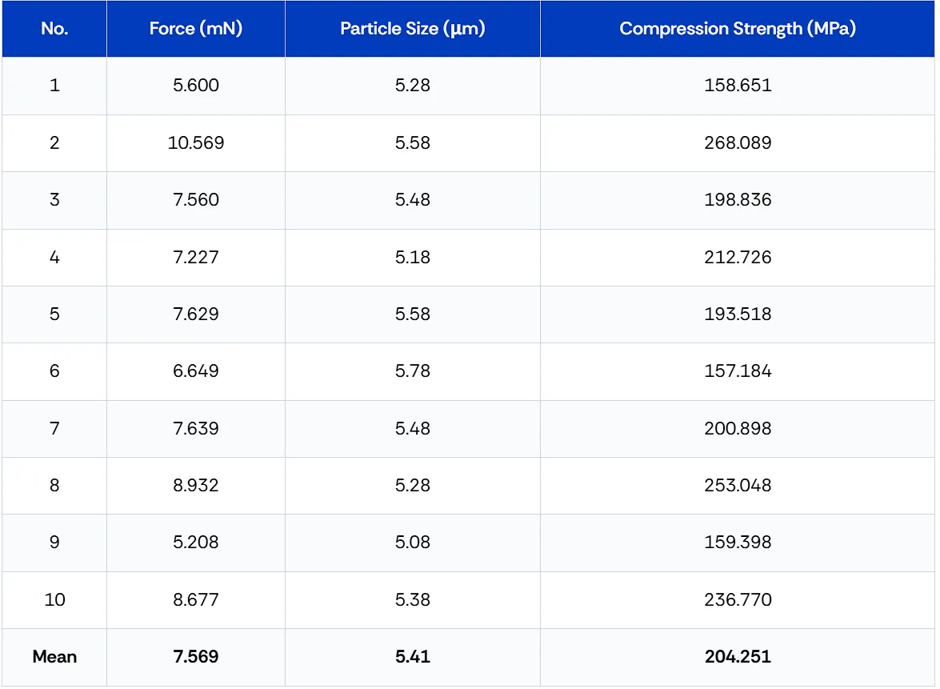

Table 3. Single-particle crush test results of hard carbon anode materials

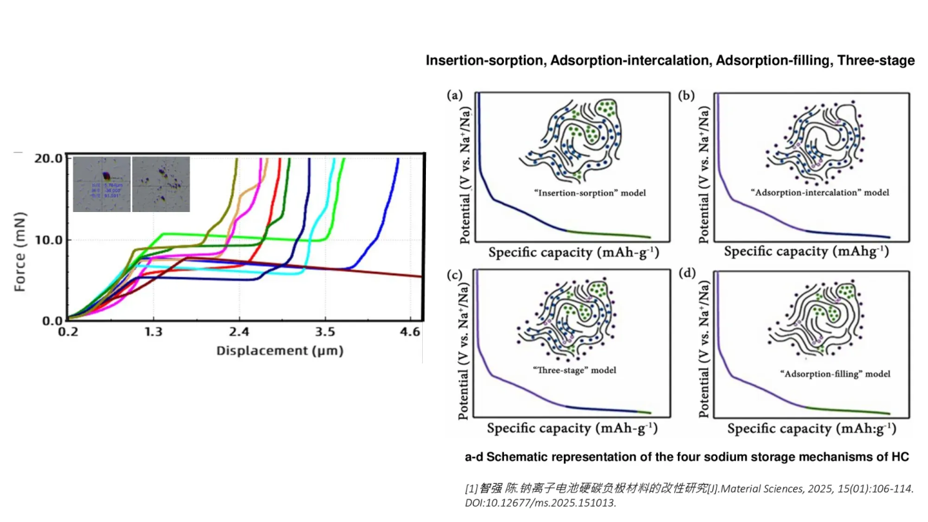

Figure 3. Single particle compressive strength characterization of hard carbon anode materials (sodium-ion battery).
3. 3. 레벨 2 — 분말 수준: 나트륨 배터리 분말 저항률 및 압축 밀도
3.1 업계의 당면 과제: 수분 민감성 및 분말 특성 편차 평가
나트륨 이온 배터리용 층상 산화물 양극재는 이차전지 전기화학 소재 중 공기(수분)에 가장 민감한 소재 중 하나입니다. 수분 및 이산화탄소(CO_2)에 노출되면 표면에 잔류 알칼리가 형성되고, 결정 구조가 붕괴되며, 전자 전도성이 저하됩니다. 일부 조성의 경우 공기 중에 단 몇 시간만 노출되어도 이러한 열화가 발생합니다. [2] 이처럼 높은 수분 민감성 때문에 엄격한 원소재 입고 품질 관리가 필수적이지만, 초기 나트륨 이온 배터리 생산 공정에서는 배치 단위의 일관된 스크리닝 프로토콜이 대부분 부재합니다. 다양한 바이오매스 전구체(목재, 야자수 껍질, 짚, 포도당 등)로 제조되는 하드 카본 음극재 역시 탄화도와 미세구조의 무질서도 측면에서 공급업체별, 생산 배치별로 상당한 차이를 보입니다. 이는 전극 비저항과 압축 거동에 직접적인 영향을 미치며, 최종적으로는 셀의 출력 성능 차이로 이어집니다. 그러나 분말 비저항과 압축 밀도를 기반으로 한 정량적 스크리닝 기준은 아직 업계 전반에 널리 표준화되지 않은 것이 현황입니다.
3.2 해결책: PRCD 분말 특성 분석
IEST 분말 저항률 및 압축 밀도 측정 시스템(PRCD 시리즈)은 제어된 압력 하에서 분말의 전자 저항률, 압축 밀도, 압축/리바운드(Rebound) 거동을 동시에 측정합니다. 이를 통해 나트륨 이온 배터리 소재의 품질 관리에 필수적인 정량적 입고 검사 데이터를 제공합니다.
3.2.1 층상 산화물 양극재 품질 관리

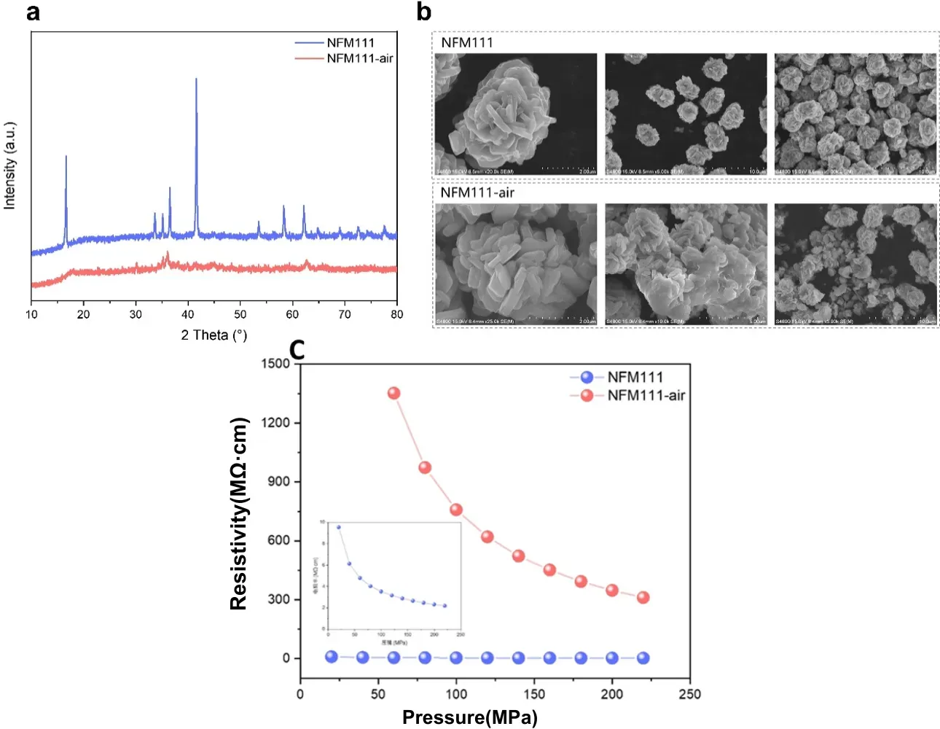

그림 4는 동일한 층상 산화물 소재이더라도 보관 조건(최초 상태 vs 공기 노출 vs 수분 노출)에 따라 분말 저항률과 압축 밀도 모두 측정 및 정량화가 가능한 수준의 차이가 발생함을 보여줍니다. 이는 전극 코팅 공정에 진입하기 전, 수분 및 이산화탄소(CO_2)로 인한 소재의 열화를 감지할 수 있는 직관적이고 신속하며 비파괴적인 스크리닝 방법을 제공합니다.
Figure 4. Resistivity and compaction density curves of layered oxide cathode powder under different storage conditions.
테스트 결과:
-글로브 박스(Glovebox)에 보관된 NFM111 샘플은 O3형 결정 구조를 유지하고 있습니다. 반면, 공기 중에 보관한 후에는 층상 결정 구조가 완전히 붕괴되었습니다(그림 4a).
-관련 SEM 이미지(그림 4b)를 보면, 상대습도(RH) 80% 조건에서 보관한 후 표면에 잔류 알칼리 성분이 형성되고, 2차 입자에 균열이 발생했으며, 일부 2차 입자는 심지어 분해된 것을 확인할 수 있습니다.
-공기에 노출된 후 NFM111-air의 분말 저항률은 원래 NFM111에 비해 약 2~3자릿수(100~1000배)가량 높아집니다. 이는 층상 산화물이 공기 중의 H_2 O, CO_2, O_2 등의 성분과 반응하여 표면에 Na_2 CO_3, NaHCO_3, NaOH를 포함한 잔류 알칼리 물질을 생성하기 때문입니다(그림 4c).
3.2.2 하드 카본 음극재 입고 검사

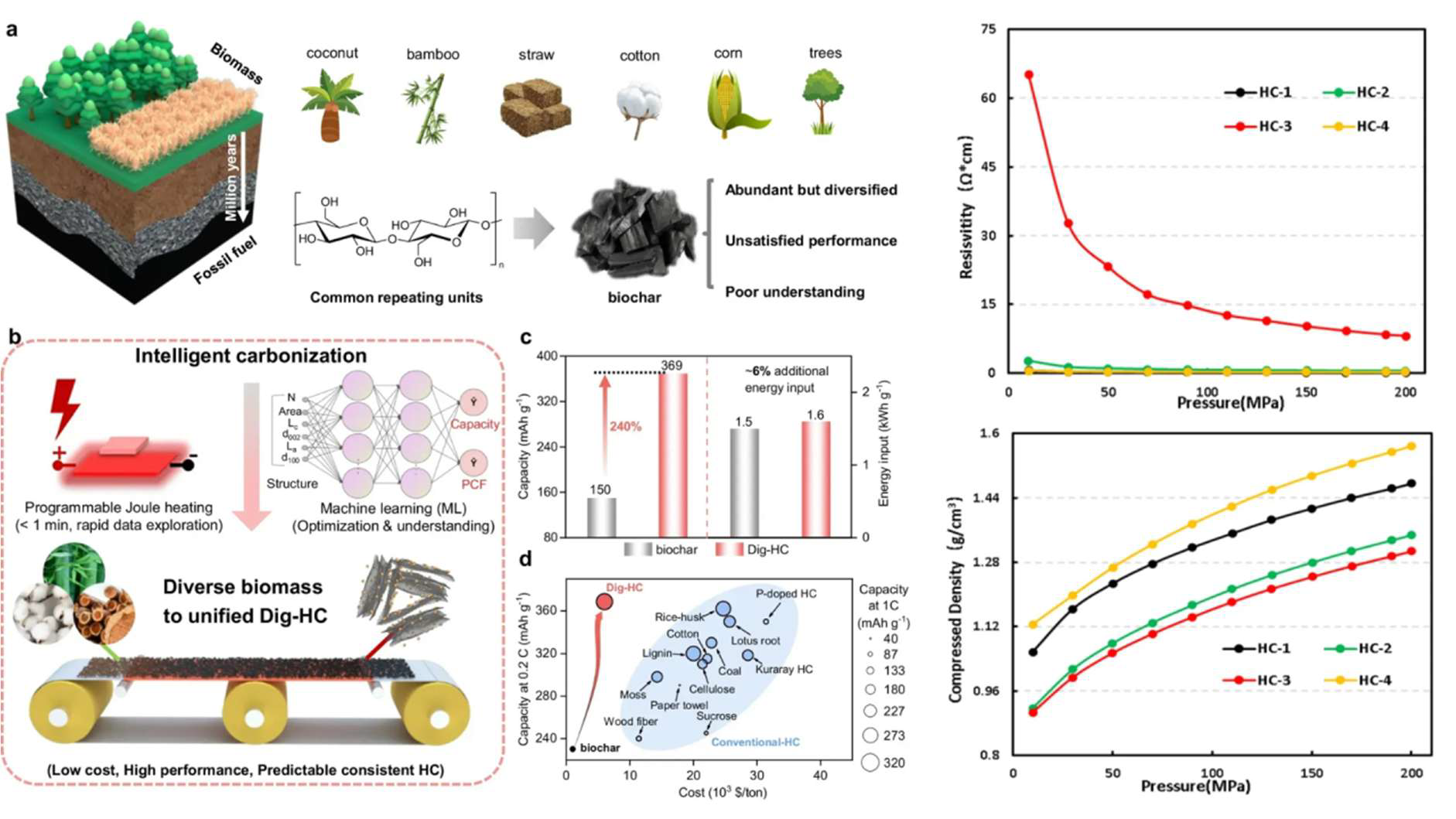

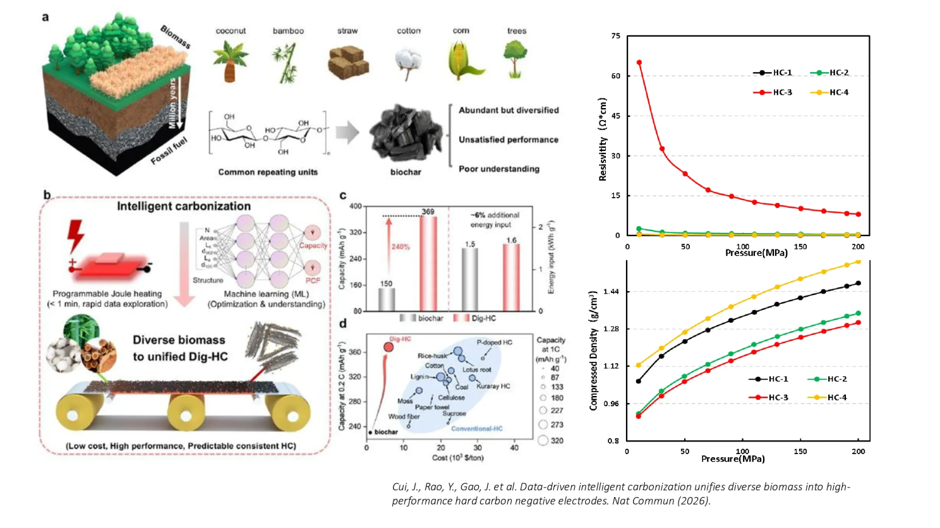

그림 5는 각기 다른 소재(출처) 및 탄화 공정을 거친 다양한 하드 카본 음극재들의 분말 저항률과 압축 밀도 차이를 보여줍니다. 이를 통해 생산 배치(Batch) 간의 일관성을 객관적으로 모니터링하고 공급업체 품질 검증 스크리닝을 수행할 수 있으며, 결과적으로 나트륨 이온 배터리의 수율을 떨어뜨리는 주원인인 '하드 카본 음극재의 품질 편차 문제'를 직관적으로 해결할 수 있습니다.
Figure 5. Powder resistivity and compaction density curves for multiple hard carbon anode samples.
4. 레벨 3 — 전극 수준: 균일성 평가 및 공정 결함 감지
전극 제조 단계는 나트륨 이온 배터리의 품질 확보에서 가장 위험도가 높은 공정 구간입니다. 슬러리 제조, 코팅, 건조, 압연 공정 중에 발생하는 결함들은 셀의 성능 편차와 수율 저하로 직결됩니다. 이를 체계적으로 제어하기 위해 상호 보완적인 세 가지 전극 수준의 측정 기술이 품질 관리 전반을 커버합니다.
4.1 전자 전도도: BER 시리즈 전극 저항 시험
나트륨 이온 배터리의 전극 균일성 평가는 전자 전도도 매핑에서부터 시작됩니다. IEST BER 시리즈 전극 저항 측정기는 정해진 위치와 압력 하에서 전극 극판의 전자 저항(Electronic resistance)을 측정합니다. 이를 통해 슬러리 믹싱의 불균일성, 코팅 불균형(칭량 편차), 압연 압력의 불균일 등으로 인해 발생하는 '공정 유래 전도도 불균일성'을 공간적으로 식별해 낼 수 있습니다.
층상 산화물 양극재의 경우, BER 시리즈는 분말 레벨의 저항률과 전극 레벨의 저항률을 연결하는 교차 스케일(Cross-scale) 분석을 제공합니다. 그림 6은 다양한 보관 조건(최초 상태, 공기 노출, 수분 노출)에 따른 분말 저항률의 변화가 전극 면 저항(Sheet resistance)의 변화로 직접적이고 비례하여 이어진다는 점을 보여줍니다. 이는 하위 공정에서 발생한 결함의 원인을 상위 공정(원소재 단계)으로 추적할 수 있게 하며, 분말 수준에서의 원소재 입고 품질 스크리닝이 최종 전극의 품질을 예측할 수 있음을 증명합니다.

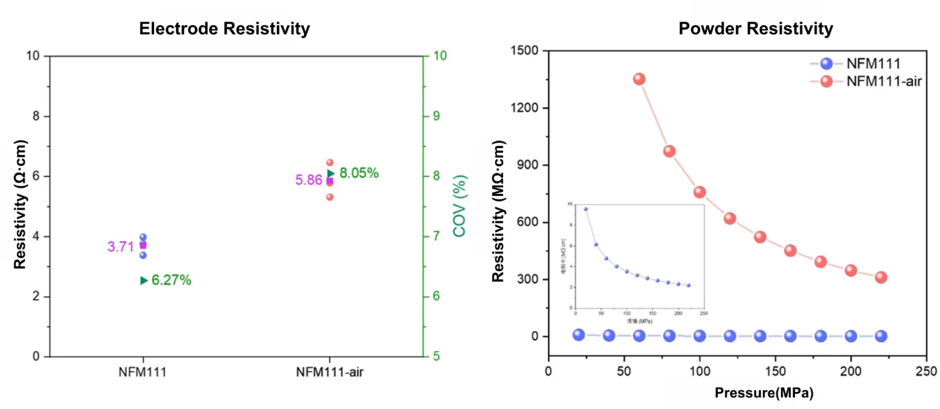

Figure 6. Electrode resistivity vs. powder resistivity comparison for layered oxide cathode under different storage conditions.
전극 저항 측정 결과:
- 도전재 첨가에 따른 변화: 도전재를 첨가함에 따라, 극판의 저항률은 이에 대응하는 분말 샘플의 저항률에 비해 눈에 띄게 감소합니다.
- 공기 노출 샘플(NFM111-air)의 저항 특성: 공기 중에 보관된 NFM111-air로 제조된 극판의 저항률은 NFM111로 만든 극판보다 여전히 높게 유지되며, 극판 저항률의 변화 경향은 분말 저항률의 변화 경향과 완벽하게 일치합니다.
4.2 이온 전도도 및 전극 굴곡도(Tortuosity): EIC 시리즈
전극의 품질을 평가할 때 전자 전도도는 필수적인 요소이지만 이것만으로는 충분하지 않습니다. 이온 이동 능력 역시 동일하게 중요하며, 특히 배터리의 출력 특성을 직접적으로 제한하는 요인이 되는 경우가 많습니다. 나트륨 이온 배터리의 경우, Na^+ 이온이 가진 고유한 이온 이동 상의 이점(이온 반경이 커서 특정 확산 경로를 촉진함)은 전극의 굴곡도를 최소화하여 극판 두께 전반에 걸쳐 효율적인 전해액 함침과 이온 이동이 뒷받침될 때만 온전하게 발휘될 수 있습니다.
IEST EIC 시리즈 이온 전도도 및 전극 굴곡도 측정 시스템은 대칭 셀 EIS(전기화학적 임피던스 분광법)를 통해 극판의 맥멀린 수(MacMullin number, N_m=τ/ε)를 측정하여, 기공 구조의 복잡성이 이온 이동을 얼마나 제한하는지 정량화합니다. 이 측정은 배터리의 고율 방전 용량과 에너지 밀도를 제한하는 무질서한 기공 네트워크, 불충분한 전해액 함침, 과도한 굴곡도의 영향을 직접적으로 포착해 냅니다. 그림 7은 서로 다른 하드 카본 음극 극판의 굴곡도 테스트 결과를 보여줍니다. 각 전극 샘플 간의 맥멀린 수 차이는 기공 연결성의 구조적 차이를 반영하며, 완제품 셀을 조립하지 않고도 상대적인 출력 특성을 예측할 수 있게 해줍니다.
표 4 및 그림 7에 따른 테스트 결과:
- 두 하드 카본 전극 샘플 A와 B는 변동계수(COV) 값이 5% 미만으로, 우수한 측정 일관성을 보여줍니다.
- 굴곡도(Tortuosity) 비교: B > A

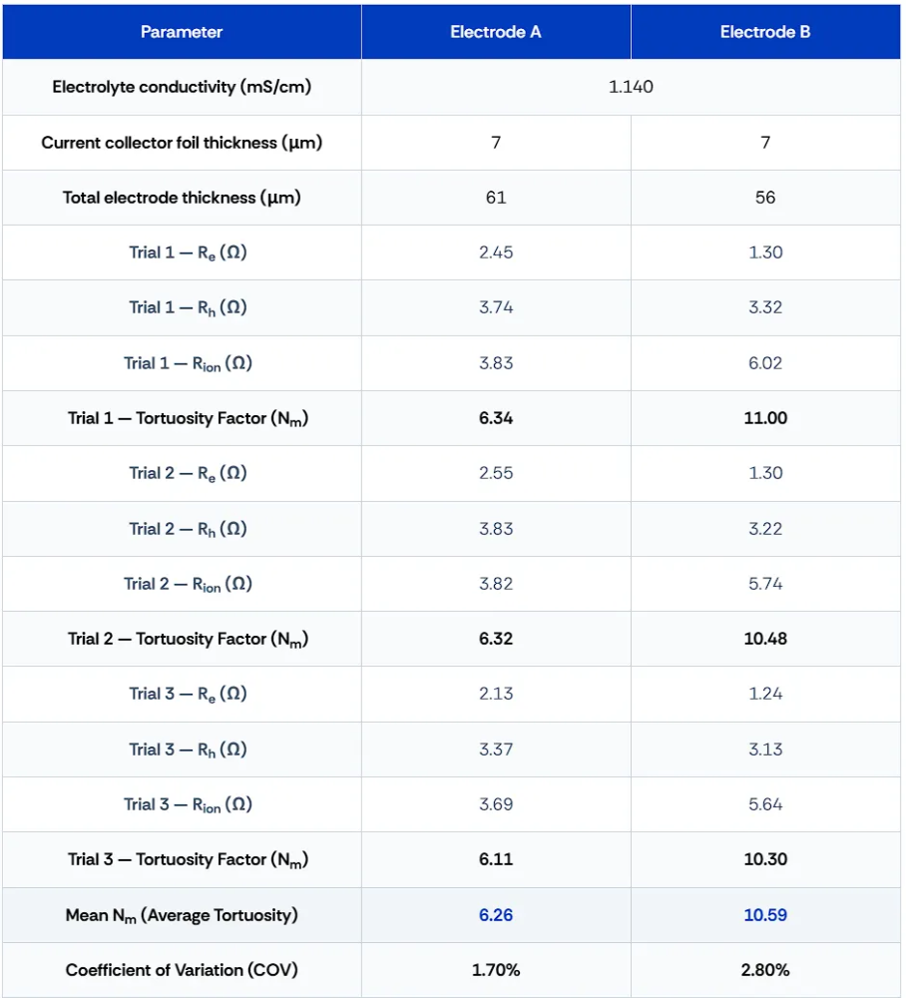

Table 4. Electrode tortuosity characterization results Hard Carbon Electrode A vs. Electrode B

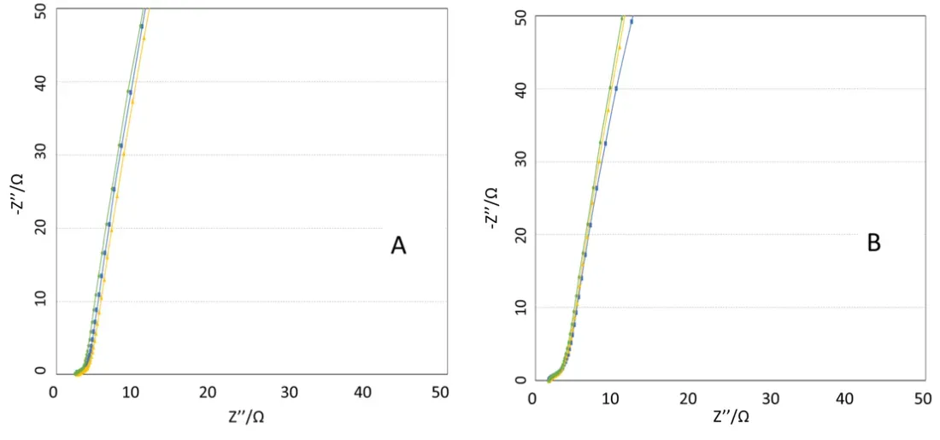

Figure 7. Tortuosity measurement results for different hard carbon anode electrode sheets (sodium-ion battery).
4.3 전극 유연성: BEF 시리즈
전극의 유연성은 전극 품질을 결정하는 세 번째 핵심 요소입니다. 특히 극판을 돌돌 마는 와인딩 구조의 셀 형태에서 매우 중요한데, 전극의 연성이 부족하면 와인딩 및 열간 압착 공정 중에 전극이 부러지거나, 버(Burr)가 형성되어 내부 단락을 유발할 위험이 커지기 때문입니다. IEST BEF 시리즈 전극 유연성 측정기는 주기적인 굽힘 테스트를 통해 실제 생산 공정의 와인딩 조건을 모방하며, 압축 밀도에 따른 연성의 변화를 정량화합니다. 이를 통해 전극의 구조적 건전성을 해치지 않으면서도 충진 밀도를 극대화할 수 있는 최적의 압연 압력 구간을 데이터 기반으로 찾아낼 수 있는 근거를 제공합니다.
그림 8은 서로 다른 하드 카본 전극 샘플들의 유연성 테스트 결과를 보여줍니다. 이는 앞서 진행한 전자 저항이나 굴곡도 측정에서는 전혀 보이지 않던 '배합(Formulation)에 따른 연성의 유의미한 차이'를 시각화해 주며, 와인딩형 나트륨 이온 배터리 셀의 최종 생산 수율을 결정짓는 결정적인 데이터로 활용됩니다.
Figure 8. Flexibility test results for hard carbon anode electrode sheets (sodium-ion battery).
그림 8에 따른 테스트 결과:
- 두 가지 서로 다른 하드 카본 전극 샘플 A와 B에 대해 유연성 반복 압축-고정 테스트를 수행한 결과, A의 잔류 응력(Residual stress)이 B보다 현저히 낮게 나타났습니다. 이는 A의 유연성이 B보다 우수함을 의미합니다.
- 유연성 굽힘 테스트는 완성된 전극 소재의 표면 결함을 민감하게 반영할 수 있습니다. 이 테스트는 주로 표면 강화 공정 및 표면 특성을 연구하는 데 널리 활용되며, 셀 수준의 전기화학적 성능과도 직접적인 상관관계를 가집니다.
5. 레벨 4 — 셀 수준: 전기화학적 성능 및 안전성 검증
셀 수준의 나트륨 이온 배터리는 서로 유기적으로 연결된 네 가지 주요 실패 모드를 보이며, 이를 위해 특화된 시험 방식이 필요합니다. 충·방전 중 발생하는 스웰링 및 부풀음(bulging) 현상, 2) 고온 보관 시 가스 발생 및 전압 강하, 3) 수명을 제한하는 복잡한 전기화학적 부반응, 4) 실제 필드(현장)에 배포하기 전 안전성 및 수명 리스크를 예측하기 어렵다는 점입니다. IEST는 이를 해결하기 위해 상호 보완적인 세 가지 셀 수준의 측정 시스템을 제공합니다.
5. 실시간(In-Situ) 스웰링 테스트: RSS/CBS/SWE 시리즈
RSS, CBS, SWE 시리즈 In-Situ 셀 스웰링 측정 시스템은 각각 코인셀, 적층형 셀, 파우치셀에 대해 충·방전 사이클 진행 중의 두께 및 스웰링 힘(Swelling force)을 실시간으로 모니터링합니다. 이로써 나트륨 이온 배터리의 모든 표준 셀 규격을 커버합니다. 인시투 스웰링 데이터는 사이클링 중 나트륨 이온 셀의 동적 기계적 반응을 포착하여, 팩(Pack) 레벨의 구조적 문제와 안전 리스크를 유발하는 전극 부피 변화 및 가스 유래 스웰링 거동을 직접적으로 정량화합니다.
5.2 고온 및 가스 발생 테스트: GVM/MSG 시리즈
GVM 및 MSG 시리즈 In-Situ 가스 발생 및 부피 모니터링 시스템은 고온 환경을 모방하여 장기간 동안 셀 부피, 전압, 가스 발생량을 지속적으로 모니터링합니다. 특히 외부 충전 제어 기능을 통해 보관 기간 내내 특정 SOC(충전 상태) 조건을 유지할 수 있어, 실제 환경에서의 c(Calendar aging) 조건과 완벽히 부합합니다.

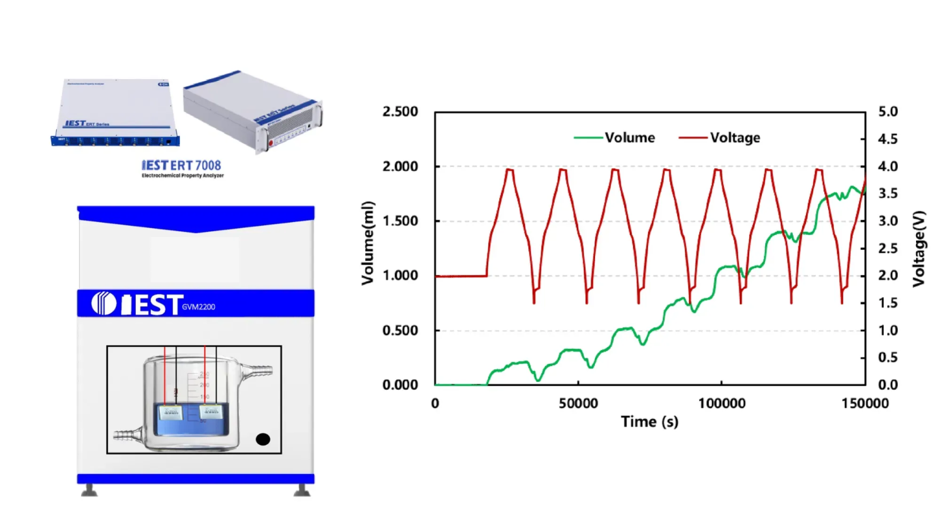

그림 9는 나트륨 이온 배터리 셀의 대표적인 사이클 가스 발생 테스트 결과를 보여줍니다. 이는 전해액 분해 및 나트륨 석출(Sodium plating) 현상이 심각한 안전 고장으로 이어지기 전, 실시간 가스 부피 변화를 모니터링하여 이를 사전에 감지해 낼 수 있음을 증명합니다.
Figure 9. In-situ cyclic gas generation monitoring of sodium-ion battery cells.
5.3 전기화학적 특성 평가 (ERT 시리즈)
IEST ERT 시리즈 전기화학 측정 시스템은 CV(순환 전압전류법), EIS(전기화학적 임피던스 분광법), GITT(정전류 간헐적 적정 기술), 그리고 충·방전 사이클링 테스트를 단일 플랫폼에 통합한 장비로, 0.01%의 전압 및 전류 측정 정확도를 가지고 있습니다. 이러한 초정밀 제어를 통해 나트륨 이온 배터리 열화의 주된 원인인 미세한 전기화학적 부반응과 나트륨 석출 현상을 사전에 감지할 수 있습니다. 또한 쿨롱 효율, 자가 방전율, 이온 확산 계수 계산을 지원함으로써, 사이클 수명 최적화 및 수명 예측에 필수적인 정량적 메커니즘 데이터를 제공합니다.
6. 요약: 나트륨 이온 배터리 제조의 핵심 기술 경쟁력 확보
나트륨 이온 배터리는 ESS 분야에서 전략적으로 매우 중요한 기술 방향입니다. 현재 상용화 확대를 가로막고 있는 제조 및 소재 측면의 과제들은 근본적인 기술 장벽이 아니라, 해결 가능한 엔지니어링 문제에 불과합니다. 이를 해결하려면 생산 공급망의 모든 단계에서 체계적이고 정량적인 품질 관리 접근법이 필요합니다.
- 연구개발(R&D) 단계: 입자 압쇄 강도, 분말 저항률 및 압축 밀도, 전극 굴곡도, 유연성 측정 등을 활용하여 기존의 경험적 공정 지식을 정량적인 소재 물성 데이터로 전환해야 합니다. 이를 통해 나트륨 이온 배터리 전극 개발을 위한 소재 개발 주기를 단축하고 시행착오를 줄일 수 있습니다.
- 제조 공정 단계: 원소재 입고 검사, 전극 공정 제어, 셀 수준의 최종 검증에 이르기까지 전체 생산 흐름에 걸쳐 다단계 품질 체크포인트를 구축해야 합니다. 이를 통해 결함이 최종 완제품 셀의 불량으로 이어지기 전에 차단함으로써, 성숙기 단계에 접어든 리튬 이온 배터리 생산 라인의 기준(95% 이상) 수준으로 생산 수율을 체계적으로 끌어올려야 합니다.
- 품질 관리 단계: 품질 관리 기준을 국가 표준(나트륨 이온 양극재 압축 밀도에 관한 GB/Z 155-2025 표준 포함)에 부합하도록 정렬하고, 추적 가능한 측정 데이터 체인을 구축해야 합니다. 이처럼 문서화되고 표준화된 품질 증거를 통해 나트륨 이온 배터리 제품에 대한 시장의 신뢰성을 구축해야 합니다.
각 단계별 핵심 나트륨 이온 배터리 테스트 요구사항: (1) 입자 수준 (Particle level): SPFT 장비를 활용하여 층상 산화물 양극재 및 하드 카본 음극재의 단일 입자 압쇄 강도 스크리닝 (2) 분말 수준 (Powder level): PRCD 장비를 활용하여 원소재 입고 검사 및 배치(Batch) 간 일관성 모니터링을 위한 나트륨 배터리 분말 저항률 및 압축 밀도 측정 (3) 전극 수준 (Electrode level): 균일성 평가를 위한 전자 전도도(BER), 출력 특성 예측을 위한 이온 전도도 및 굴곡도(EIC), 그리고 수율 저하 리스크 평가를 위한 유연성(BEF) 측정(4) 셀 수준 (Cell level): 종합적인 셀 성능 및 안전성 검증을 위한 In-Situ 스웰링(RSS/SWE), In-Situ 가스 발생(GVM), 그리고 전기화학적 특성 평가(CV/EIS/GITT 기반 ERT)이처럼 연구개발, 제조, 품질 관리 전반에 걸쳐 4가지 스케일(입자-분말-전극-셀)의 다차원 테스트를 체계적으로 적용하는 것만이 현재 나트륨 이온 배터리 상용화를 제약하는 "낮은 수율 → 높은 원가 → 시장 진입 지연"의 악순환을 끊어낼 수 있는 견고한 기술적 기반이 될 것입니다.
7. References
[1] Chen Zhiqiang. Modification research on hard carbon anode materials for sodium-ion batteries. Material Sciences, 2025, 15(01): 106–114. DOI: 10.12677/ms.2025.151013.
[2] Yang Y., Wang Z., Du C., et al. Decoupling the air sensitivity of Na-layered oxides. Science, 385, 744–752 (2024).
[3] Cui J., Rao Y., Gao J. et al. Data-driven intelligent carbonization unifies diverse biomass into high-performance hard carbon negative electrodes. Nature Communications (2026).
