초록
음극재의 입자 크기와 압쇄 강도(Crushing strength)는 반비례 관계를 보입니다. 입자 크기가 작을수록 단위 면적당 저항력을 나타내는 압쇄 강도(MPa )는 일관되게 높아지는 반면, 입자 크기가 클수록 파쇄에 필요한 총 힘인 절대 압쇄 힘(N )은 더 높게 나타납니다. 이러한 직관과 상반되는 상관관계는 동일한 공정으로 제조된 실리콘-탄소(SiC), 하드 카본(HC), 레진 카본(RC) 음극재 전반에서 공통적으로 확인되었습니다.
본 연구에서는 GB/T 43091-2023 표준에 따라 IEST의 SPFT2000 단일 입자 기계적 특성 평가 시스템을 사용하여 이를 정량화했습니다. 메커니즘: 입자 크기가 작을수록 조립(Granulation) 및 소결(Sintering) 과정에서 더 완전하게 치밀화되어 내부 미세 기공, 초기 균열, 구조적 결함이 적어집니다. 그 결과 고유의 압쇄 강도가 높아지며, 롤 압연(Calendar pressure) 공정 및 리튬 삽입/탈리(Lithiation/De-lithiation) 과정에서 발생하는 파쇄에 대해 더 강한 저항성을 갖게 됩니다. 동일한 입자 크기(8.5 𝜇m)에서는 재료 고유의 미세구조가 압쇄 강도의 최대 한계를 결정합니다. 구체적으로 SC2는 1,632 MPa , 레진 카본(RC)은 968 MPa 를 기록한 반면, SC1은 339 MPa 에 그쳤습니다. 이는 입자 크기가 재료 고유의 미세구조로 정의된 강도 범위 내에서 강도를 조절하는 변수임을 증명합니다.
1. 서론
극판의 압축 밀도, 슬러리 공정성, 도전재 네트워크의 연속성, 극판 저항, 전해질 기공 분포, 그리고 수명 특성과 급속 충전 성능 간의 균형을 동시에 최적화하기 위해, 배터리 소재 제조업체들은 일반적으로 대입자와 소입자를 조합하거나 서로 다른 입자 크기의 흑연과 실리콘-탄소 소재를 혼합하는 등 다양한 입도 등급(Particle size grades)으로 실리콘-탄소 입자를 제조합니다. 이러한 입도 등급별 벌크 압축 저항(Bulk compressive resistance)의 차이는 롤 압연 공정에서의 입자 파쇄율 및 사이클 진행 중 충·방전으로 인한 미분화(Pulverization) 정도에 직접적인 영향을 미칩니다.
본 연구에서는 IEST SPFT2000 단일 입자 강도 측정기를 사용하여 동일한 공정으로 제조된 실리콘-탄소 샘플의 입도 등급별 단일 입자 압축 테스트를 체계적으로 수행하였으며, 이를 통해 입자 크기, 압쇄 힘, 압쇄 강도 간의 고유한 상관관계를 규명하였습니다. 이와 동시에 하드 카본과 레진 카본에 대한 테스트도 병행하여 총 세 가지 유형의 음극재 전반에 걸친 '입자 크기-기계적 특성' 관계를 정립하였으며, 이는 음극 분말의 조립, 입도제어 및 블렌딩 포뮬러 설계에 필요한 실험적 데이터를 제공합니다.
2. 본론: 사용장비 및 테스트 방법
2.1 테스트 장비: IEST SPFT2000 단일 입자 강도 측정기
모든 단일 입자의 기계적 특성 테스트는 중국 국가 표준 GB/T 43091-2023에 부합하는 배터리 활물질 전용 단일 입자 기계적 특성 평가 장비인 IEST SPFT2000 단일 입자 강도 측정기(그림 1a)를 사용하여 수행되었습니다. 본 시스템은 고정밀 로드셀(Load cell), 전동 압축 스테이지, 그리고 각 테스트 전 입자의 중심 맞춤 및 입경 확인이 가능한 하부 광학 이미징 시스템을 통합하고 있습니다.

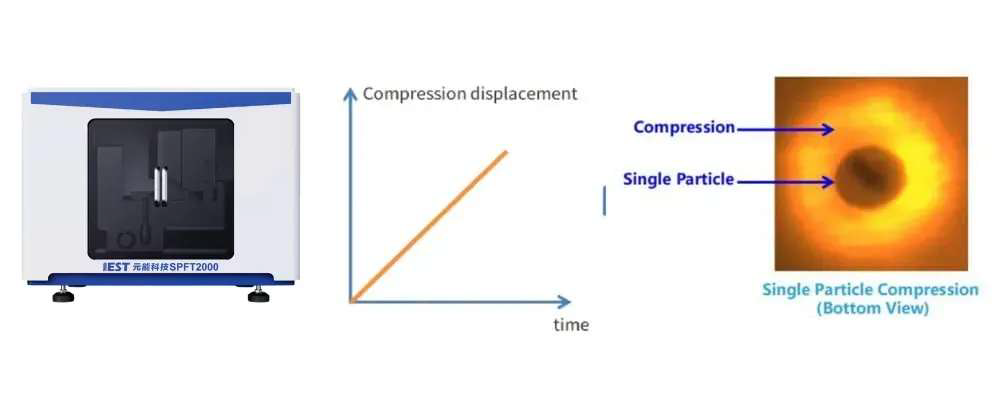

▲ 그림 1. IEST SPFT2000 단일 입자 강도 측정기: (좌측)장비 외관; (중앙)압축 테스트 모드: 인덴터(Indenter)사이에 입자를 위치시키고 하중과 변위를 동시에 기록하여 압쇄 힘과 압쇄 강도를 도출함; (우측)각 테스트 전 입자의 중심 맞춤 및 크기 확인을 위한 하부 광학 이미지 시스템
2.2 테스트 샘플
1) 실리콘-탄소 소재: 동일한 공정으로 제조된 두 개의 실리콘-탄소 샘플로, 각각 SC1과 SC2로 명명함. 각 소재는 4.5± 0.5μm 및 8.5± 0.5μm의 두 가지 입도 등급으로 분리됨.
2) 하드 카본 소재: 동일한 공정으로 제조된 두 개의 하드 카본 샘플로, 각각 HC1과 HC2로 명명함. 각 소재는 4.5± 0.5μm 및 8.5± 0.5μm 등급으로 분리됨.
3) 레진 카본 소재: RC로 명명된 한 개의 레진 카본 샘플로, 8.5± 0.5μm 및 15± 0.5μm 등급으로 분리됨.
2.3 테스트 절차
샘플 용액을 균일하게 분산시킨 후 유리 슬라이드 위에 각각 드롭캐스팅(Dropcast) 하였습니다. 각 소재의 입도 등급별로 5개의 입자를 테스트했습니다. 압축 테스트를 진행하기 전, 광학 이미징 시스템을 통해 입자의 직경과 중심 맞춤을 확인했습니다. 압쇄 힘(N )과 압쇄 강도(MPa)는 식 (1)의 공식을 기반으로 계산되었습니다.
분말의 압축 강도는 식 (1)에 따라 계산됩니다.
𝒑𝒄— 압축 강도 (MPa)
𝜶— 계산 계수 (2.48 적용)
𝑭𝒌— 압쇄 힘 (mN)
𝒅— 입자 크기(직경) (μm)
핵심 정의
압쇄 힘 (Crushing force, N ): 단일 입자를 파쇄하는 데 필요한 최소한의 외부 압축 하중입니다. 입자 크기가 커질수록 하중을 견딜 수 있는 단면적과 부피가 증가하기 때문에, 입자 크기와 함께 증가합니다.
압쇄 강도 (Crushing strength, MPa ): 압쇄 힘을 입자의 투영 단면적으로 정규화한 값입니다. 이는 크기에 의존하지 않는 단위 면적당 고유의 압축 저항을 나타냅니다. 이를 통해 서로 다른 입자 크기와 소재 유형 간의 기계적 성능을 의미 있게 비교할 수 있습니다.
(1) 동일 소재 내에서의 경향: 입자 크기에 따른 압쇄 힘의 증가

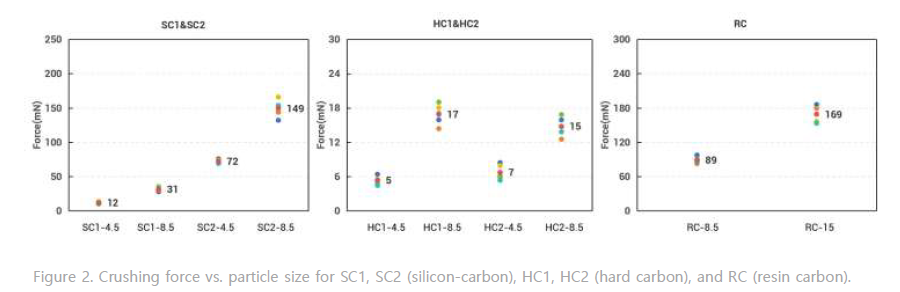

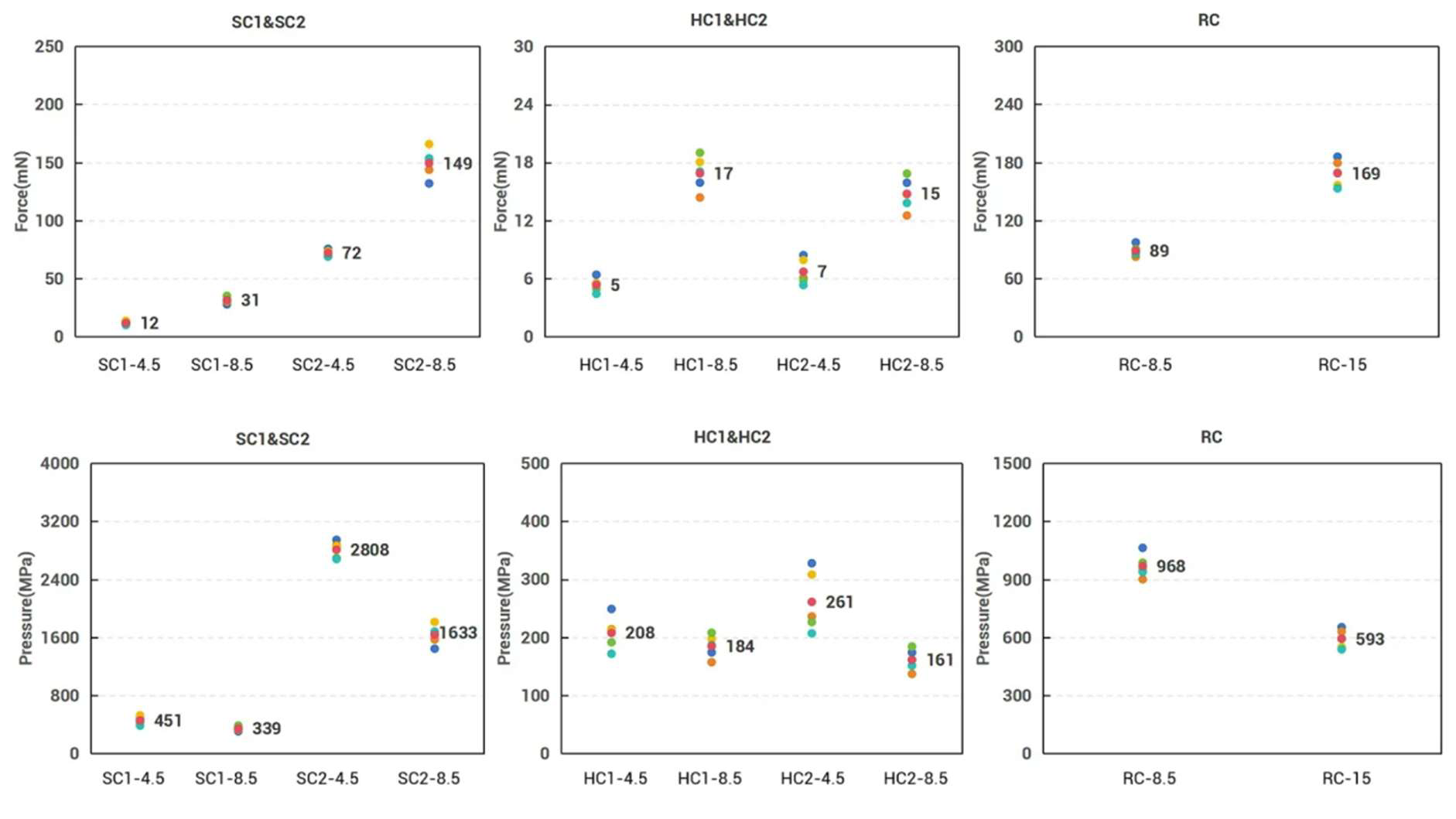

그림 3은 세 가지 음극재 유형의 입자 크기별 압쇄 힘을 비교한 결과입니다. 모든 소재에서 일관된 결과가 나타났습니다. 실리콘-탄소(SC)와 하드 카본(HC) 모두 입자 크기가 증가함에 따라 압쇄 힘이 증가했으며( 8.5 𝜇m 입자가 4.5 𝜇m 입자보다 확연히 높은 압쇄 힘을 보임), 레진 카본(RC) 역시 마찬가지였습니다(15 𝜇m 입자가 8.5 𝜇m 입자보다 확연히 높은 압쇄 힘을 보임).
기계적 메커니즘: 입자 크기가 증가함에 따라 입자의 유효 하중 지지 단면적(Loadbearing cross-sectional area)과 전체 부피가 모두 증가합니다. 이에 따라 파쇄를 시작하는 데 필요한 임계 외력(Critical external force) 역시 비례하여 상승합니다. 이 점은 대입자 음극재가 롤 압연 공정 중에 더 높은 총 압연 힘을 견딜 수 있는 이유를 설명해 줍니다. 다만, 이것이 단위 면적당 고유 강도가 더 강하다는 것을 의미하지는 않습니다(섹션 (2) 참조).

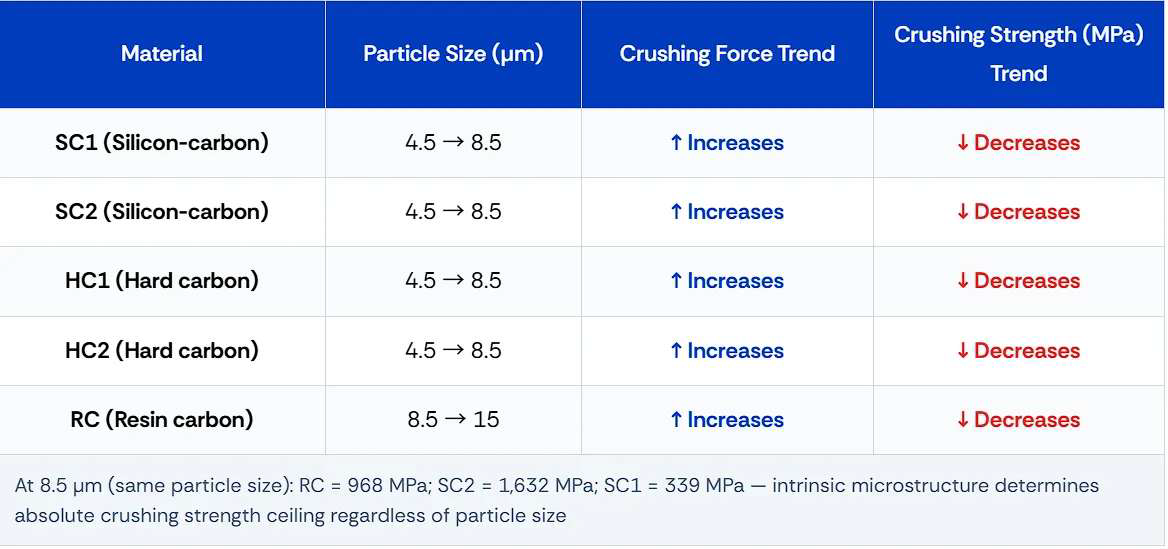

Table 1. Crushing force and crushing strength vs. particle size — all anode materials (SPFT2000, GBT 43091-2023)
(2) 동일 소재 내에서의 경향: 입자 크기 증가에 따른 압쇄 강도의 감소

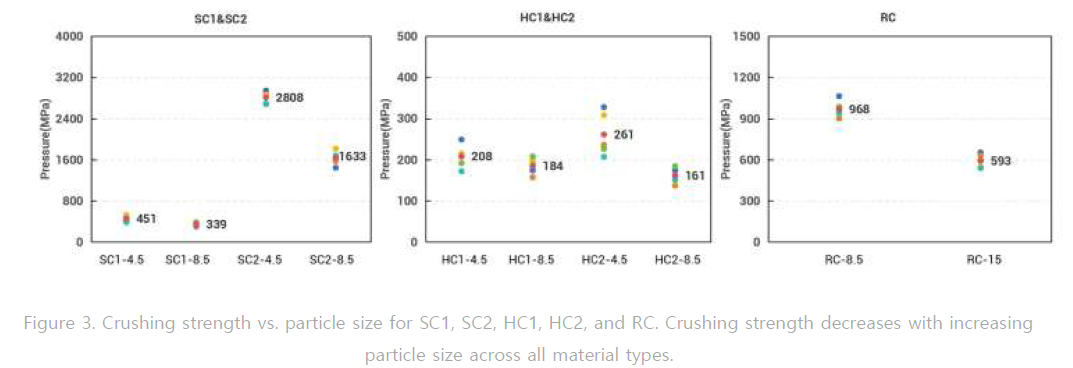

압쇄 강도는 단위 단면적당 압축 저항을 나타내며, 입자 크기를 정규화한 입자의 고유한 기계적 성능 지표입니다. 그림 4를 보면 압쇄 강도는 압쇄 힘과 정반대의 경향을 따르는 것을 확인할 수 있습니다. 세 가지 음극재 유형 모두 입자 크기가 클수록 압쇄 강도는 더 낮게 나타났습니다. 실리콘-탄소(SC)와 하드 카본(HC) 모두 4.5 μm에서 평균 압쇄 강도가 8.5 μm에 비해 더 높게 나타났으며, 레진 카본(RC) 역시 8.5 μm에서의 압쇄 강도가 15 μm일 때보다 더 높았습니다.
작은 입자가 더 높은 압쇄 강도를 갖는 이유는 무엇일까요? 음극재의 조립 및 소결 과정에서 작은 입자는 더 높은 치밀화(Densification)를 달성합니다. 입자의 부피가 작을수록 소결 중 원자의 확산 거리(Diffusion distance)가 단축되어 기공 제거가 더 완전하게 이루어지며, 결과적으로 잔류 내부 미세 기공, 초기 균열 및 전반적인 구조적 결함 밀도가 낮아집니다. 세라믹 특성을 지닌 입자의 균열 전파와 파쇄 시작은 내부 결함에서 비롯되므로, 결함의 수와 크기가 적은 입자는 파쇄를 유도하는 데 더 높은 응력을 필요로 합니다. 이는 결국 단위 면적 당 더 높은 압쇄 강도로 이어집니다.
이러한 상관관계는 장수명 배터리의 포뮬러 설계에 직접적인 실무적 시사점을 제공합니다. 소입자 음극재는 리튬 삽입에 따른 부피 팽창으로 발생하는 내부 응력을 더 효과적으로 완충하며, 사이클 진행 중 용량 퇴화를 유발하는 입자의 파쇄 및 미분화에 대해 강한 저항성을 가집니다. 장수명 동력 배터리(long-cycle power battery) 포뮬러에 소입자 등급의 소재가 우선적으로 도입되는 이유가 바로 여기에 있습니다. 즉, 이들이 더 높은 총체적 힘을 견뎌서가 아니라, 반복적인 리튬 삽입 응력 하에서도 입자의 무결성(Integrity)을 유지할 수 있는 단위 면적당 고유 압축 저항이 더 높기 때문입니다.
(3) 동일 입자 크기에서, 소재 고유의 미세구조가 압쇄 강도의 상한선을 결정함
동일한 입자 크기(8.5 μm)에서 세 가지 소재 유형의 압쇄 강도를 비교해 보면, 입자 크기가 아닌 소재 고유의 미세구조가 입자의 기계적 성능 상한선을 결정하는 지배적인 요인임을 알 수 있습니다.
▷ SC2 (실리콘-탄소): 1,632 MPa — 8.5 𝜇m 크기에서 테스트된 모든 소재 중 가장 높은 수치이며, 두 하드 카본 등급을 모두 능가합니다.
▷ 레진 카본 (RC): 968 MPa — 8.5 𝜇m 크기에서 중간 정도의 강도를 보입니다.
▷ SC1 (실리콘-탄소): 339 MPa — 동일한 입자 크기와 동일한 공정을 거쳤음에도 불구하고 SC2보다 실질적으로 훨씬 낮습니다. 이는 '동일한 공정' 범위 내에 있더라도 구체적인 탄화(Carbonization) 조건, 실리콘 분산 상태, 또는 전구체(Precursor)의 품질 차이가 미세구조 결과물에 중대한 차이를 만들어 낸다는 것을 의미합니다.
▷ HC1 및 HC2 (하드 카본): 8.5 𝜇m 크기에서의 압쇄 강도가 모두 RC와 SC1 사이에 위치합니다.
동일한 입자 크기에서 SC1과 SC2의 비교는 특히 시사하는 바가 큽니다. '동일한 공정'으로 설명된 두 실리콘-탄소 소재의 압쇄 강도는 거의 5배(339 MPa vs 1,632 MPa ) 차이가 납니다. 이는 입자 크기가 압쇄 강도를 조절하는 부차적인 변수(Secondary modulator)일 뿐이며, 가장 핵심적인 결정 요인은 소재 합성 과정에서 형성된 고유의 미세구조임을 증명합니다. 여기에는 탄화도, 탄소 쉘(Shell)의 연속성, 내부 기공률, 초기 결함 밀도 등이 포함됩니다. 입자 크기는 소재의 고정된 미세구조적 특성으로 정의된 범위 내에서만 압쇄 강도를 미세 조정할 수 있을 뿐, 근본적으로 취약한 미세구조 자체를 극복할 수는 없습니다.
이러한 발견은 사이클 안정성 향상을 위한 음극 입자 크기 최적화와 직접적인 관련이 있습니다. 미세구조적으로 열등한 소재를 채택할 경우, 입자 크기를 작게 제어하면 해당 소재의 큰 입자 대비 압쇄 강도는 개선될 수 있으나, 동일한 입자 크기를 가진 미세구조적 우수 소재의 성능을 따라잡을 수는 없습니다. 따라서 효과적인 포뮬러 설계는 미세구조적 측면과 입도 배합(Particle size grading) 측면을 모두 다루어야 하며, 어느 하나만을 독립적으로 최적화해서는 안 됩니다.
3. 결론
본 연구에서는 IEST SPFT2000 단일 입자 강도 측정기(GB/T 43091-2023)를 사용하여 실리콘-탄소, 하드 카본, 레진 카본 음극재의 '입자 크기-기계적 특성' 간의 상관관계를 체계적으로 규명하였습니다.
▷ 압쇄 힘은 입자 크기와 함께 증가(정비례 관계): 입자가 클수록 유효 하중 지지 단면적과 부피가 더 크기 때문에, 파쇄에 필요한 총 외부 힘이 더 높게 나타납니다. 이러한 경향은 실리콘-탄소(4.5 𝜇m vs 8.5 𝜇m ), 하드 카본(4.5 𝜇m vs 8.5 𝜇m ), 레진 카본(8.5 𝜇m vs 15 𝜇m) 등 전 소재에 걸쳐 일관되게 확인되었습니다.
▷ 압쇄 강도는 입자 크기와 반비례(반비례 관계): 입자 크기가 작을수록 소결 과정에서 더 완전한 치밀화가 이루어져 내부 결함과 미세 균열이 적어지며, 결과적으로 단위 면적당 압축 저항이 높아집니다. 소입자 음극재는 사이클 진행 중 리튬 삽입으로 인한 내부 응력과 입자 미분화(Pulverization)에 더 잘 견디며, 이는 장수명 동력 배터리 포뮬러에서 소입자 등급 소재를 우선적으로 사용하는 이유를 설명해 줍니다.
▷ 소재 고유의 미세구조가 압쇄 강도의 상한선을 결정: 동일한 입자 크기(8.5 𝜇m )에서 SC2는 1,632 MPa , 레진 카본(RC)은 968MPa를 달성한 반면, SC1은 339MPa에 그쳤습니다. 이는 탄화 품질과 미세구조적 밀도가 입자의 기계적 성능을 결정하는 1차적 요인이며, 입자 크기는 소재에 의해 정의된 한계 내에서 강도를 조절하는 변수임을 증명합니다.
SPFT2000을 이용한 단일 입자 기계적 특성 평가는 음극 분말의 '입자 크기-기계적 특성' 관계를 정량화하고 표준화할 수 있는 방법을 제공합니다. 본 연구의 데이터는 음극 분말의 조립 공정 제어, 입도 등급 분류, 다중 등급 포뮬러 블렌딩 설계에 직접적인 지침을 제공하며, 음극재의 공정성과 장기 사이클 안정성을 동시에 향상시킬 수 있는 저비용 솔루션을 제시합니다.
비고: 본문에서 보고된 경향성은 동일한 공정으로 제조된 소재에 한해 유효하며, 특수 배합이나 비전형적인 제조 공정을 거친 소재의 경우 이러한 일반적인 규칙에서 벗어난 결과가 나타날 수 있습니다.
4. References
[1] GB/T 43091-2023. Powder Crushing Strength Test Method [S]. China National Standard, 2023.
