<초록>
테슬라(Tesla)의 4680 배터리 셀은 탭리스(tabless) 원통형 규격(46 mm × 80 mm)에 NCM811 양극재 화학 조성을 적용하여 241 Wh/kg의 중량당 에너지 밀도와 643.3Wh/L의 부피당 에너지 밀도를 달성했다. 반면, BYD의 블레이드(Blade) 배터리는 길쭉한 각형 셀 구조에 LFP 화학 조성을 사용하여 160Wh/kg 및 355 Wh/L의 성능을 낸다. 이는 에너지 밀도 면에서 테슬라보다 약 34% 낮지만, 열적 안정성이 우수하고 원자재 비용이 크게 저렴하며(대략 €10/kWh 저렴), 열 관리 요구 조건이 더 단순하다는 장점이 있다. 테슬라 4680은 1C 방전율에서 블레이드 셀보다 단위 부피당 2.3배 더 많은 열을 발생시키기 때문에, 더 정교한 냉각 구조 설계가 필요하다. 두 배터리 모두 음극재로 흑연을 사용하지만, 바인더 시스템과 전극 조립 방식에서는 차이를 보인다.
테슬라의 4680 배터리 기술은 전기차(EV) 시장의 판도를 재편하고 있으며, 근본적으로 다른 설계 철학을 바탕으로 BYD의 블레이드 배터리와 정면 승부를 벌이고 있다. 독일 프라운호퍼 IKTS 연구소, 뮌스터 대학교 MEET 배터리 연구센터, 그리고 아헨 공과대학교 PEM(생산엔지니어링) 연구소가 공동으로 진행하고 국제 학술지 'Cell Reports Physical Science'에 발표한 해체(teardown) 분석 연구는 BYD 블레이드 배터리와 테슬라 4680 배터리를 상세히 비교하며 설계, 소재, 제조 방식, 그리고 시장 포지셔닝의 차이점을 극명하게 보여준다.

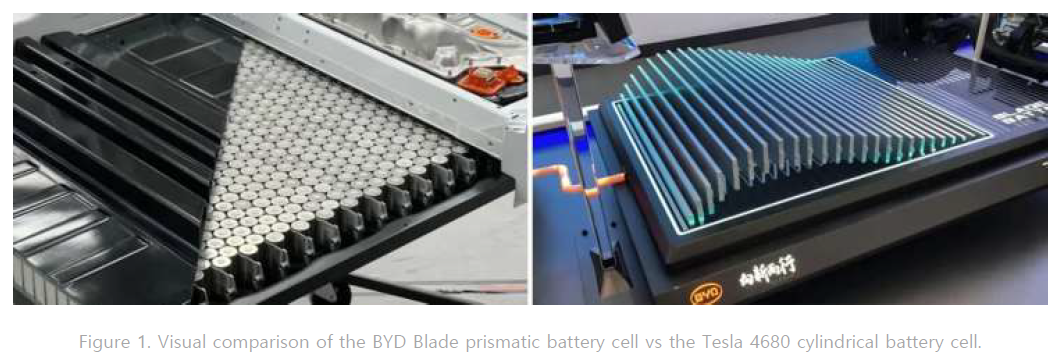

테슬라는 4680 배터리 셀을 통해 에너지 밀도와 전반적인 성능을 극대화하는 데 집중하는 반면, BYD는 길쭉한 각형 구조의 블레이드 셀을 활용해 비용 효율성과 안전성을 강조한다. 이러한 노선의 차이는 고성능 전기차와 대중적인 보급형 전기차 간의 상반된 전략을 극명하게 드러내며, 향후 전기차 배터리 시장이 두 가지 방향으로 뚜렷하게 보여주고 있다.
1. 구조 및 소재의 대조적 차이

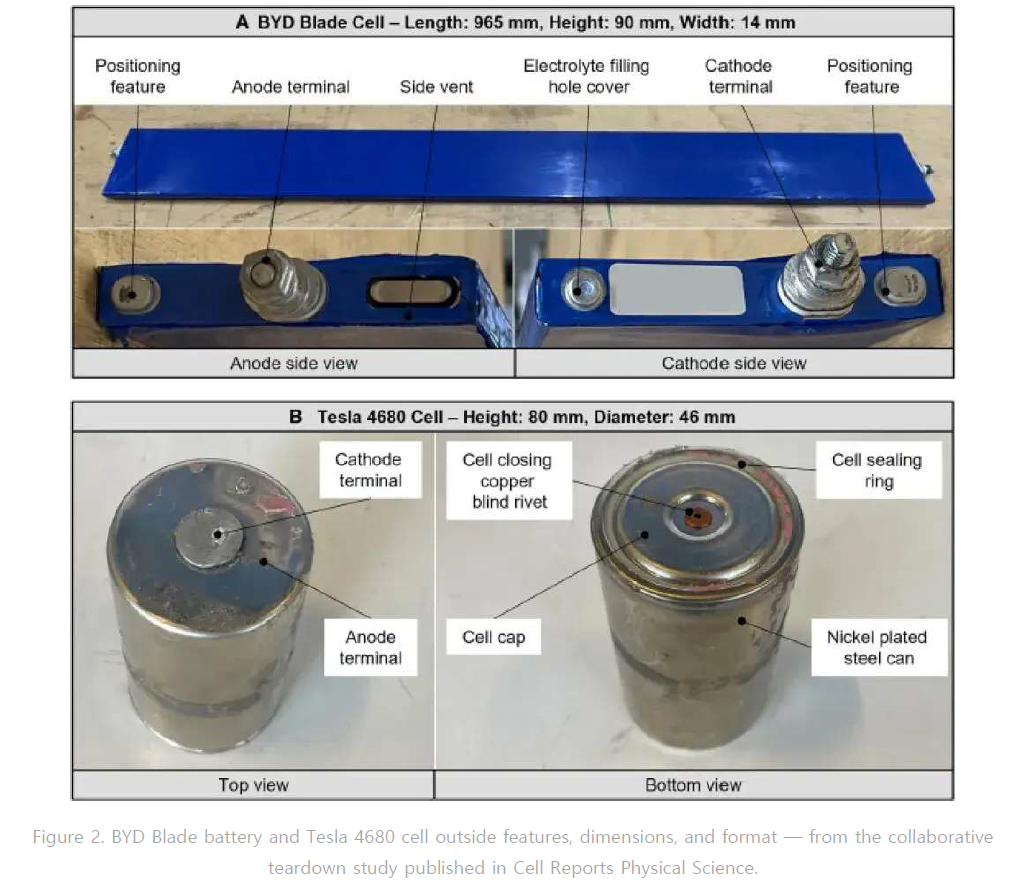

테슬라(Tesla) 4680 배터리는 NCM811 양극재 화학 조성과 탭리스(tabless) 설계를 채택하여, 중량당 241Wh/kg , 부피당 643.3Wh/L 라는 높은 에너지 밀도를 구현하는 데 최적화되어 있다. 젤리롤(jelly-roll) 형태의 전극 구조에 레이저 용접으로 전극 간 연결을 처리하여 내부 저항을 최소화했다. 이는 대형 원통형 셀에서 전류 흐름을 방해하던 기존의 탭 구조를 제거함으로써 전류 수집 효율을 대폭 향상시킨 결과다.
반면 BYD 블레이드 배터리는 LFP 화학 조성을 채택하여, 최고 수준의 에너지 밀도보다는 열적 안정성과 비용 효율성(가성비)을 우선시하였다. 길쭉하고 평평한 각형 설계에 레이저와 초음파 하이브리드 용접으로 고정된 적층형 전극을 결합하여, 기계적 견고함과 단순화된 열 관리를 달성했다. 블레이드 셀의 비교적 낮은 에너지 밀도(중량 당 160Wh/kg, 부피당 355Wh/L)는 철저하게 계산된 엔지니어링적 절충 방안의 결과이다. 이를 통해 배터리 팩 구조를 더 단순하게 설계할 수 있었으며, 양극재에서 코발트와 니켈을 배제하여 원자재 비용 우위를 확보하는데 기여를 하였다.
2. 성능 및 열 관리의 절충 관계
테슬라 4680 배터리 셀의 탁월한 에너지 저장 능력은 상당한 열 관리 과제를 동반한다(241 Wh/kg 대 블레이드 셀의 160 Wh/kg ). 1C 방전율에서 단위 부피당 발생하는 열이 블레이드 셀보다 2.3배나 높기 때문이다. 이로 인해 4680 기반의 배터리 팩에는 고도화된 냉각 구조 설계가 필수적으로 요구된다. 테슬라의 탭리스 설계는 직류 내부 저항(DCIR)을 낮춤으로써 고출력 방전 시 저항으로 인해 생기는 열을 줄였다. 하지만 NCM811 화학 조성 자체가 대체적으로 LFP보다 단위 부피당 실질적으로 훨씬 더 많은 열을 발생시키는 건 사실이다.
반면 BYD 블레이드 배터리는 에너지 밀도가 낮지만(160 Wh/kg, 355 Wh/L), LFP 화학 조성 고유의 특성인 뛰어난 열적 안정성과 긴 사이클 수명을 제공한다. 또한 납작하고 평평한 각형 구조 덕분에 셀투팩(Cell-to-Pack) 통합이 용이하여 열 방출 구조를 단순화할 수 있다. 이러한 BYD 블레이드와 테슬라 4680 간의 열적 대조는 두 제조업체의 시장 우선순위를 고스란히 반영한다. 테슬라는 에너지 밀도와 주행거리 극대화에 초점을 맞추고 있으며, BYD는 대중 시장 공략을 위해 안전성, 내구성, 그리고 가성비에 최적화되어 있다.
3. 상반된 제조 접근 방식

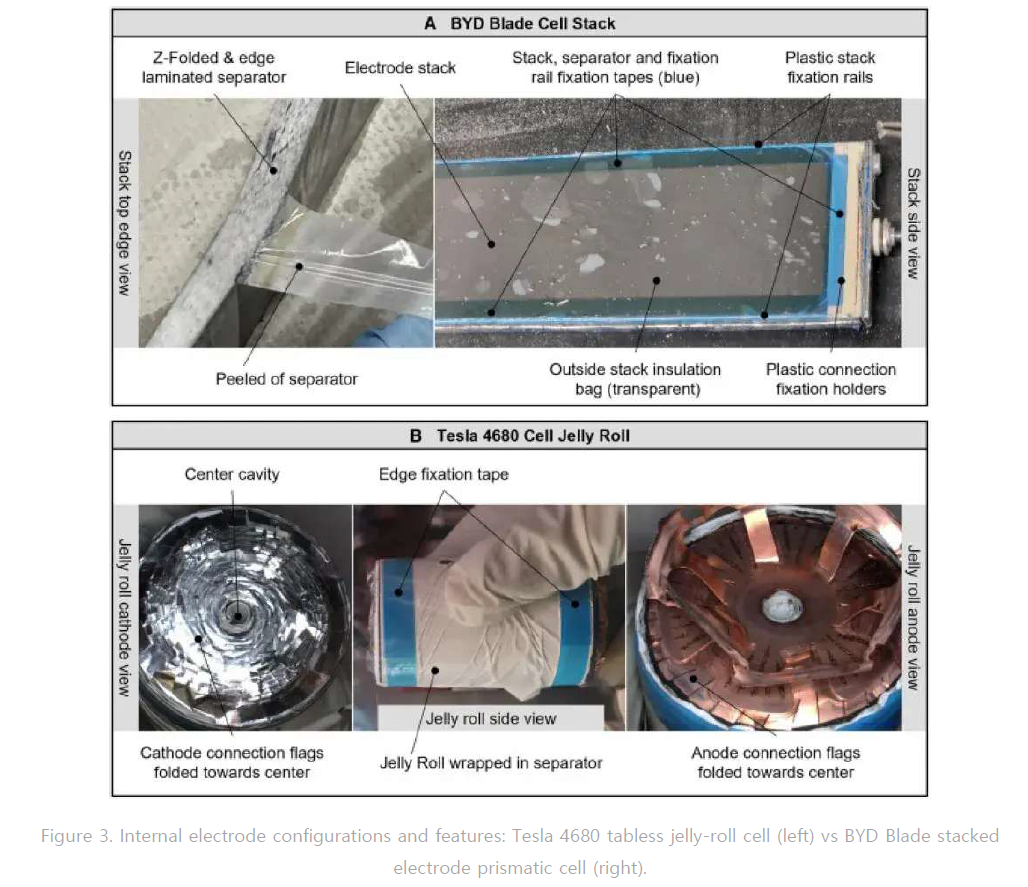

배터리 화학 조성과 에너지 밀도를 넘어, 양사의 제조 방법론은 생산 비용, 대량 생산, 그리고 전극 성능에 직접적인 영향을 미치는 뚜렷한 대조를 보인다. 테슬라는 전류 흐름을 개선하고 젤리롤 구조 전체의 저항을 최소화하기 위해 탭리스 전극 설계를 채택했다. 4680 셀은 전극 연결을 위해 레이저 용접을 사용하며, 생산 처리량을 높이기 위해 연속 코팅 공정을 활용한다. 흑연 음극과 NCM811 양극 전극은 모두 젤리롤 와인딩 단계를 거쳐 가공된다. 이 탭리스 전류 수집 구조는 4680을 과거의 대형 원통형 배터리들과 차별화하는 핵심 제조 혁신이다.

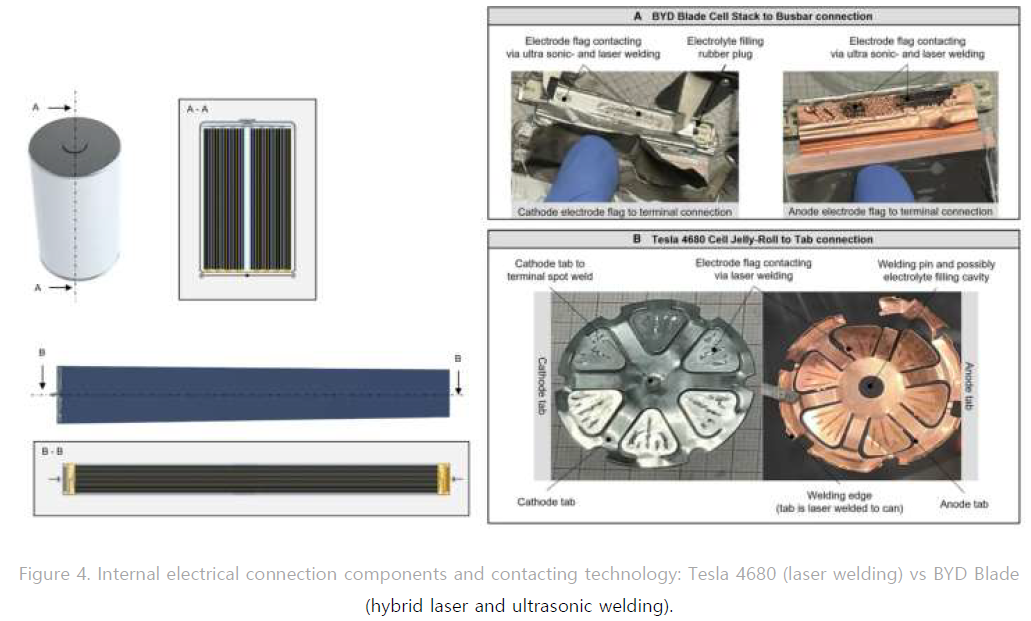

반면 BYD는 자체 특허를 보유한 라미네이션(lamination) 공정을 활용해 전극을 정밀하게 쌓아 올림으로써, 블레이드 배터리 고유의 형태를 정의하는 이례적인 대형 전극 조립체를 만들어낸다. 또한 평평한 각형 케이스 내부에서 전극과 단자 간의 연결 공간 효율성을 극대화하기 위해 하이브리드형 레이저와 초음파 용접 전략을 채택하고 있다. 해체 분석 연구를 통해 대략 €10/kWh의 원자재 비용 우세는 LFP 양극재 화학 조성(코발트와 니켈 배제), 단순화된 구조 부품, 그리고 대량 생산에 최적화된 제조 공정에서 비롯된다는 것을 알게 되었다.
두 제조업체 모두 음극재로 흑연을 사용하지만, 바인더 시스템에서 차이를 보인다. 테슬라는 폴리아크릴산(PAA)과 폴리에틸렌옥사이드(PEO)를 사용하는 반면, BYD는 카르복시메틸셀룰로오스(CMC)와 스티렌부타디엔고무(SBR)를 사용한다. PAA와 PEO는 실리콘을 함유한 음극에 대한 접착력이 더 강하고 향후 실리콘 음극재와의 호환 가능성이 있는 것으로 알려져 있으나, 반복적인 부피 변화 속에서 장기적인 안정성을 유지할 수 있는지는 지속적인 입증이 필요하다.
! 전문가 팁 : 내부 안정성 측정
폴리아크릴산(PAA) 및 폴리에틸렌옥사이드(PEO)와 같은 바인더의 선택은 전극과의 결합력을 유지하는 데 매우 중요하다. 그러나 시간이 지나면서 이 바인더들이 부풀어 오르거나 퇴화하면 전극 내부의 전도성 네트워크가 무너질 수 있다. 이러한 미시적인 변화를 평가하는 가장 직접적인 방법은 바로 전극 저항을 모니터링하는 것이다.
추천 솔루션: IEST 배터리 전극 저항 측정기(BER 시리즈)는 전극 두께 방향의 저항을 정밀하게 실시간(in-situ)으로 측정해 준다. 이를 통해 연구원들은 바인더 배합이 4680 및 블레이드 스타일 전극의 장기적인 전도성 안정성에 어떤 영향을 미치는지 정량화하여 확인할 수 있다.
4. 전략적 시장 포지셔닝
테슬라의 4680 배터리는 극대화된 에너지 밀도로 장거리 주행 성능을 겨냥하며 프리미엄 전기차의 벤치마크 역할을 이어가고 있다. 241 Wh/kg의 에너지 밀도는 현재 양산 중인 상용 리튬 이온 셀 중 최고 수준에 속한다. 반면, BYD의 블레이드 은 최고 주행거리보다는 '가격 경쟁력'과 '안전성'이라는 대중 시장의 요구에 정확히 부합하며, BYD가 글로벌 전기차 판매량에서 테슬라를 앞지르는 원동력이 되었다. 확장성, 안전성, 팩 통합의 단순화에 최적화된 블레이드 배터리의 설계는 전 세계적으로 비용을 의식하는 전기차 제조업체들에게 LFP를 핵심적인 선택지로 자리 잡게 만들었다.
해체 분석 연구를 통해 확인된 테슬라 4680 대비 BYD 블레이드 배터리의 €10/kWh에 달하는 원자재 비용 우세는 단순한 원가 지표가 아니다. 이는 소비자의 가격 민감도가 전기차 보급의 가장 큰 장벽으로 작용하는 시장에서, 전기차의 손익분기점을 결정짓는 요소다.
5. 미래 시사점
이번 해체 연구는 배터리 업계의 지속적인 양극 현상을 극명히 보여준다. 최고의 주행거리와 출력 밀도가 필요한 성능 중심에는 NCM 기반 시스템이, 안전성·수명·총소유비용이 구매 결정의 주된 요인인 비용 민감성 시장에는 LFP가 쓰이는 구조이다. 향후 전기차 보급이 가속화됨에 따라, 차세대 배터리 셀들은 에너지 밀도 향상, 열 관리 효율성, 그리고 제조 원가 절감을 동시에 균형 있게 달성하는 것이 중요하다.
241 Wh/kg의 에너지 밀도 우위를 유지하면서도 per-kWh당 제조 원가를 낮추고 있는 테슬라의 4680 셀 생산 효율화 혁신과 블레이드 포맷을 통해 달성한 BYD의 제조 규모 양산 혁신은 전기차 배터리 시장이 성숙해가는 두 가지 핵심 경로를 잘 보여주는 모범 사례다. 2026년의 전기차 시장은 어느 한 가지 화학 조성이나 포맷으로 통합되지 않고, 각기 다른 수요 시장 부분의 요구를 충족시키며 이 두 가지 경로를 모두 유지해 나갈 것이다.
6. Reference
Contrasting a BYD Blade prismatic cell and Tesla 4680 cylindrical cell with a teardown analysis of design and performance. Cell Reports Physical Science, 2025.
