<Cyclic Voltammetry(CV): The Diagnostic Report for Electrode Materials>
1. 순환전압전류법(Cyclic Voltammetry)이란 무엇인가요?
순환전압전류법(CV)은 전극 재료의 "진단 보고서" 및 "성능 디코더"로 흔히 불리는 기본적인 전기화학 특성 분석 기법입니다. CV의 원리는 작업 전극에 삼각파형 전위(예: -0.2V → 1.0V → -0.2V)를 인가하면서 전류 반응을 기록하여 닫힌 전류-전압 곡선(CV 곡선)을 생성하는 분석방법 입니다. 이 과정은 배터리의 동적 충전/방전 동작을 시뮬레이션하여 다음과 같은 정보를 제공합니다.
- 산화환원 특성: 피크 전위는 활성 물질의 반응 전위에 해당하고, 피크 전류는 반응 속도론(reaction kinetics)을 반영합니다.
- 가역성: 산화/환원 피크 사이의 전위 차(Ep)가 작을수록 가역성이 더 높음을 나타냅니다.
- Mass Transport 메커니즘: 주사 속도 의존성은 확산 제어 반응과 표면 제어 반응을 구분합니다.
- 안정성: 사이클 이후 최대 전류/면적의 변화는 재료 저하(degradation)를 정량화합니다.
리튬 이온 배터리 연구에서 순환 전압 전류법은 Li+의 삽입/탈리(예: 0.2V에서의 graphite vs Li+/Li)나 전해질 분해(>4.5V)와 같은 과정을 시각화하여 "전기화학적 ECG(심전도)"로 기능합니다.
2. 실험 데이터 및 해석
셀 : 24mAh 코인 셀(LiCoO2 cathode vs. graphite anode)
장비: IEST ERT6008-5V100mA 고정밀 전기화학 분석기(0.01% F.S. 정확도)
조건: 스캔 속도: 0.1/0.2/0.5 mV/s; 전압 범위: 3.0–4.2 V vs. Li+/Li

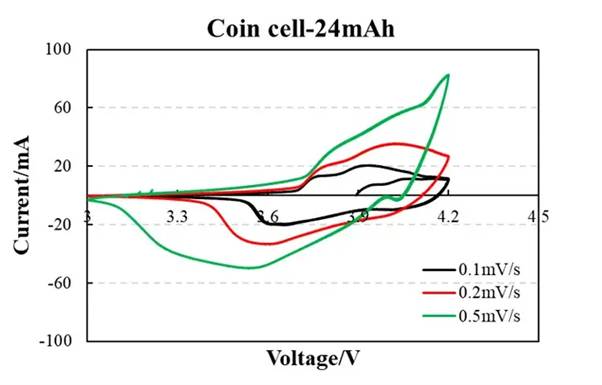

그림 1. 실험 데이터
낮은 스캔 속도(0.1 mV/s, 검정색 곡선):
- 낮은 피크 전류(~0.5 mA)와 대칭적인 산화환원 피크는 최소한의 분극(확산 제어 공정)을 나타냅니다.
- 피크 차이 Δ Ep > ≈ 60 mV(이론적 59 mV/n에 근접)는 높은 가역성의 Li+ 이온의 삽입/탈입을 나타냅니다.
높은 스캔 속도(0.5 mV/s, 초록색 곡선):
- 최대 전류는 ~1.2 mA로 증가하지만 Δ Ep는 90 mV로 넓어져 전하 이동 저항과 kinetic 분극을 나타냅니다.
- 곡선 형태가 유지된다는 것은 뛰어난 구조적 안정성(기생 반응 피크 없음)을 의미합니다.

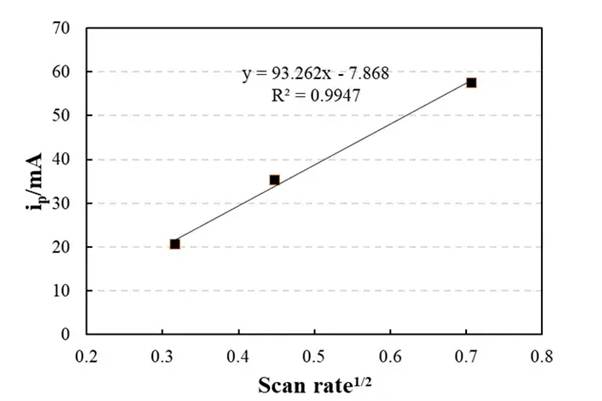

그림 2. 선형 피팅 플롯
선형 피팅: y = 93.262x - 7.868，R² = 0.9947
- 피크 전류 i_p는 스캔 속도의 제곱근에 비례하는데, 이는 Randles-Sevcik 방정식과 일치합니다.
- 기울기(93.262)는 Li 확산 계수 D ≈ 10-10 cm2/s(일반적인 흑연 범위)를 나타냅니다.
- 0에 가까운 절편(-7.868 mA)은 무시할 수 있는 비패러데이(이중층 충전) 효과를 나타냅니다.

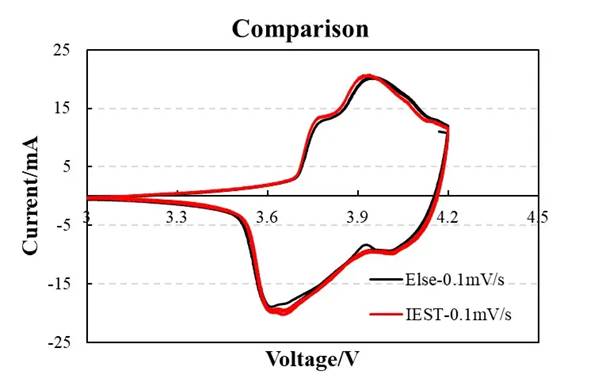

그림 3. 장비 비교(IEST vs 타사 장비)
IEST의 CV 분석 장비 및 다른 전기화학 워크스테이션(예: BioLogic 사 장비)의 일치율은 특히 비정상적 변동이 없는 고전압 영역(4.0-4.2V)에서 95% 이상이며, 이는 데이터 신뢰성과 연구의 요구사항 충족을 입증합니다.
3. 주요 방정식 및 결론
실험 결과는 Randles–Ševčík 방정식과 일치합니다.
그림 3. Randles–Ševčík 방정식
변수:
- i_p: 피크 전류
- F: 패러데이 상수
- A: 전극 면적
- n: 전자 전달 수
- D: 확산계수
- C0: 표면 농도
- v: 스캔 속도
- R, T: 기체상수 & 절대온도
본질적으로 이 방정식은 피크 전류 i_p가 주사 속도 v의 제곱근에 정비례함을 보여줍니다. 결과적으로 CV 곡선의 모양은 주사 속도에 따라 달라지지만, 기본 프로파일은 일정하게 유지됩니다.
4. 요약
순환전압전류법(CV)은 전극 재료에 대한 포괄적인 진단 도구이자 성능 프로파일러 역할을 합니다. 위 실험은 IEST 장비의 성능을 강조하는 동시에 우수한 분석 기능을 보여줍니다. IEST의 장비는 BioLogic 브랜드와 동일한 데이터 정확도를 유지하며, 비교 편차를 1.5% 이내로 엄격하게 관리하고 비용 측면에서도 상당한 이점을 제공합니다.
특히, 2025년 2분기에 혁신적인 지능형 전기화학 데이터 분석 시스템을 출시하여 고급 CV 곡선 처리를 구현할 예정입니다.
- Batch Cyclic Voltammetry(CV) curve visualization
- Feature point identification and smoothing algorithms
- Automated peak recognition/fitting for extracting peak position, height, and area parameters
- Cyclic Voltammetry(CV) curve smoothing functionality
클라우드 기반 데이터 동기화를 통합하여 중앙 데이터베이스와 클라우드 데이터베이스 간의 실시간 인터페이싱이 가능해졌습니다.
정밀성, 지능성, 그리고 신뢰성을 갖춘 IEST 전기화학 분석기는 점점 더 많은 실험실에서 주요 전기화학 진단 플랫폼으로 자리 잡고 있습니다. 연구 개발부터 양산까지 포괄적인 테스트 기능을 제공하는 전문 솔루션을 직접 경험해 보시기 바랍니다.
* 원문은 첨부 파일을 통해 확인하실 수 있습니다.
