유리로 만들어진 셀 바이알은 충격에 매우 약합니다. 특히, H type 셀의 주둥이(Flange) 부분은 세밀하고 정교하게 작업되어 더욱 조심하셔야 합니다.
실제로 셀 조립 중 파손으로 인한 재구매 고객 비율이 높습니다. 파손된 셀은 수리가 불가한 경우가 대부분이므로, H type 셀(EC-Frontier 사의 VB 시리즈 혹은 클램프를 이용하여 셀을 고정하는 모든 형태의 제품)을 구매 및 사용하시는 고객께서는 아래의 조립 방법 및 유의사항을 참고하시어 조립 시 파손의 위험을 최소화하시기 바랍니다.
2. 조립 순서 및 방법
(1) 주둥이(Flange)를 고정하는 클램프의 간격을 충분히 넓혀 놓습니다.
(2) Gasket과 Filter를 양쪽 바이알의 Flange 사이에 놓고, 바이알을 양쪽에서 겹쳐 이들을 움직이지 않게 잘 고정시킵니다. ※Membrane 사용 시에는 Gasket과 Filter 제외
(3) 벌려둔 클램프에 셀 바이알의 Flange부분을 잘 맞춰서 조심스럽게 거치합니다.
(4) 아래 그림과 같은 순서로 클램프의 나사를 돌아가면서 약한 힘으로 조금씩 조여가며, 천천히 고정시킵니다. 만약 네 귀퉁이를 번갈아 조이지 않고 한 쪽의 나사만 끝까지 조이거나, 너무 강한 힘으로 타이트하게 조일 경우 파손의 위험이 있습니다. 이 과정에서 파손이 가장 많이 일어나므로 각별히 유의합니다.
3. 제품이 파손되었을 경우
클램프 체결 작업 중 Flange 부분이 파손되면 제조사에서도 수리가 불가능하므로, 셀 바이알만 따로 재구매하셔야 합니다. 새로 구매하셔야 하는 경우 제품구매/견적문의 게시판을 통해 문의 주시면 영업 담당자가 구매 절차를 도와 드리겠습니다.
간혹 사용하지 않은 새 전극 내부에 결정이 발견되는 경우가 있는데, 이는 온도의 차이 때문입니다. 10~15℃ 이하로 기온이 내려가면 용해도가 낮아져 결정이 생기게 되는데 이 때문에 겨울철에 특히 많이 발생할 수 있습니다. 영하의 날씨에는 택배로 이동하는 도중에도 그 환경에 따라 결정이 생기기도 합니다.
전해질 용액 성분이 Saturated KCl인 제품에서 가장 많이 보이는 현상인데, 3M KCl 또는 3M NaCl 용액이 들어있는 제품에서도 결정이 발견될 수 있습니다. 따라서 본 내용에 해당하는 제품들을 사용 및 보관할 때, 온도가 낮은 환경에서는 제품에 결정이 발생할 가능성이 있는 점 참고 부탁 드립니다.
2. 이미 결정이 생겼을 때의 해결 방법
1) 중탕하여 내부 결정을 녹입니다.
2) 내부 전해질을 새로 교체합니다. 자세한 방법은 다음의 항목을 참고해 주시기 바랍니다.
3. 내부 전해질 교체 방법
1) 전극 본체에 붙어있는 실링Sealing 스티커 등 각종 부착물을 제거합니다.
2) 피펫을 이용하여 전극 본체와 홀더의 내부 전해질 용액을 비커에 덜어냅니다. 직접 전극 홀더를 잡고 기울여 비커에 부어서 덜어내도 되지만, 결정이 생긴 부분이 잘 배출되지 않을 수 있습니다.
3) 1차로 비워낸 내부에 증류수를 넣고, 섞어가면서 결정이 된 KCl을 녹인 다음, 내용물을 다시 비커에 덜어냅니다. 이 과정은 제품 내부의 결정이 완전히 사라질 때까지 여러 번 반복해 줍니다.
4) 덜어내고 남은 증류수를 최대한 제거하기 위해, 전극의 끝을 잡고 손가락 끝으로 톡톡 털어줍니다.
5) 새로운 전해질 용액을 새 피펫(사용하던 피펫을 재사용할 경우 불순물이 들어갈 수 있습니다)을 사용하여 버블이 생기지 않도록 잘 채워줍니다. 만약 버블이 생겼다면, 4번 과정에서 전극의 끝을 잡고 털어냈던 것과는 달리 그 반대쪽을 잡고 손가락 끝으로 톡톡 털어줍니다.
6) 교체가 완료된 전극은 보관 용기에 담아 하루 정도 보관하여, Tip이 용액에 충분히 적셔지도록 기다려 줍니다.
4. 전해질 교체 후에도 문제 발생 시
만약 내부 결정을 중탕으로 녹이거나 새 전해질로 교체했음에도 불구하고 실험값이 제대로 얻어지지 않는다면, 전극의 Tip이 막혔을 가능성이 있습니다. 이런 경우에는 막힌 Tip을 물이 담긴 비커에 담근 다음, 소니케이터Sonicator를 이용해 소니케이션을 진행해야 합니다. 이 때, 소니케이터에 제품을 직접 넣으면 Tip이 깨지게 되므로 꼭 비커에 담아서 진행합니다.
1. 채널 캘리브레이션(Calibration)이란?
사용 중이던 장비의 고장이 의심될 때, 더미셀 테스트와 함께 장비의 이상 유/무를 확인 및 검증할 수 있는 방법입니다.
※ 캘리브레이션 작업 전 주의사항
1) 본 방법은 다음과 같은 Premium line 장비에만 적용 가능합니다 : SP-200, SP-240, SP-300, VSP-300, VMP-300

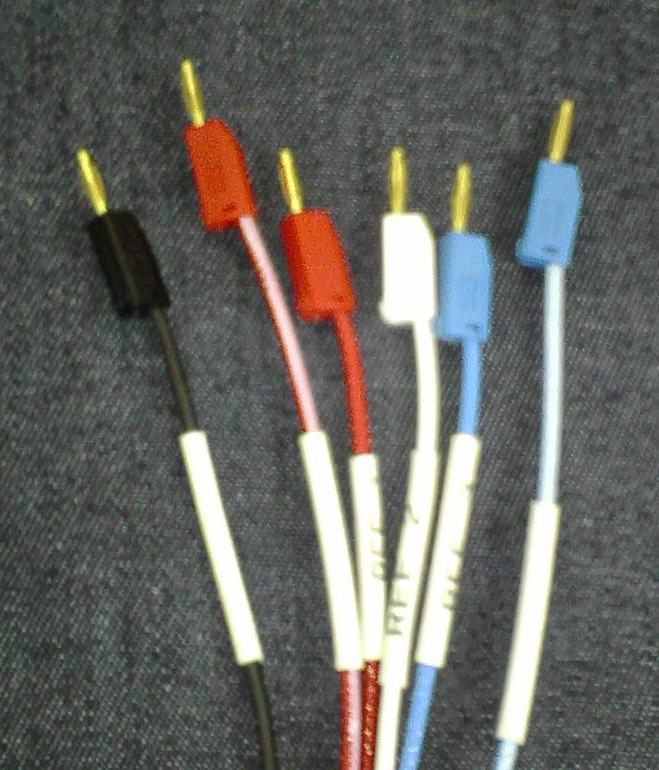

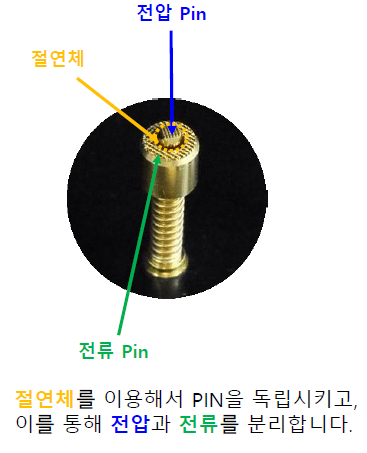

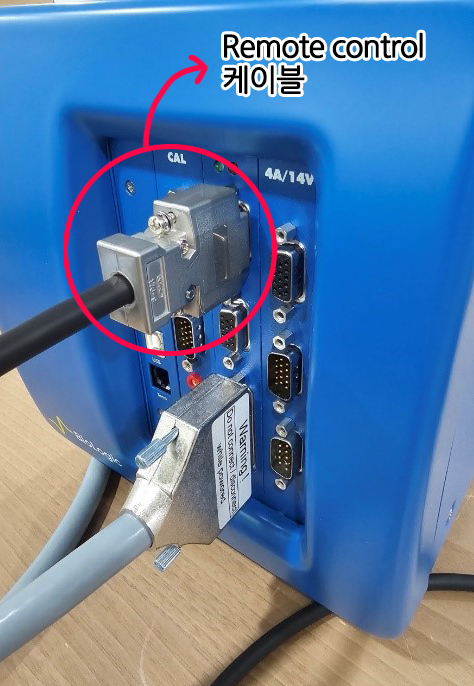

2) 실행 전, Premium 장비 구매 시 제공되는 아래 사진과 같은 케이블을 준비하셔야 합니다.
2. 실행 순서
1) EC-Lab 소프트웨어 상단 바에서 [Tools] - [Channel Calibration] 을 선택합니다.
2) 채널이 여러 개일 경우, 원하는 Channel board 를 선택합니다.
3) 채널 선택 완료 후, Channel board, Booster board 혹은 Channel & Booster(Amplifier) 중 선택합니다. 그 다음 [Calibration]을 눌러 진행합니다.
4) 아래와 같은 창이 뜨면 [Next]를 눌러 진행합니다
5) 아래 사진과 같이 규격에 맞는 케이블을 사용하여 Calibration board 및 Channel board 와 연결하고 [Finish]를 누릅니다.
6) Booster(amplifier)가 있는 장비의 경우 booster의 종류를 확인하고 [Next]를 누릅니다.
7) 안내에 따라 케이블을 Amplifier, Calibration board 및 Channel board 와 연결하고 [Next]를 누릅니다.
※ Booster의 P1과 P2의 Plug는 4mm로 굵기 때문에 아래 사진과 같은 4/2mm 어댑터에 장착 후,
Calibration board 보드에 연결합니다.

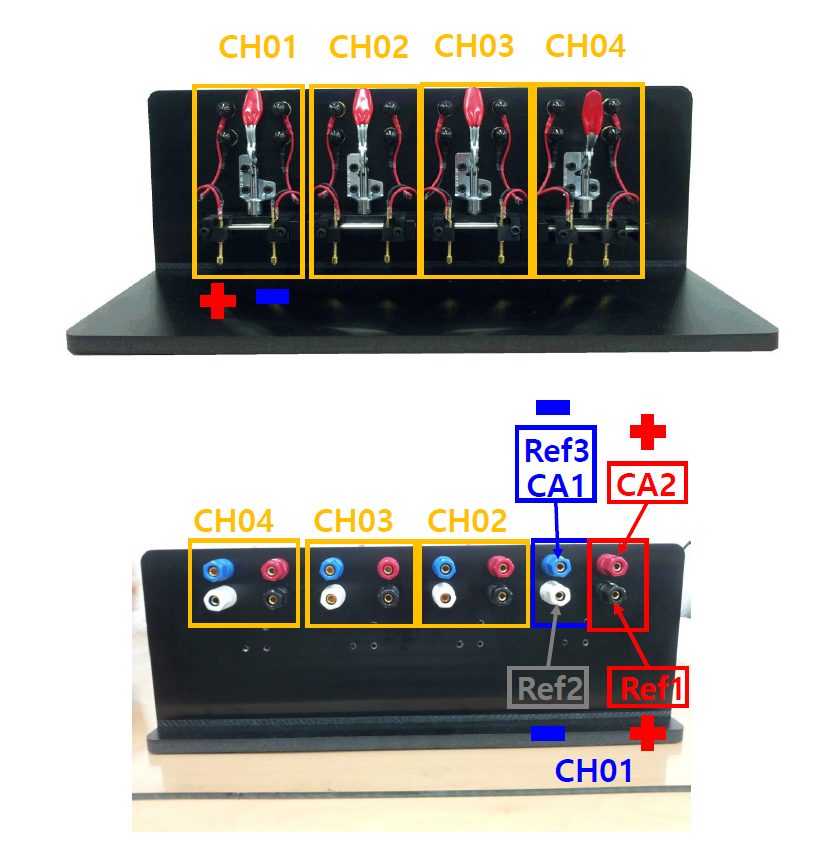

1. Booster 실험 시 사용되는 더미셀(Dummy cell for booster)
장비에 내장형, 외장형 Booster를 장착하여 실험 시 이용할 수 있는 테스트 용도의 셀입니다.
이 더미셀을 연결해서 테스트한 결과를 분석하여 장비의 이상 유무를 확인할 수 있습니다.
※Premium booster(내장형)의 경우 [2A/30V], [4A/10V], [10A/6V] 제품과 Essential booster(외장형)의 경우 [80A/HCP-803], [100A/HCP-1005] 제품과 HCV-3048, FlexP series 는
사진의 더미셀로는 테스트가 불가능합니다.
2. 더미셀 테스트 방법

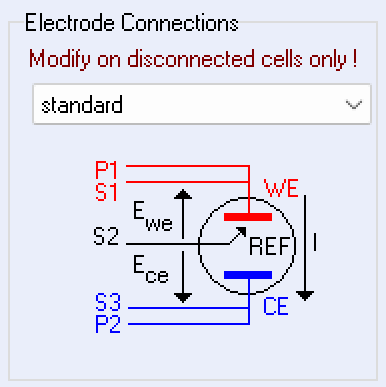

1) 장비의 케이블 색깔, 굵기별로 Dummy cell 에 연결합니다.
• 내장형 부스터의 경우 일반 케이블의 P1, P2 단자를 Booster의 4mm BNA P1, P2 뒤에 각각 연결합니다.
2) EC-Lab 소프트웨어를 실행 후, [Insert Techniques] 창에서 [CA],[CP] 혹은 [PEIS] 테크닉을 선택합니다.
3) [CA], [CP] 실험이라면, I=V/R 에 맞춰 Control 및 Measure 값을 확인합니다.
4) [PEIS] 실험이라면, dummy cell 저항 값인 5mΩ 정도가 X축에서 나오는지 확인합니다.
5) [File Selection] 창의 Graph plot에서 X = time/s, Y1= control/V , Y1 = Ewe/V 로 각각 선택합니다.
6) 마지막으로 Control 값과 실측 값의 차이 비교합니다.
• Multichannel의 경우 Cell Cable을 교체하여 테스트합니다.
위와 같이 더미셀 테스트를 진행한 뒤, 해당 자료들을 분석하면 문제의 원인이 장비 자체의 결함에서 오는 것인지, 다른 요인 때문 인지를 확인할 수 있습니다.
진행하신 더미셀 테스트 결과에 대해 궁금하신 점은 기술지원부로 문의 주시면 답변 드리도록 하겠습니다.
1. 유리로 된 셀 바이알을 다룰 때에는 각별히 주의해 주세요!
유리로 만들어진 셀 바이알은 충격에 매우 약합니다. 특히, H type 셀의 주둥이(Flange) 부분은 세밀하고 정교하게 작업되어 더욱 조심하셔야 합니다.
실제로 셀 조립 중 파손으로 인한 재구매 고객 비율이 높습니다. 파손된 셀은 수리가 불가한 경우가 대부분이므로, H type 셀(EC-Frontier 사의 VB 시리즈 혹은 클램프를 이용하여 셀을 고정하는 모든 형태의 제품)을 구매 및 사용하시는 고객께서는 아래의 조립 방법 및 유의사항을 참고하시어 조립 시 파손의 위험을 최소화하시기 바랍니다.
2. 조립 순서 및 방법
(1) 주둥이(Flange)를 고정하는 클램프의 간격을 충분히 넓혀 놓습니다.
(2) Gasket과 Filter를 양쪽 바이알의 Flange 사이에 놓고, 바이알을 양쪽에서 겹쳐 이들을 움직이지 않게 잘 고정시킵니다. ※Membrane 사용 시에는 Gasket과 Filter 제외
(3) 벌려둔 클램프에 셀 바이알의 Flange부분을 잘 맞춰서 조심스럽게 거치합니다.
(4) 아래 그림과 같은 순서로 클램프의 나사를 돌아가면서 약한 힘으로 조금씩 조여가며, 천천히 고정시킵니다. 만약 네 귀퉁이를 번갈아 조이지 않고 한 쪽의 나사만 끝까지 조이거나, 너무 강한 힘으로 타이트하게 조일 경우 파손의 위험이 있습니다. 이 과정에서 파손이 가장 많이 일어나므로 각별히 유의합니다.
3. 제품이 파손되었을 경우
클램프 체결 작업 중 Flange 부분이 파손되면 제조사에서도 수리가 불가능하므로, 셀 바이알만 따로 재구매하셔야 합니다. 새로 구매하셔야 하는 경우 제품구매/견적문의 게시판을 통해 문의 주시면 영업 담당자가 구매 절차를 도와 드리겠습니다.
1. 기준전극에 결정이 생성되는 원인?
간혹 사용하지 않은 새 전극 내부에 결정이 발견되는 경우가 있는데, 이는 온도의 차이 때문입니다. 10~15℃ 이하로 기온이 내려가면 용해도가 낮아져 결정이 생기게 되는데 이 때문에 겨울철에 특히 많이 발생할 수 있습니다. 영하의 날씨에는 택배로 이동하는 도중에도 그 환경에 따라 결정이 생기기도 합니다.
전해질 용액 성분이 Saturated KCl인 제품에서 가장 많이 보이는 현상인데, 3M KCl 또는 3M NaCl 용액이 들어있는 제품에서도 결정이 발견될 수 있습니다. 따라서 본 내용에 해당하는 제품들을 사용 및 보관할 때, 온도가 낮은 환경에서는 제품에 결정이 발생할 가능성이 있는 점 참고 부탁 드립니다.
2. 이미 결정이 생겼을 때의 해결 방법
1) 중탕하여 내부 결정을 녹입니다.
2) 내부 전해질을 새로 교체합니다. 자세한 방법은 다음의 항목을 참고해 주시기 바랍니다.
3. 내부 전해질 교체 방법
1) 전극 본체에 붙어있는 실링Sealing 스티커 등 각종 부착물을 제거합니다.
2) 피펫을 이용하여 전극 본체와 홀더의 내부 전해질 용액을 비커에 덜어냅니다. 직접 전극 홀더를 잡고 기울여 비커에 부어서 덜어내도 되지만, 결정이 생긴 부분이 잘 배출되지 않을 수 있습니다.
3) 1차로 비워낸 내부에 증류수를 넣고, 섞어가면서 결정이 된 KCl을 녹인 다음, 내용물을 다시 비커에 덜어냅니다. 이 과정은 제품 내부의 결정이 완전히 사라질 때까지 여러 번 반복해 줍니다.
4) 덜어내고 남은 증류수를 최대한 제거하기 위해, 전극의 끝을 잡고 손가락 끝으로 톡톡 털어줍니다.
5) 새로운 전해질 용액을 새 피펫(사용하던 피펫을 재사용할 경우 불순물이 들어갈 수 있습니다)을 사용하여 버블이 생기지 않도록 잘 채워줍니다. 만약 버블이 생겼다면, 4번 과정에서 전극의 끝을 잡고 털어냈던 것과는 달리 그 반대쪽을 잡고 손가락 끝으로 톡톡 털어줍니다.
6) 교체가 완료된 전극은 보관 용기에 담아 하루 정도 보관하여, Tip이 용액에 충분히 적셔지도록 기다려 줍니다.
4. 전해질 교체 후에도 문제 발생 시
만약 내부 결정을 중탕으로 녹이거나 새 전해질로 교체했음에도 불구하고 실험값이 제대로 얻어지지 않는다면, 전극의 Tip이 막혔을 가능성이 있습니다. 이런 경우에는 막힌 Tip을 물이 담긴 비커에 담근 다음, 소니케이터Sonicator를 이용해 소니케이션을 진행해야 합니다. 이 때, 소니케이터에 제품을 직접 넣으면 Tip이 깨지게 되므로 꼭 비커에 담아서 진행합니다.
1. 채널 캘리브레이션(Calibration)이란?
사용 중이던 장비의 고장이 의심될 때, 더미셀 테스트와 함께 장비의 이상 유/무를 확인 및 검증할 수 있는 방법입니다.
※ 캘리브레이션 작업 전 주의사항
1) 본 방법은 다음과 같은 Essential line 장비에만 적용 가능합니다 : SP-50(e), SP-150(e), VSP, VSP-3(e), VMP-3(e), HCP-803, HCP-1005
2) 실행 전, 채널 보드에 연결되어 있던 셀 케이블을 반드시 모두 분리한 뒤 진행해야 합니다. 케이블을 분리하지 않고 진행할 경우 작업이 정상적으로 진행되지 않습니다.
2. 실행 순서
1) EC-Lab 소프트웨어 상단 바에서 [Tools] - [Channel Calibration] 을 선택합니다.

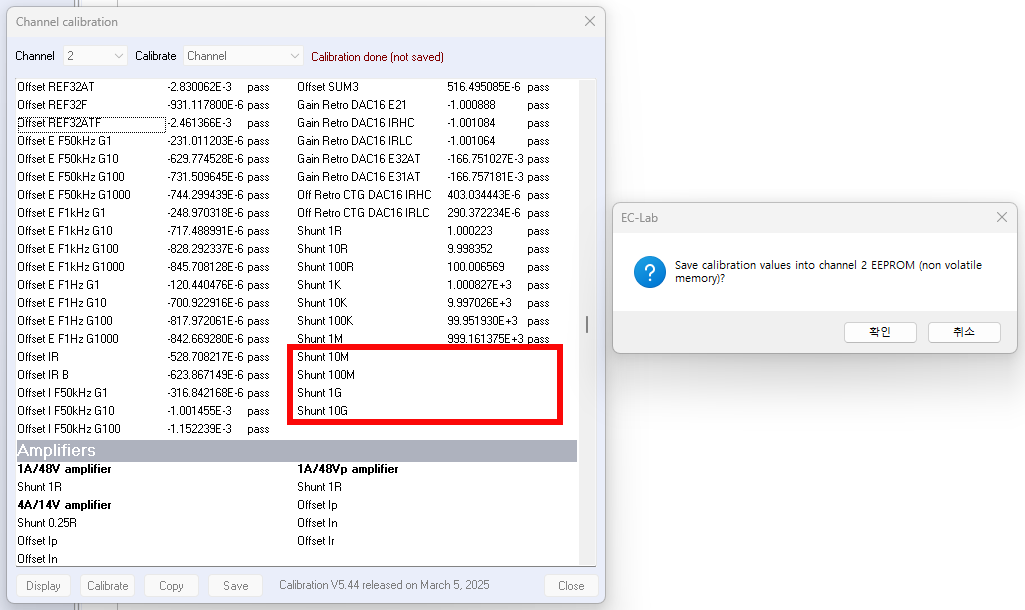

2) 아래와 같은 경고창이 뜨면, 각각 [Yes]와 [OK]를 클릭하여 계속 진행합니다.
3) 채널이 여러 개인 경우, 원하는 채널을 선택한 후 [Calibration]을 눌러 진행합니다.
4) 캘리브레이션이 이상 없이 정상 진행되어 종료되면 아래와 같은 메시지가 출력되며, [OK]를 클릭합니다.
* 움직이는 이미지입니다. 순서대로 참고해 주세요.
1. 기존 Shrink tube에 세로로 칼집을 내어 제거할 준비를 합니다.
2. 튜브와 tip 제거 후, 용액이 아래로 흐르지 않도록 주의합니다.
3. 새로운 Shrink tube를 2~3등분해서 준비합니다.
4. 잘라놓은 Shrink tube를 전극 끝 부분에 꽂습니다.
5. 준비된 Frit을 핀셋으로 집어, 튜브 끝 부분에 넣습니다.
6. 열을 가하여 Shrink tube를 수축시킵니다.
7. 전극을 바로 세워서 튜브 끝 부분을 손가락으로 톡톡 치며 기포를 제거합니다.
8. 수축시키고 남은 Shrink tube의 끝 부분을 제거합니다.
9. 교체 작업이 끝난 뒤, 전극 안의 전해질이 새어나오는지 확인합니다.

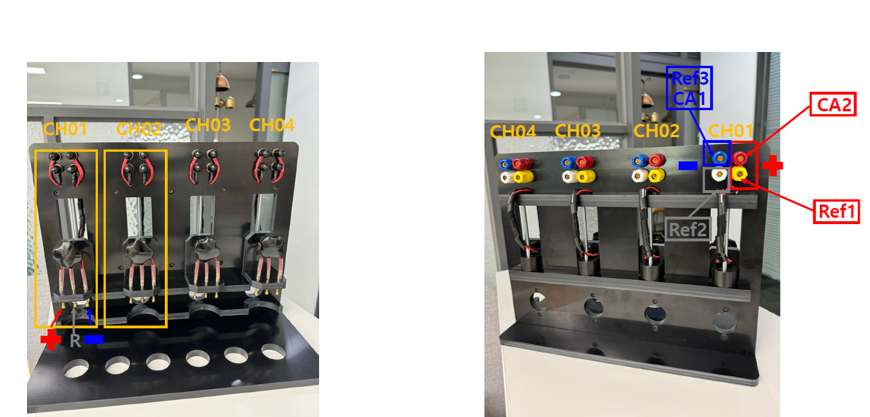

1. 더미셀(Dummy cell)이란?
BioLogic의 장비 구매 시, 기본 구성품으로 포함되어 있는 테스트 용도의 셀입니다. 이 더미셀을 연결해서 테스트한 결과를 분석하여 장비의 이상 유무를 확인할 수 있습니다.
▲ 더미셀은 Test Box라고 표기되어 있거나, DC-2(초기 버전)와 DC-3(신규 버전)으로 표기되어 있습니다.
2. 더미셀 테스트 방법

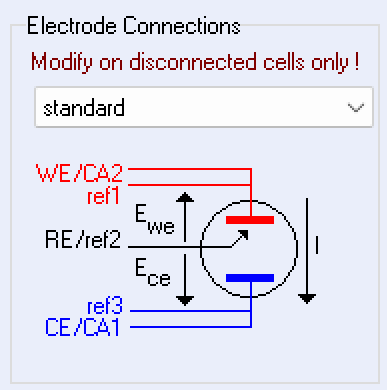

1) 아래 이미지와 같이, 더미셀 앞면 단자의 각 색깔 별로 세 부분으로 나누어 연결합니다.
2) EC-Lab 소프트웨어를 실행 후, [Insert Techniques] 창에서 [CV] 혹은 [PEIS] 테크닉을 선택합니다.
3) [CV] 혹은 [PEIS] 테크닉 선택 시, 아래 설정 창에서 dummy cell에 연결 후 불러지는 기본값으로 진행합니다.
4) [CV] 실험이라면, I=V/R 에 맞춰 Control 및 Measure 값을 확인합니다.
5) [PEIS] 실험이라면, 더미셀 값인 두 Semi Circle이 아래 이미지와 같이 그려지는지 확인합니다.
위와 같이 더미셀 테스트를 진행한 뒤, 해당 자료들을 분석하면 문제의 원인이 장비 자체의 결함에서 오는 것인지, 다른 요인 때문 인지를 확인할 수 있습니다. 진행하신 더미셀 테스트 결과에 대해 궁금하신 점은 기술지원부로 문의 주시면 답변 드리도록 하겠습니다.
⋄ 자료실에서 [1. 새로운 Potentiostat 시작하기]의 part3 동영상을 참고하실 수 있습니다.
USB 케이블의 경우에는 자동으로 드라이버가 설치되며 연결됩니다.
※ 이더넷(Ethernet) 케이블의 경우, 아래와 같은 방법으로 IP 주소를 설정해야 합니다.
1. [찾기]에서 [네트워크 상태]를 입력 후 실행합니다.
2. 아래 이미지와 같은 화면에서 [어댑터 옵션 변경]을 클릭합니다.

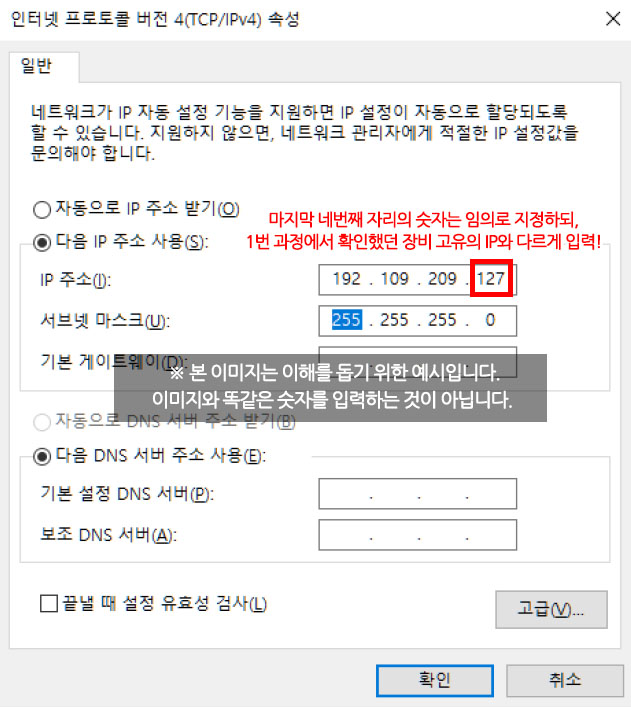

3. 아래와 같은 순서로 속성을 변경합니다.
1) 마우스 우클릭 후 [속성] 선택
3) 아래 첨부된 이미지와 같은 IP를 입력
4. IP 설정 후, [Devices]에서 장비 연결 및 연결 장비 목록을 관리할 수 있습니다.

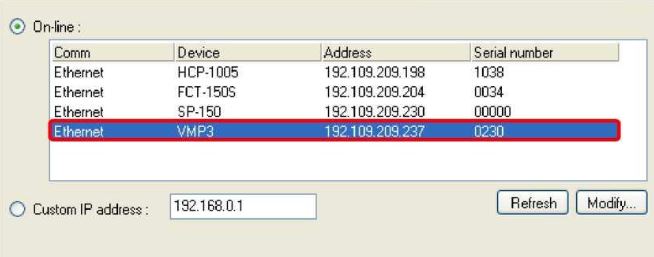

5. Devices에서 [+] 버튼을 눌러 [New Device] 창을 불러온 뒤, [On-line] 탭에 장비가 보이면 하단의[Select] 버튼을 눌러 해당 장비를 연결합니다.
⋄ 자료실에서 [1. 새로운 Potentiostat 시작하기]의 part3 동영상을 참고하실 수 있습니다.
1. 사용 방법
2) Working electrode를 패드와 수직이 되도록 세우고, 원을 그리며 문지릅니다.
3) Pad를 Alumina pad로 교체하고 Polishing alumina를 몇 방울 떨어뜨립니다.
4) 2번과 마찬가지로 원을 그리며 문지른 후, 증류수로 전극 표면을 닦고 건조시킵니다.
2. 주의사항
1) 전극 표면 세척 시, Polishing kit를 사용하시는 것이 가장 좋습니다. 다른 방법으로 세척하실 경우 특히 유의해 주시기 바랍니다.
2) PFCE 전극 & Pyrolytic Graphite 전극의 경우에는 Polishing kit를 사용하지 마십시오.
