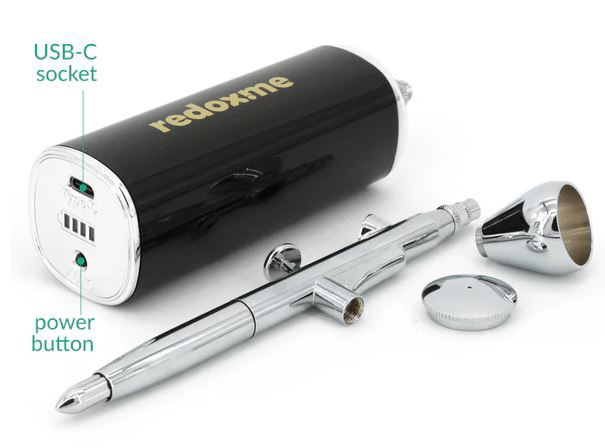

Smart Airbrush

·  스프레이 코팅 증착을 위한 휴대용 에어브러쉬

·  구성 요소

1) 충전식 내장 배터리가 장착된 compressor

2) trigger가 장착된 dual-action 에어브러쉬 gun

3) gravity ink containter

·  일반적인 25 x 25mm 박막 제조에 사용

·  Application

- Thin-film deposition

- Graphitization of metal current collector

- Building up : supercapacitors, batteries, electrochromic windows

·  기판에 용매가 축적되지 않도록, 증착 전에 기판을 가열하여 사용 권장

·  미세한 작업 시에는 바늘을 노즐 쪽으로 당기고, 에어브러쉬를 표면 가까이 위치하여 잉크가 적게 나오도록 할 수 있음

·  공기압, 활성물질의 농도, 기판과의 거리, 노즐 등을 고려하여 증착 작업

·  세척 시에는 compressor와 gun을 분리하고, 수돗물을 사용하여 세척

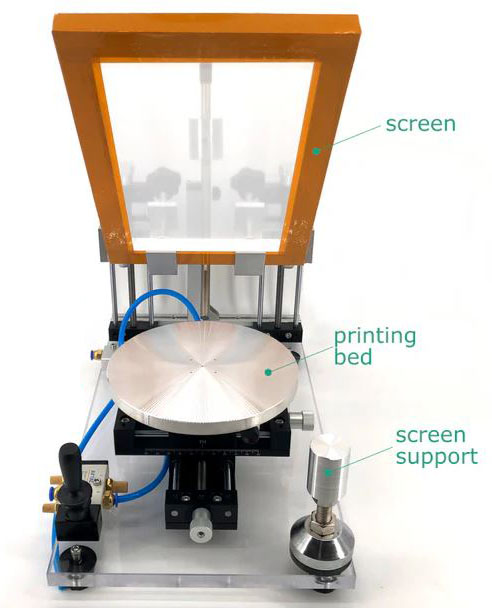

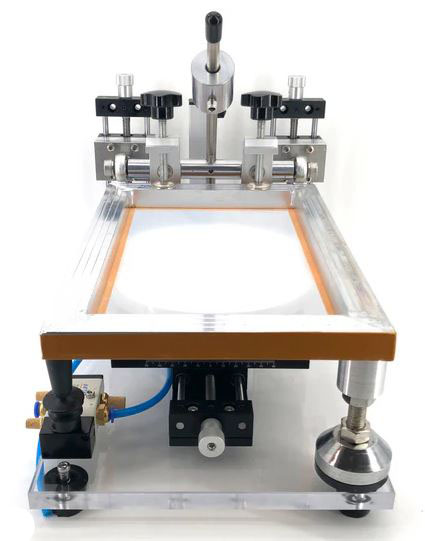

Laboratory Screen Printer - manual

·  다양한 유기/무기 전기화학 장비/전극 개발에 적합한 페이스트 물질의 습식 증착을 위한 수동 스크린 프린터

·  기능성 잉크를 기판(평평한 표면 or 다공성 멤브레인) 위에 증착시키는 스크린 프린팅 기법

·  점성이 강한 잉크에 적합함

·  최대 100x100mm 크기의 기판

·  흄 후드 또는 글로브 박스 내에서 사용 가능

·  프린팅 공정의 parameters : 잉크의 점성, 잉크 고체 함량, 스크린 mesh 크기, 기판의 습윤성, 스퀴지 압력, 스퀴지 각도, 인쇄 속도, 스냅오프 거리

·  Application

- 박막 증착

- 은 또는 탄소와 같은 전도성 트랙 인쇄

- Building up : supercapacitors, batteries, electrochromic windows
