Battery JIG
배터리 지그
Battery JIG
악세사리 제품은 PC 화면으로 보시는 것을 권장합니다.
* 화면 하단의 [PC 모드로 보기]를 클릭하시면
모바일에서도 PC 화면과 동일하게 보실 수 있습니다.
Battery Jig
(NeoScience)
· 네오사이언스 제작 배터리 JIG
· 금도금 4단자 측정
· 전류 측정범위 : 최대 10A (옵션: 최대 100A 이상)
· 채널 별 독립 측정 가능
· 채널 수, 형태, 크기 등 맞춤제작 가능
· Pouch cell type JIG 의 경우, 배터리 크기별로 음극/양극 간의 단자 거리조절 가능
NBH-1 | NBH-1-C | NBH-1-P | |
Battery type | Cylindrical cell | Coin cell | Pouch cell |
Standard model | 4 ch | ||
Dimensions (W x H x D, cm) | 23.5 x 31 x 15 | 18 x 22 x 15 | 34 x 14 x 18 |
Battery Holders
(BioLogic)
· 실험용 Battery cell을 장비에 연결하기 위한 장치
· 2단자, 4단자 측정 가능

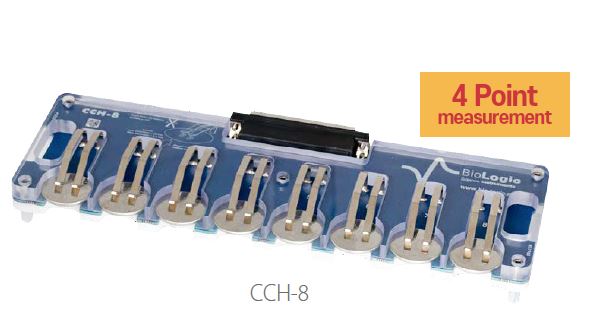

CCH-1 | CCH-8 | CCH | |
| Cat. No. | 096-126 | 096-128/H | 092-22/14 |
| Number of channels | 1 | 8 | 4 |
| Measurement point | 4 point | 2 point | |
| Cell max. diameter / mm | 24 | ||
| Cell height / mm | 1.6 - 3.2 | 3 | |
| To be used with | BCS-805/810 (direct connection). All instruments (using the 2 mm pins). | MPG2, VMP3, VMP-3e | |
CCH-8 cables
| Purpose | Length | Compatible with | Cat. No. |
| For BCS-8XX | 2.5m | BCS-805 BCS-810 | 096-128/C25 |
| 5m | 096-128/C50 | ||
| For VMP series | 75cm | VSP / VSP-3e VMP-3e VSP-300 VMP-300 MPG2 | 092-22/24a |
| 2.5m | 092-22/24b |
