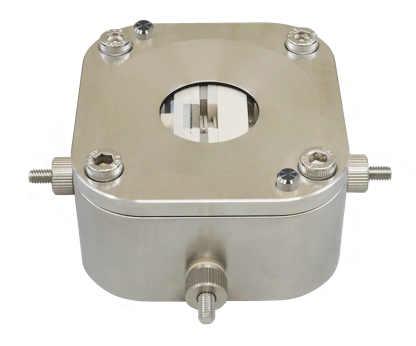

SB2300
(EC-Frontier)

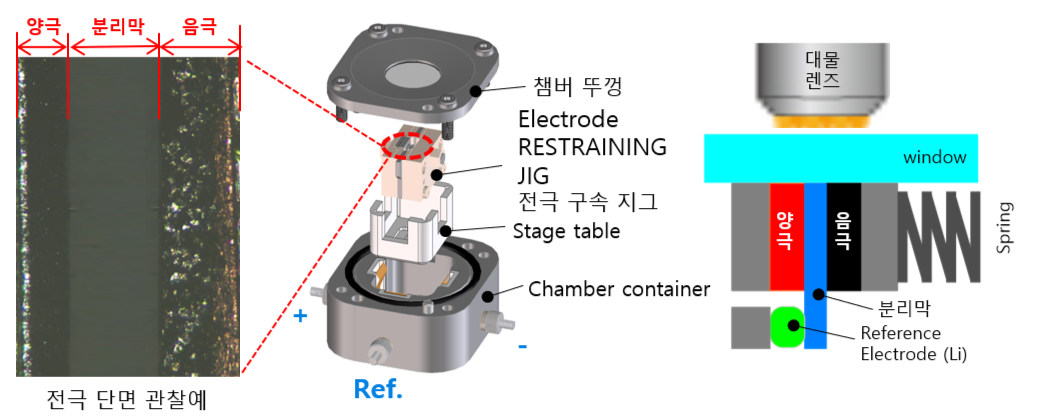

• Cross Section Optical Cell
• 충전/방전 상태에서의 In-Situ 라만 측정 가능
• Hand Punch 별도 구매 가능
리튬 이온 전지로 대표되는 이차전지의 충방전 과정에 따른 반응 진행상태를

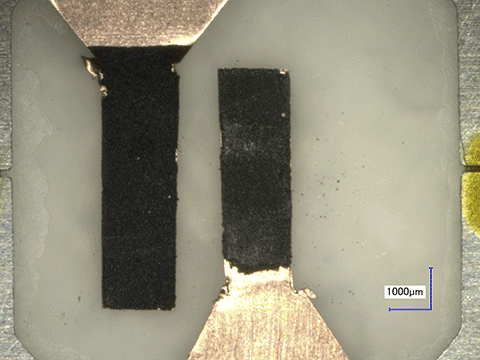

전극 평면이 아닌 전극 단면에서 실시간으로 가시화할 수 있는 셀
・인터컬레이션(Intercalation) 깊이 방향 반응 분포
・덴드라이트 발생 메커니즘 분석 실험
・전극의 팽창／수축 관찰
| Item name | cat. No. | specification |
| S2300 전지 단면 관찰용 셀 본체 | 14256 | 재질：SUS316/304, Polyphenylene sulfide (PPS), 석영(Quartz), PTFE, Perfluoro O-Ring, EPDM Gasket |
| S2300 2 Electrode RESTRAINING JIG | 14260 | 재질：SUS316, Polyphenylene sulfide (PPS) |
| S2300 3 Electrode RESTRAINING JIG | 14261 | 재질：SUS316, Polyphenylene sulfide (PPS) |
| S2300 Hand Punch | 14259 | Body material：고강도 알루미늄 합금, Die-cutting：□10x10mm, angle R0.2mm |
Optical Test Cells
(EC-Frontier)

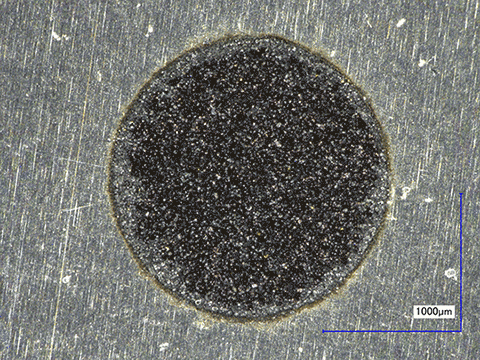

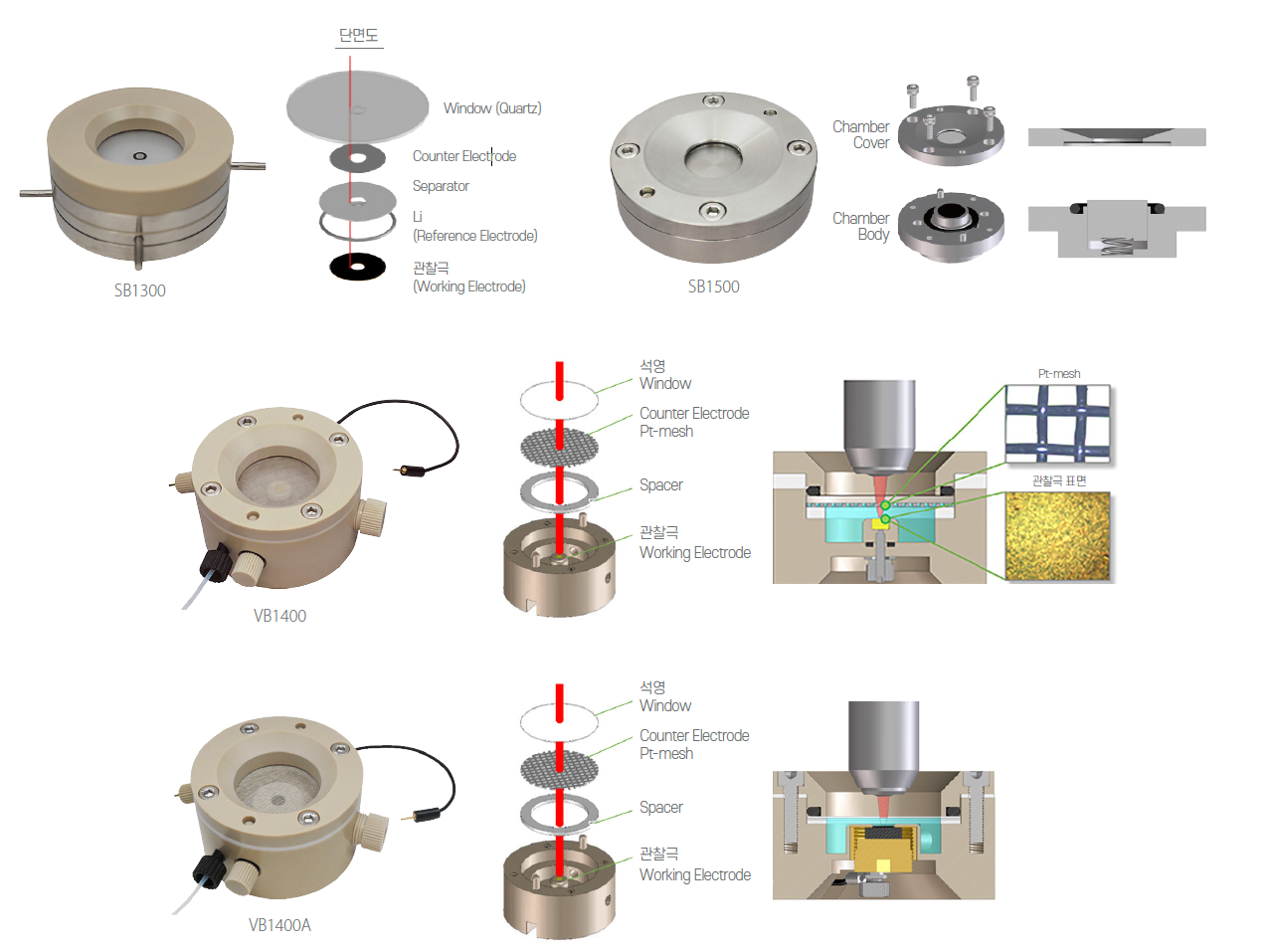

• 전극 표면의 In-situ 라만 분광분석 셀
• Counter electrode와 Separator에 뚫려있는
구멍으로 laser가 통과하여 전극 표면 측정
• 셀 중앙 관측부를 통해 충방전 시 발생하는 가스를 방출하여 측정 시 주는 영향을 억제한 설계 구조
※ 적합한 Raman spectroscopy의 제공에 대해서는 문의가 필요합니다
Optical Observation Test Cells
| Description | Cat. No. |
| SB1300-S In-situ 3-electrode Raman cell (Quartz window) | 14184 |
| SB1500 Optical Observation cell, Air-tight type (electrode support 별도로 선택 필요) | 14207 |
VB1400 In-situ 3-electrode Optical cell | VB1400-S |
| VB1400A In-situ 3-electrode Optical cell (Plate type) | VB1400A-S |
ECC-OPTO-10
(EL-CELL)
• 두가지 샘플 홀더 제공
1) side-by-side
2) face-to face
• 윈도우 교체를 통해 다양한 optical 측정 가능
• BioLogic 장비의 셀케이블을 바로 꼽아
In-situ 가능

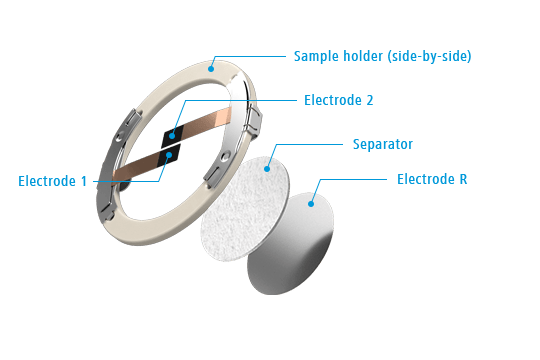

1. Sample holder (side-by-side)

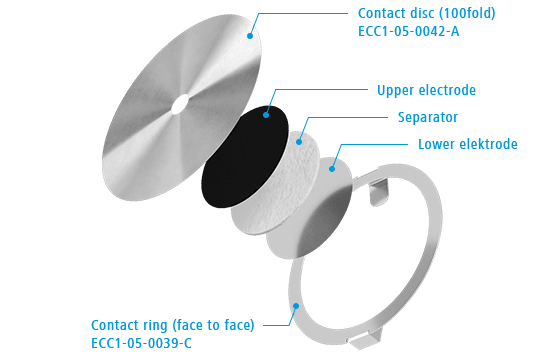

2. Sample holder (face-to-face)

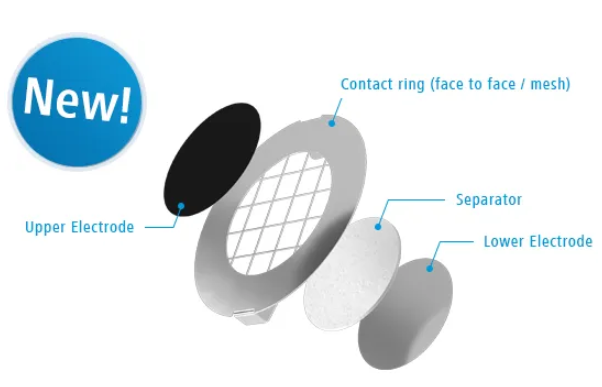

* 이 sample holder는 contact ring이 매쉬 형태와 합쳐져 있는 것이 특징이며 light mircoscopy 나 X-ray application에 적합합니다.
| Description | cat. No. |
| Optical Test Cell on flat socket | ECC-OPTO-10 |
Consumable
| Description | cat. No. |
Separator 10.0 mm x 0.26 mm, GF/A (50pcs) | ECC1-01-0012-R/L |
PE Sealing foil (10pcs) | ECC1-05-0032-A/X |
Window seal (10pcs) | ECC1-05-0016-B/X |

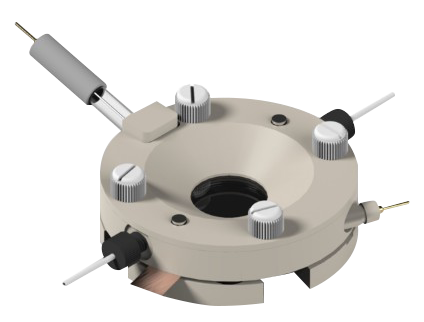

RAMAN ECFC
(Redox.me)
• Raman Electrochemical Flow Cell
• 별도의 부품 구매시
GDE Raman ECFC로 사용 가능
• 별도의 어댑터 구매시
6mm 디스크형 전극 사용 가능
