Optical Test Cells
(EC-Frontier)
· Counter Electrode와 Separator에 뚫려 있는 구멍으로 레이저가 통과하여 전극 표면을 측정
· 배터리 연구 및 소재 평가에 최적화된 분석용 셀
· 셀 관측부를 통해 충방전 시 발생하는 반응 및 구조 변화를 실시간으로 평가 가능한 In-situ test cell
· 충방전 시에 발생하는 가스를 방출하는 설계 구조로 인해, 측정 시 미칠 수 있는 영향을 최대한 억제 가능

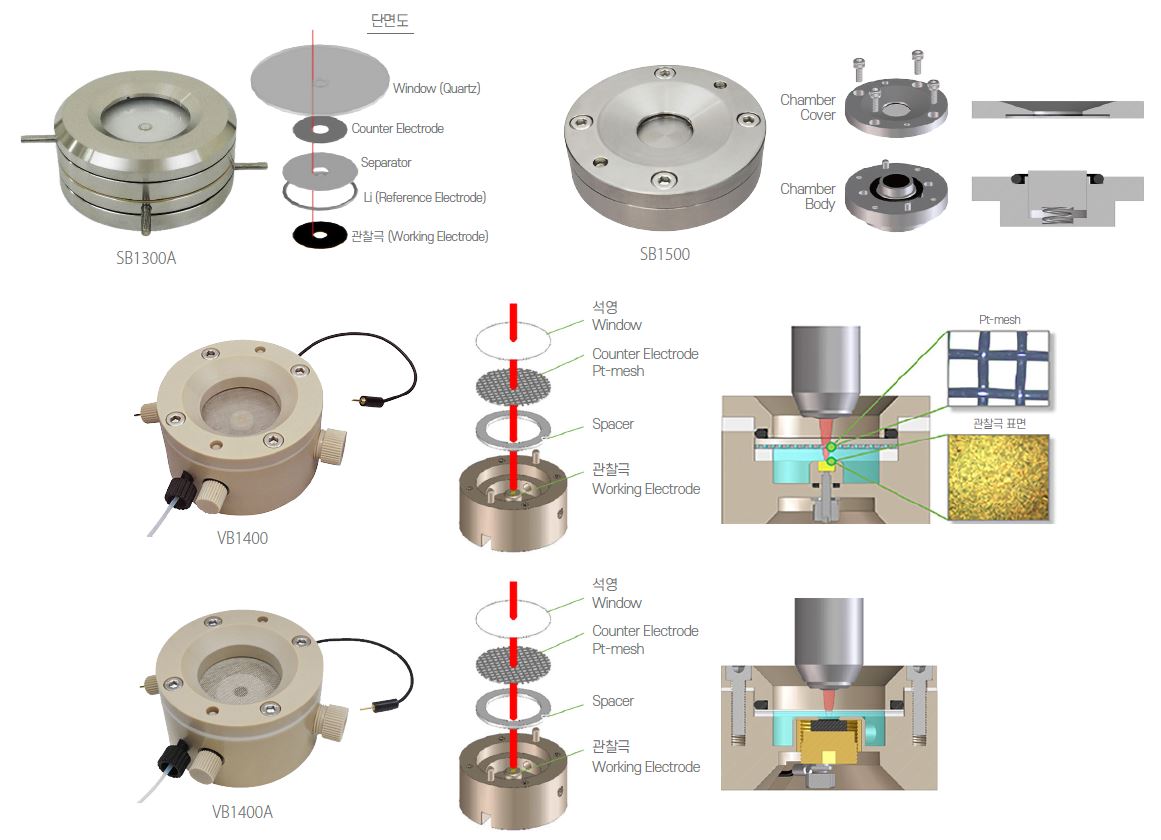

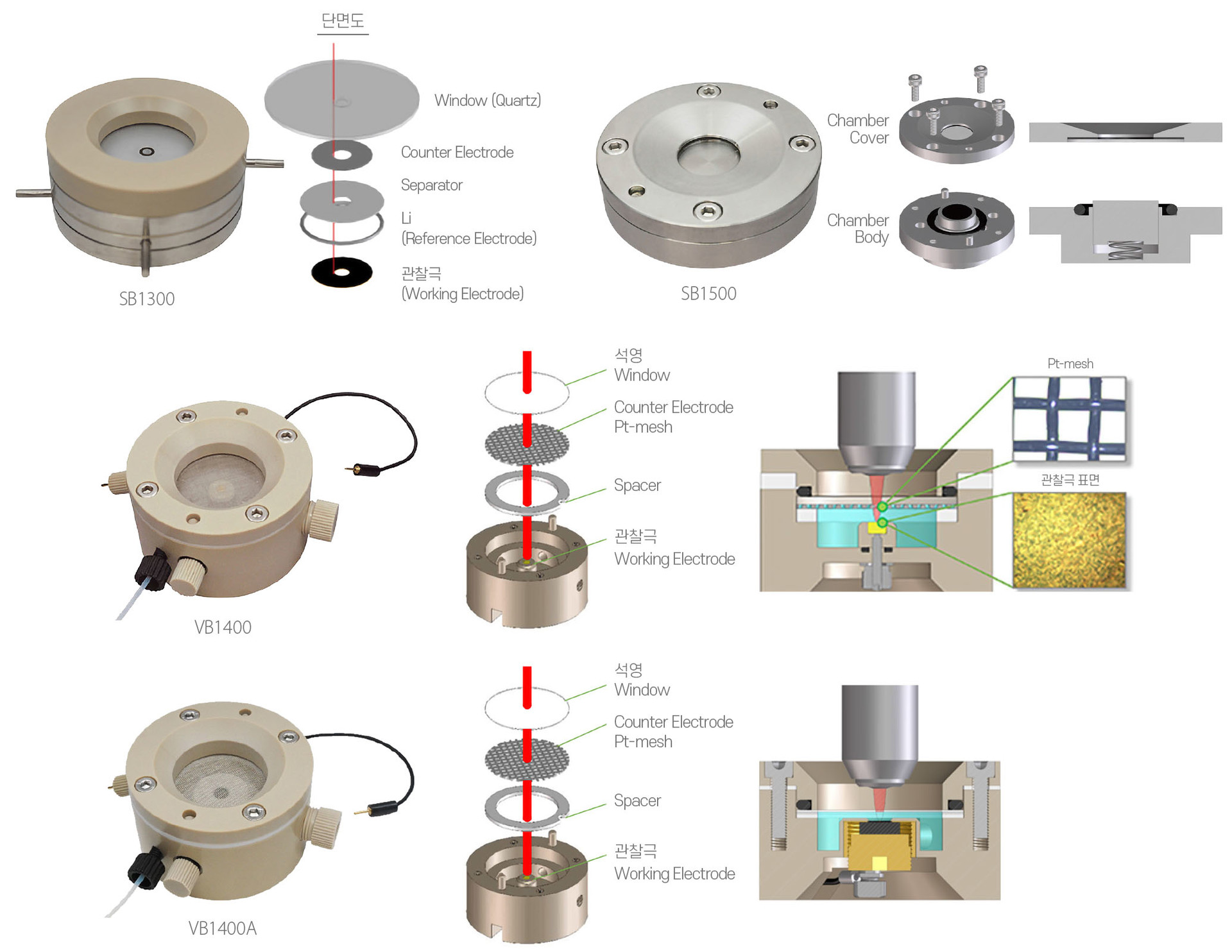

Optical Observation Test Cells
| Product | Cat.No |
SB1300A-S In-situ 3-electrode Raman cell (Quartz window) | 14267 |
| SB1500 Optical observation cell, Air-tight | 14207 |
| VB1400 In-situ 3-electrode Optical cell | VB1400-S |
| VB1400A In-situ 3-electrode Optical cell (Plate type) | VB1400A-S |
SB2300
・Cross Section Optical Cell
・충전/방전 상태에서의 In-Situ Raman 측정 가능
・Hand Punch 별도로 구매 가능

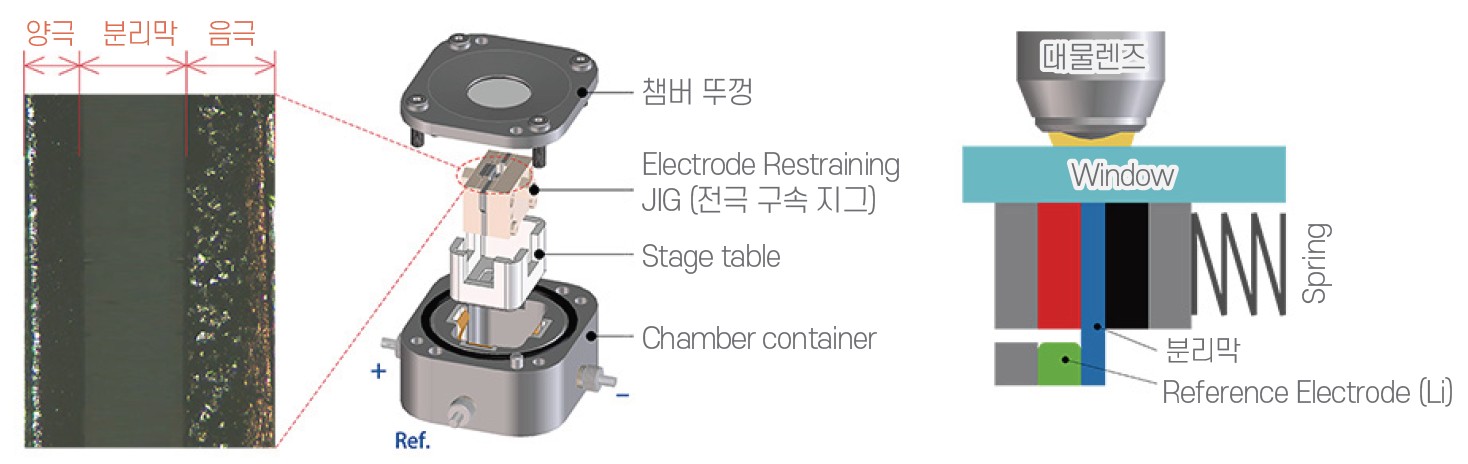

SB2300 모델은 리튬 이온 전지로 대표되는 이차전지의 충방전 과정에 따른 반응 진행상태를
전극 평면이 아닌 전극 단면에서 실시간으로 가시화할 수 있는 셀 입니다.
・인터컬레이션(Intercalation) 깊이 방향 반응 분포
・덴드라이트 발생 메커니즘 분석 실험
・전극의 팽창／수축 관찰
| Item name | cat. No. | specification |
| S2300 전지 단면 관찰용 셀 본체 | 14256 | 재질：SUS316/304, Polyphenylene sulfide (PPS), 석영(Quartz), PTFE, Perfluoro O-Ring, EPDM Gasket |
| S2300 2 Electrode RESTRAINING JIG | 14260 | 재질：SUS316, Polyphenylene sulfide (PPS) |
| S2300 3 Electrode RESTRAINING JIG | 14261 | 재질：SUS316, Polyphenylene sulfide (PPS) |
| S2300 Hand Punch | 14259 | Body material：고강도 알루미늄 합금, Die-cutting：□10x10mm, angle R0.2mm |

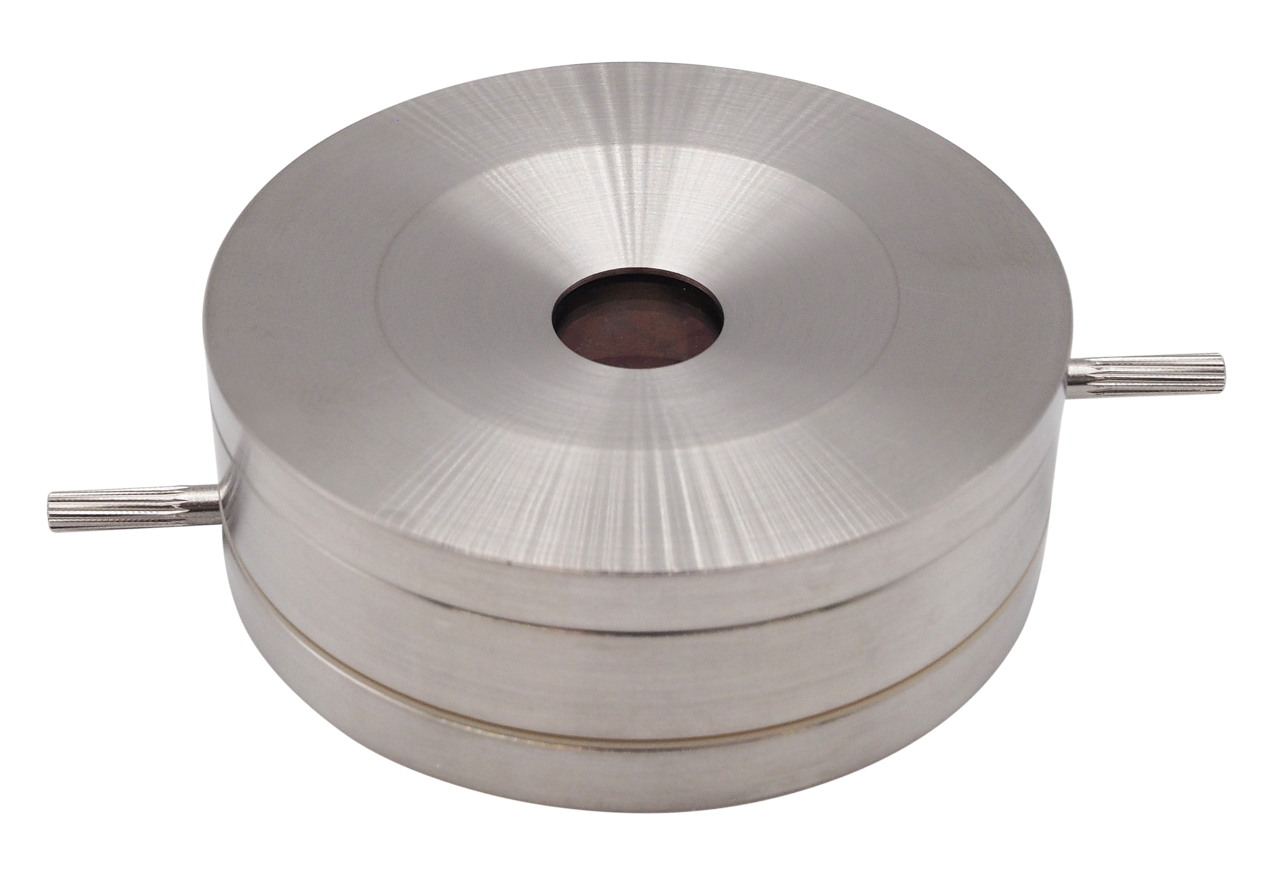

SB2600
・배터리 연구 및 소재 평가에 최적화된 분석용 셀
・셀 중앙 관측부를 통해 충방전 시 발생하는 반응 및 구조 변화를 실시간으로 평가 가능한 In-situ test cell

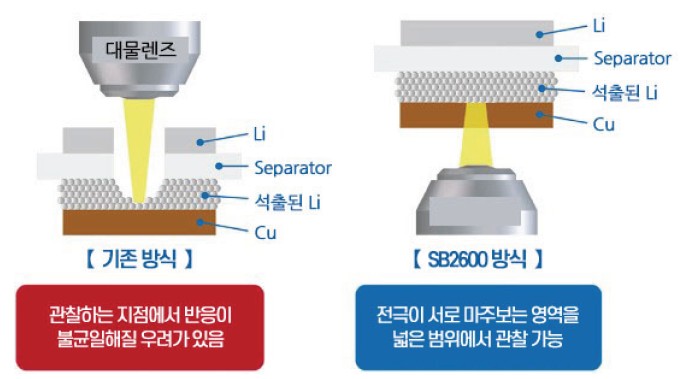

・전극 후면의 전체 영역을 통해 반응 상태를 폭넓게 관찰 가능하며, 구멍을 뚫는 등의 가공 과정이 필요 없기 때문에 실제 반응을 그대로 관찰 가능
・기밀한 구조로 대기 중에서 장시간 관찰 가능하며, 조립과 분해가 간편하여 실험 효율성 향상
| Description | Material | Spring load | Cat. No. | |
| Cell body | SB2600 cell body | SUS304/316, PPS, PTFE, Perfluoro O-ring | 1 kgf | 14088 |
| Electrode | Transparent electrode(Cu) for observation (1 EA) | Quartz, Cu | - | 14303 |
| Transparent electrode(Cu) for observation (3 EA, 1 SET) | 14304 | |||
Replacements & Options
| Description | Material | Spring load | Cat. No. | |
| Options | SB2A Spring (3K) | SUS316 | 3 kgf | 14088 |
| SB2A-OP04 Spring (5K) | 5 kgf | 14089 | ||
| SB2A-OP05 Spring (7K) | 7 kgf | 14090 | ||

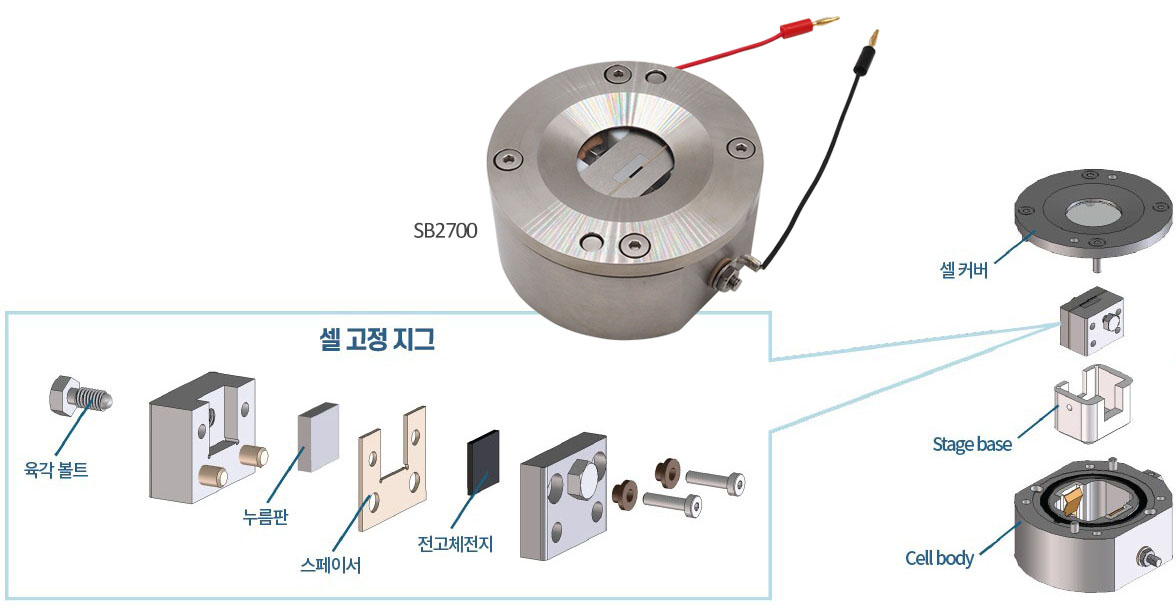

SB2700
・전고체 전지 충방전 중 계면 반응, 구조 변화, 열화 거동을 실시간 분석 및 관찰할 수 있는 In-situ test cell
・최대 약 15~20MPa의 기계적인 구속 압력을 인가하여 실제 구동 환경을 재현
・Raman 분석과 전기화학 측정을 동시에 수행 가능
| Description | Material | Components | Cat. No. |
| SB2700-S All solid cross section observation cell kit | SUS316/304/440C, PEEK, PPS, PTFE, Quartz, PTFE gasket, Perfluoro O-ring, Phosphor bronze | - Current collection cable(2 EA), - Socket | 14305 |
Replacements & Options

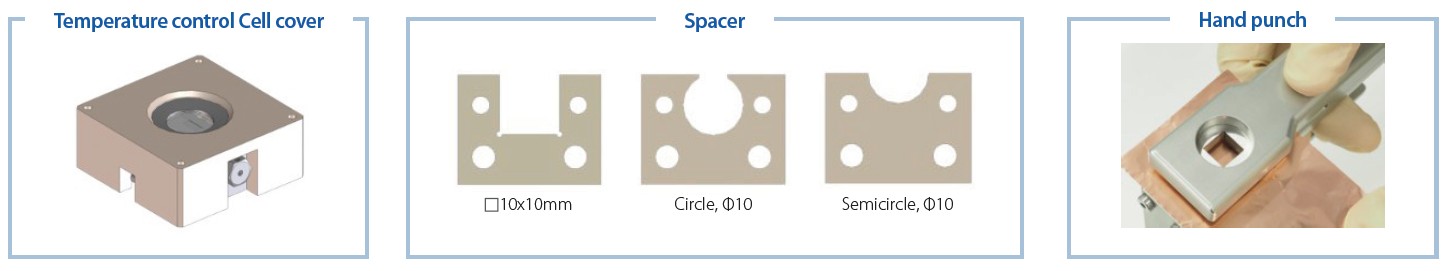

| Description | Specifications | Cat. No. |
| Temperature control cell cover | PPS | 14309 |
| Spacer (□10x10mm) | PPS (Thickness : 0.5mm) | 14310 |
| Spacer (circle, Φ10) | 14311 | |
| Spacer (semicircle, Φ10) | 14312 | |
| Hand punch | Size : 10 x 10mm / Angle : R0.2mm | 14259 |

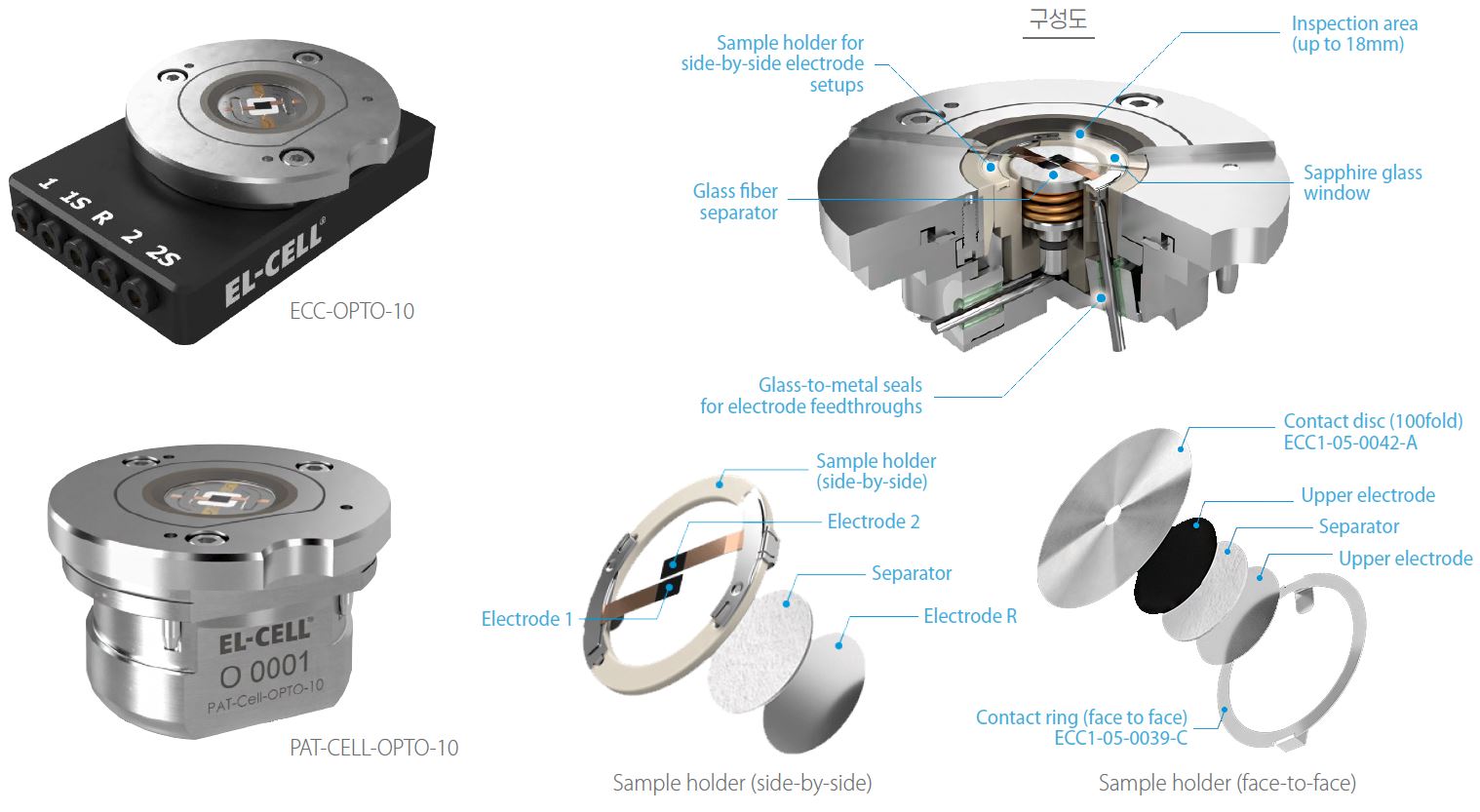

ECC-OPTO-10
(EL-CELL)
· 2-/3- 전극의 In-situ 광학 셀
· 실험 목적에 따른 다양한 재질 및 형태의 window / lid

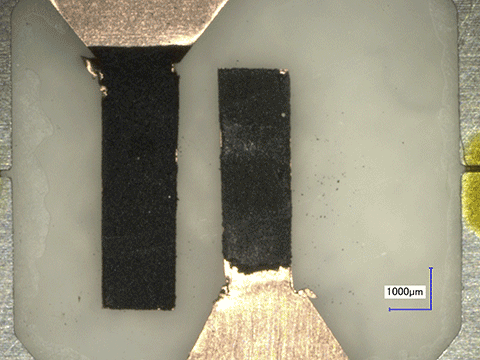

· 전극의 face-to-face 배열 및 sandwich 배열
· 셀 조립/해체와 전해질 용액 주입이 쉽고 빠름
· XRD / Raman / UV-Vis 등 각종 Optical 실험 가능
· ECC-OPTO-10 :
표준 Microscope sample stage 규격에 맞는 optical cell
· PAT-CELL-OPTO-10 :
PAT docking station에 장착하여 사용 가능

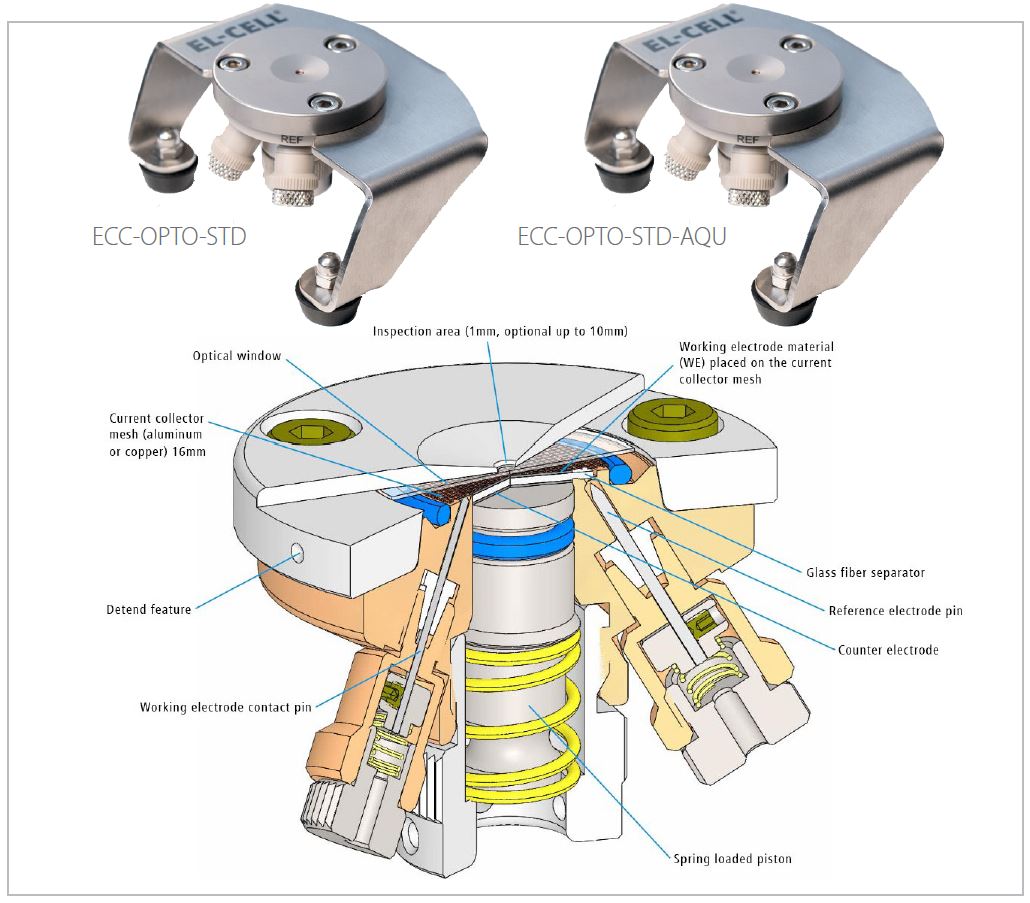

· ECC-OPTO-STD :
Face-to-face 전극 배열의 optical cell
· ECC-OPTO-STD-AQU :
Au, PEEK, EPDM 재질로 구성되어 수계환경에서 사용
· ECC-OPTO-GAS :
금속 공기전지의 GDE 특성을 보기 위한 optical cell

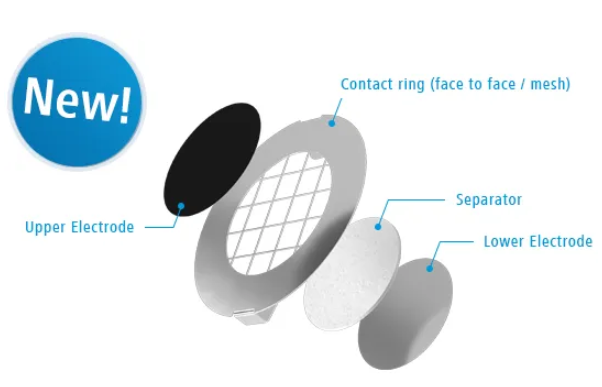

* 이 sample holder는 contact ring이 매쉬 형태와 합쳐져 있는 것이 특징이며 light mircoscopy 나 X-ray application에 적합합니다.
| Description | Cat. No. |
| Test cell for optical characterization in the reflective mode | ECC-OPTO-10 |
| PAT series test cell for optical characterization in the reflective mode | PAT-CELL-OPTO-10 |
| Description | Cat. No. |
| Test cell for optical X-ray characterization in the reflective mode with face-to-face arrangements of electrodes | ECC-OPTO-STD |
| Test cell for optical X-ray characterization in the reflective mode with face-to-face arrangements of electrodes, for aqueous | ECC-OPTO-STD-AQU |
| Test cell for optical characterization of gas diffusion electrodes in metal-air batteries | ECC-OPTO-GAS |
