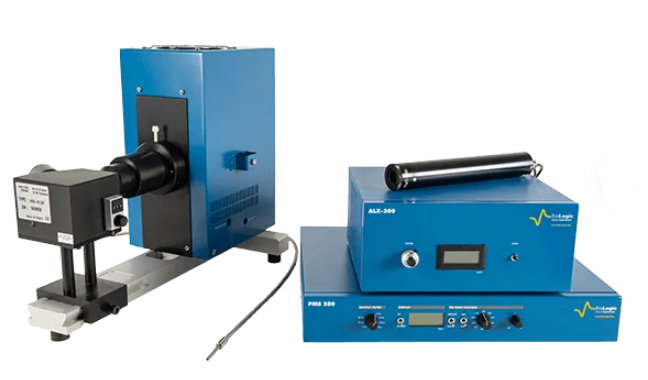

MOS-200 series

SPECIFICATIONS

Light source
Number of lamps	1
Type	Ultra-quiet 150W XeHg or 150W Xe (tungsten lamp optional)
Wavelength range	220 nm to 700 nm XeHg 200 to 800 nm Xe
Stability	More than 0,0005 AU
Nature of spectrum	Sharp lines for XeHg continuous spectrum for Xe
Manual monochromator
Grating	1200 grooves/nm
Focal length	100 mm
Aperture	F/#3.5
Wavelength range	Zero order and 200-800 nm
Linear dispersion	8 nm/mm
Accuracy	±0.5 nm
Fiber optic
Material	Quartz
Wavelength range	200-800 nm
Length	1.5 m
Dimensions	1mm x 3mm (monochromator side) 1.9 mm diameter (stopped-flow side)
Detector
Photomultiplier tube	11 stage, optimized for UV and Visible
Operating voltage	0 to 1200 V
Low pass filters	Manual
Data acquisition
Acquisition board type	High speed PCIe
Sampling rate	10µs to 1000s / point
Number of time bases	3
Noise level in fluorescence	S/N > 1000 at 1 ms integration time (using FC-15 and 1 µM NATA)
Noise level in absorbance	5x10-5 AU rms at 1 ms integration time
System requirements	Windows PC running 7, 8, 10 (32 or 64 bits) large PCIe slot

Features

• 일반적인 전기화학 및 배터리 실험 분석에 용이

• Electrochemical Impedance Spectroscopy (EIS)

분석 주파수 범위 10 μHz to 1 MHz

• Ethernet 을 사용한 computer interface로 multi user 기능

• 10µS 이내로 P’stat 모드에서 G’stat 모드로 스위칭 가능

• 채널 당 2,3,4,5 단자 측정 가능하며

Reference 대비 working 또는 counter 측정 가능

• 2개의 보조 입력 단자로 RDE와 같은 외부 장치를

소프트웨어 내에서 제어 가능

• 실험 중 소프트웨어 내의 대부분 측정 파라미터 수정 가능

• EIS 피팅 패키지가 측정 소프트웨어 내에 포함

• Calibration 기능으로 장비 이상을 스스로 점검

	SP-50e
EIS capability	10 μHz to 1 MHz
EIS Quality indicators	Yes
Analog Ramp Generator	n.a.
Floating option	CE to Grount
Permeation (WE to Ground)	No
Multi-electrode (CE to Grount)	Yes
Filters	numeric
Acquisition time	20 μs
Electrodes connections	2, 3, 4, 5
IR compensation	manual, EIS, current interrupt (software)
