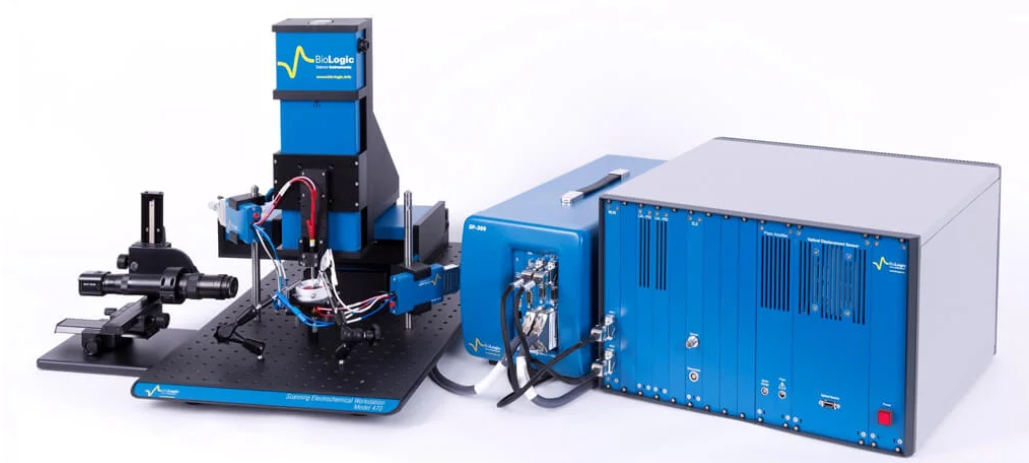

M470
A modular, state-of-the-art instrument allowing users to exploit 9 local electrochemistry techniques.
Maker:
BioLogic (France)


FEATURES
- Scanning probe electrochemistry 기술로 국소(local) 전기화학 특성을 시각화
- Bulk 시스템에서 보이는 전기화학의 원인에 대한 분석
- 결정립 계(grain boundaries) 및 Step edges 등과 같은 다양한 샘플 특성이 대량 전기화학에 어떤 영향을 미치는지 관찰
- 주요 기능 : Scanning Electrochemical Microscopy (SECM), Intermittent Contact-SECM (ic-SECM), Localized Electrochemical Impedance Spectroscopy (LEIS), Scanning Vibrating Electrode Technique (SVET) (vibrating probe), Scanning Kelvin Probe (SKP), Scanning Droplet Cell (SDC) and Optical Surface Profiling (OSP)
- 실험 대상: Surface activity, Local impedance, Local potential, Local current, Topography
- High Resolution and High Accuracy System :

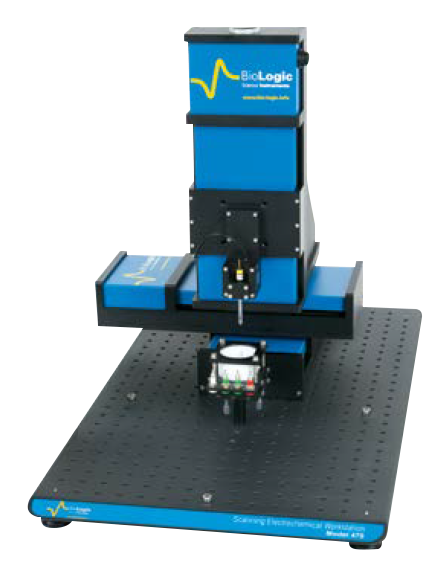

- M470 스캐닝 스테이지는고해상도 및 고정확도 측정이 가능하도록 설계되어 스캐닝 스테이지의 움직임은
히스테리시스 없이 반복 가능하며 직선 운동을 유지하므로 스테이지가 운동 축에서 비틀리지 않음
-세 축 간의 Cross talk 를 방지하며 closed-loop positioning 시스템을 사용
- 시퀀싱 및 매크로를 사용하여 실험을 설계할 수 있는 소프트웨어:
- Experiment Sequence 옵션을 사용하면 사용자가 일련의 실험과 논리 단계를 자동으로 실행 가능하며
이를 통해 사용자는 M470에서 사용할 수 있는 모든 실험과 스캐닝 스테이지 움직임에 액세스
- M470의 완전히 프로그래밍 가능한 언어를 사용하여 사용자 정의 실험을 작성할 수 있으며, Modular Map SECM
실험으로 유연성 제공
APPLICATIONS
- 부식 연구 : 코팅의 효과와 시스템을 개선할 수 있는 방법을 결정, 특히 부식 과정이 어디서 어떻게 시작되는지 이해하는 프로세스 연구에 활용
- 생물학 : 살아있는 세포 조사, 특히 바이오센서 스크리닝(biosensor screening)에 사용하는 데 중점
- 에너지 분야 : 배터리, 연료 전지 및 태양광 전지를 조사하는 데 사용
- 재료 과학 : 2D 재료를 조사를 위해 활용
SPECIFICATIONS
Scanning Stage | |
Scan Range (x,y,z) | 110 mm x 110 mm x 110 mm |
Minimal Step Size (x,y,z) | 20 nm |
Positioning | Closed loop positioning, linear, zero hysteresis encoder with direct real-time readout of displacement in x, y, z |
Linear position encoder resolution | 20 nm |
Max Scan Speed | 10 mm/s |
Measurement Resolution | 32-bit decoder @ up to 40 MHz |
Dimensions | 500 mm (H) x 400 mm (W) x 675 mm (D) |
