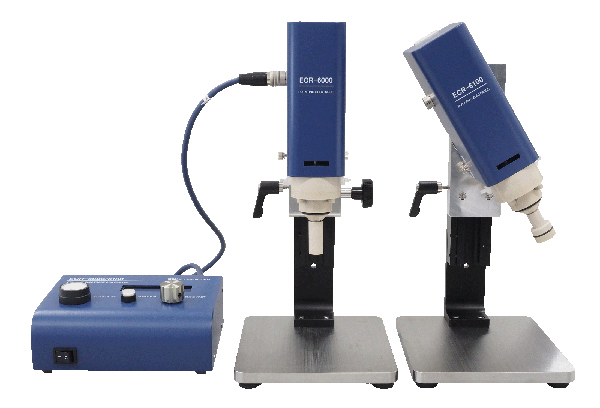

ECR-6000/6100
Electrode rotator for
Rotating Disk and Ring-Disk Electrode (RDE/RRDE) Test
Maker:
EC-Frontier(JAPAN)
FEATURES
- 80~8000rpm의 저속부터 고속까지의 회전을 처리할 수 있는 회전전극 장치로 회전부와 제어부가
분리되어 있고 가볍기 때문에 편리한 실험이 가능
- BioLogic의 P’stat / G’stat 과 호환
- 전극은 RDE/RRDE 또는 회전 전극용 샘플 홀더 중에서 선택할 수 있으며, 용도에 따라 다양한 셀과
조합하여 사용 가능
SPECIFICATIONS
- ECR-6000 main unit
* Accessories: Electrode connection cable, silicone tube, spanner, instruction manual, test report
| Section | Specifications |
Rotation speed range | 80~8000rpm |
Rotational speed resolution | 1rpm |
Rotation accuracy | 80-200rpm (+2rpm of reading) 200-8000rpm (+1% of reading) |
motor | brushless motor |
Power supply | Supplied from controller |
| Dimensions | W140mmxD175mm×H270mm *Excluding protrusions |
| Weight | About 4kg |
| Operating temperature range | 10-40°C |
| Operating humidity range | 30-80% RH (no condensation) |
- ECR-6100 main unit
* Accessories: Anti-scattering cover, electrode connection cable, silicone tube, spanner, instruction manual, test report
| Section | Specifications |
Rotation speed range | 80~8000rpm |
Rotational speed resolution | 1rpm |
Rotation accuracy | 80-200rpm (+2rpm of reading) 200-8000rpm (+1% of reading) |
Motor | brushless motor |
Power supply | Supplied from controller |
Axis rotation | 360° arbitrary holding |
| Dimensions | W140mm×D175mm×H270mm *Excluding protrusions |
| Weight | About 4kg |
Operating temperature/humidity range | 10-40°C/30-80% RH (no condensation) |
- ECR-6000/6100 controller
* Accessories: USB memory (ECstat Software), device cable, AC adapter, USB cable, external input/output connector,
instruction manual,Test report
| Section | Specifications |
External rotation control input | 80~8000rpm |
| External rotation control output | 2rpm/mV |
| Power supply | DC24V 2.5A AC adapter included |
External dimensions (W x D x H) | W160mm×D120mm×H70mm |
weight | About 0.9kg |
Operating temperaturum range | 10-40°C/30-80% RH (no condensation) |
ELECTRODES
Rotating Disk/ Rotating Ring Disc 전극

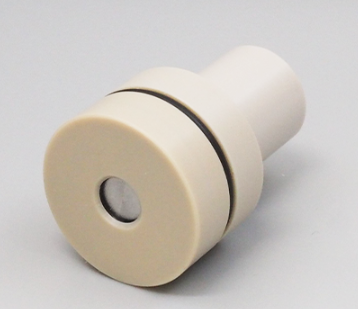

Rotating 전극 홀더

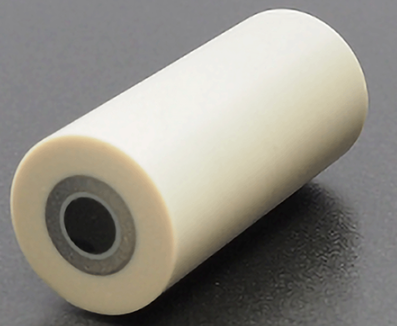

- 회전 디스크 전극(RDE) 및 회전 링 디스크 전극(RRDE)
| Name | Cat. No. | Specifications |
| RDE(GC Disk) | R-GC3 | 본체 재질: PEEK, SUS304 본체 외경: 13mm Disk Pole 외경: 3mm |
| RDE(AU Disk) | R-AU3 | |
| RDE(PT Disk) | R-PT3 | |
| RDE(GC Disk ) | R-GC4 | 본체 재질 : PEEK, SUS304 본체 외경 : 13mm Disk Pole 외경 : 4mm |
| RDE(AU Disk ) | R-AU4 | |
| RDE(PT Disk ) | R-PT4 | |
| RDE (GC Disk /PTFE 가이드) | R-GC3-T | 본체 재질 : PEEK, SUS304, PTFE 본체 외경 : 13mm PTFE 가이드 : 외경 5mm, 내경 3mm Disk Pole 외경 : 3mm |
| RDE (AU Disk /PTFE 가이드) | R-AU3-T | |
| RDE (PT Disk /PTFE 가이드) | R-PT3-T | |
| RDE (GC Disk /PTFE 가이드) | R-GC4-T | 본체 재질 : PEEK, SUS304, PTFE 본체 외경 : 13mm PTFE 가이드 : 외경 6mm, 내경 4mm Disk Pole 외경 : 4mm |
| RDE (AU Disk /PTFE 가이드) | R-AU4-T | |
| RDE (PT Disk /PTFE 가이드) | R-PT4-T | |
| RDE (GC Disk /PTFE 가이드) | R-GC5-T | 본체 재질 : PEEK, SUS304, PTFE 본체 외경 : 13mm PTFE 가이드 : 외경 7mm, 내경 5mm Disk Pole 외경 : 5mm |
| RRDE(PT RING-GC Disk ) | R-GC4-PT75 | 본체 재질: PEEK, SUS304 본체 외경: 13mm RING 전극: 외경 7mm, 내경 5mm Disk Pole 외경: 4mm |
| RRDE(PT RING-AU Disk ) | R-AU4-PT75 | |
| RRDE(PT RING-PT Disk ) | R-PT4-PT75 | |
| RRDE(PT RING-GC Disk /PTFE 가이드) | R-GC4-PT75-T | 본체 재질 : PEEK, SUS304, PTFE 본체 외경 : 13mm RING 전극 : 외경 7mm, 내경 5mm PTFE 가이드 : 외경 5mm, 내경 4mm Disk Pole 외경 : 4mm |
| RRDE (PT RING-AU Disk /PTFE 가이드) | R-AU4-PT75-T | |
| RRDE(PT RING-PT Disk /PTFE 가이드) | R-PT4-PT75-T | |
| RRDE(PT RING-GC Disk /PTFE 가이드) | R-GC5-PT86-T | 본체 재질 : PEEK, SUS304, PTFE 본체 외경 : 13mm RING Pole: 외경 8mm, 내경 6mm PTFE 가이드 : 외경 6mm, 내경 5mm Disk Pole 외경 : 5mm |
