FEATURES

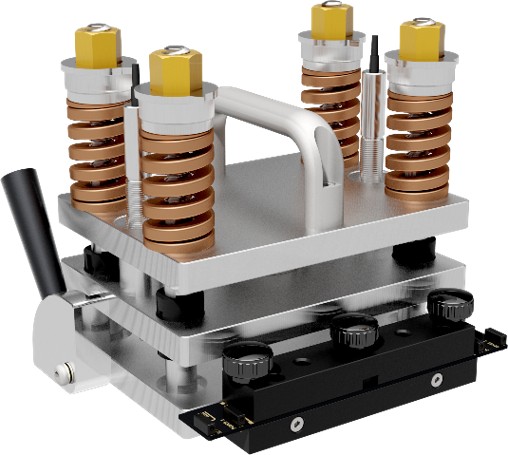

•단독 사용 가능 (stand-alone 타입) 파우치 셀 압력 지그
•스프링이 장착되어, 충방전 동안 스택 압력 적용 가능
•최대 25kN 힘으로 수동 가압 가능
•사용 가능 온도 범위: -30 ~ 90 °C
•장착 가능 샘플 사이즈(최대): 120 x 110 x 20 mm
•TekScan 센서와 함께 사용 시, 2D 압력 매핑 가능
• Pseudo-constant volume 과 spring-loaded 모드 사이에서 전환하여 실험 가능
•Potentiostats, 충방전기와의 우수한 호환성
APPLICATIONS
•다양한 스택 압력에서의 파우치셀 충방전 실험
•Pseudo-fixed 부피 조건에서의 파우치셀 충방전 실험
•다양한 충방전 조건하에서 2D pressure mapping
•충방전 동안 파우치 셀의 스웰링(swelling) 정량화
SPECIFICATIONS
| Maximum sample size | 120 mm x 110 mm x 20 mm |
| Maximum force | Fmax = 25 kN |
| Temperature range during operation | Toperation = -30 °C to +90 °C |
| Dimension | 189 mm x 146 mm x 173 mm |
| Total weight | 4.6 kg |

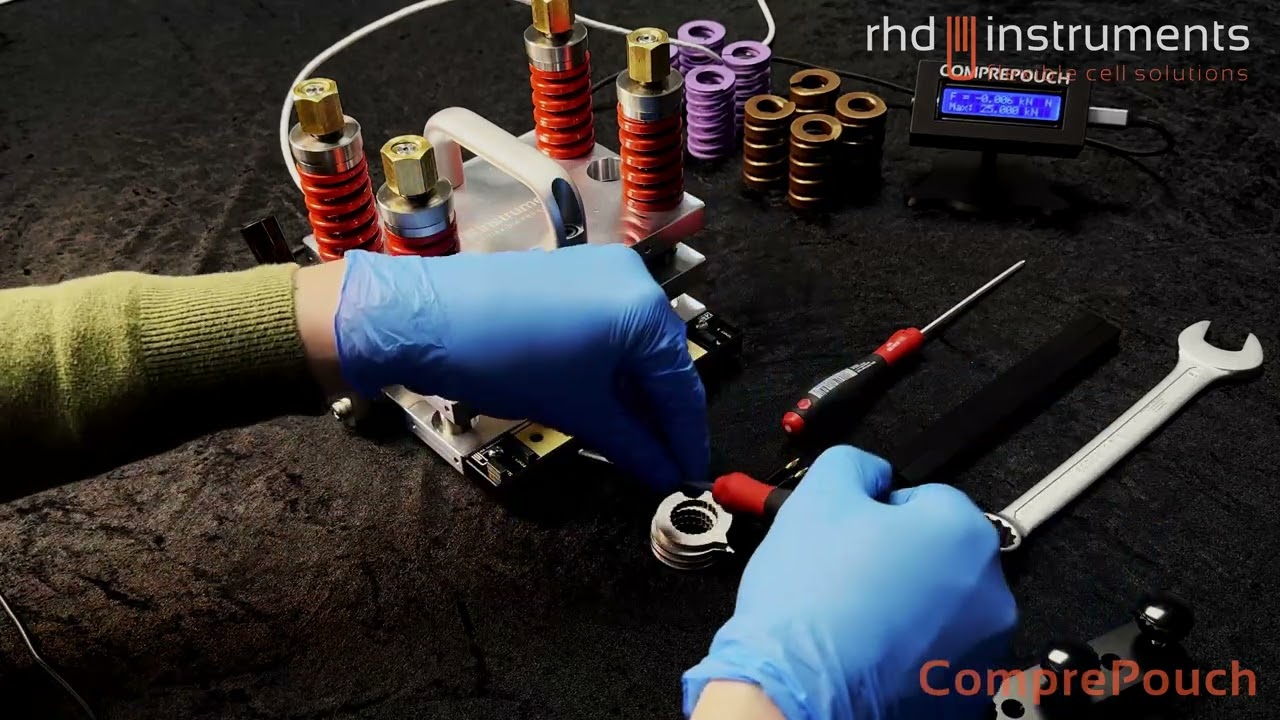

| 3 Sets of 4 springs with different spring rates | Type Soft – Colour Purple – Spring rate = 32.3 N/mm – Max. allowed total force (with 4 springs) = 3.3 kN Type Medium – Colour Red – Spring rate = 272.0 N/mm – Max. allowed total force (with 4 springs) = 16.6 kN Type Hard – Colour Bronze -Spring rate = 1.150 N/mm – Max. allowed total force (with 4 springs) = 25.0 kN (limited by frame) |
