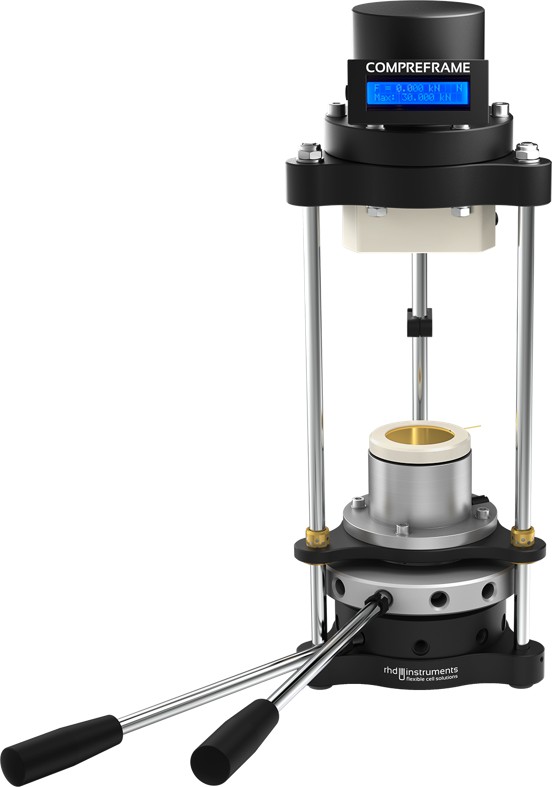

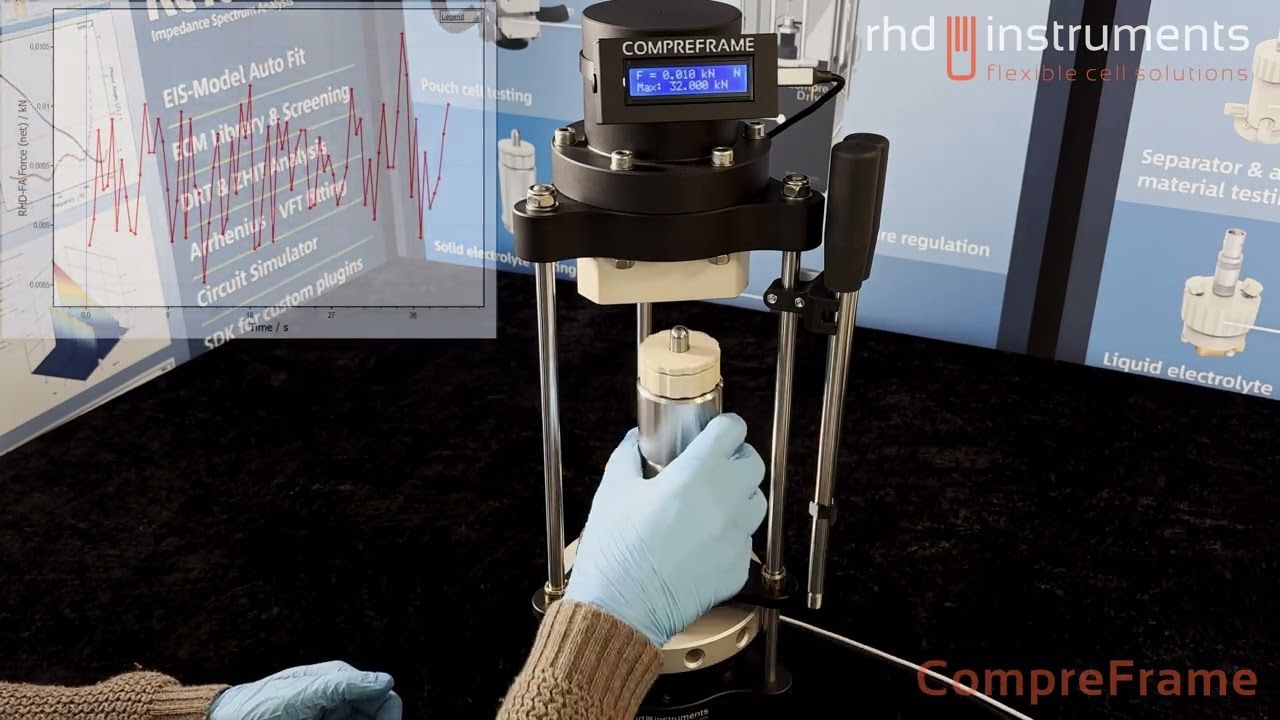

CompreFrame

Pressure jig for solid-state electrolytes, batteries with pressure  & temperature control

Maker:

rhd instuments(Germany)

FEATURES



• 단독 사용 가능 (stand-alone 타입) 코인 & 파우치 셀 압력 지그


• 최대 32kN의 힘을 가할 수 있음


• 정밀한 가압이 가능한 지그로, 실시간으로 압력 표시


• 전용 셀인 CompreCell DP(코인 셀)과 CompreCell Pouch(파우치 셀) 장착 가능


• 테스트 절차를 자동화할 수 있는 전용 소프트웨어


• Potentiostats, 충방전기와의 우수한 호환성

APPLICATIONS



• All-solid-state batteries (ASSB) 연구


• Pouch cells


• Solid electrolyte powders, pellets


• 박리 / 도금(Stripping / plating) 실험


• 스택 압력 및 온도 제어 하에서 리튬 이온 배터리와

    전고체 배터리 셀의 충방전 실험


•충방전 동안 파우치 셀의 스웰링(swelling) 정량화



 SPECIFICATIONS


Maximum applicable force onto measuring cells

Fmax = 32 kN


Maximum pressure depends on sample area:


pmax = 282 MPa with 12 mm pistons, 405 MPa with 10 mm pistons, and 1.1 GPa with 6 mm pistons (in CompreCell 12/6 or CompreCell 12DP/10DP/6DP*)


pmax = 32 kN / (pouch cell area) in CompreCell Pouch





Minimum applicable force onto measuring cells


Fmin = 0.3 kN


Minimum pressure depends on sample area:


pmin = 2.7 MPa with 12 mm pistons, 3.8 MPa with 10 mm pistons, and 10 MPa with 6 mm pistons in CompreCell 12/6 or CompreCell 12DP/6DP*


pmin = 0.3 kN / (pouch cell area) in CompreCell Pouch


Torque needed for pressure adjustment
 for 20 kN / 30 kN: 35 Nm / 50 Nm
Force needed for pressure adjustment
for 20 kN / 30 kN at lever: 90 N / 130 N
Sensor accuracy
0.1% of full scale in all cases
Available force sensors
100 kN, 10 kN, 2 kN maximum force (0.1% linearity)
Accessible temperature range during operation (measuring cell)

CompreCell DP:


Toperation/cell = -40 °C to +250 °C** with HC-Addon and RT to +250 °C with H-Addon


CompreCell Pouch:


Toperation/cell = 0 °C to +100 °C with HC-Addon CompreCell 12DP/10DP/6DP:

 Dimensions
(CompreFrame)19.2 cm x 19.0 cm x 51.4 cm (L x W x H)
(Controller) 14.0 cm x 10.6 cm x 6.0 cm (L x W x H)
Total weight
approx. 16.5 kg



    Adds-on


• 전고체 배터리 테스트 셀(CompreCell DP) 가열을 위한 오븐 장치


• 최대 250 °C 의 온도로 가열 가능


• ± 0.1°C의 정밀한 온도 제어

• CompreCell을 -40°C에서 +250°C 범위의 온도로 가열하고 냉각

   ( * CompreCell Pouch의 경우, 0 °C to +100 °C )


• ± 0.1°C의 정밀한 온도 제어


* 별도의 외부 순환 thermostat 과 thermal fluid 가 필요합니다.
