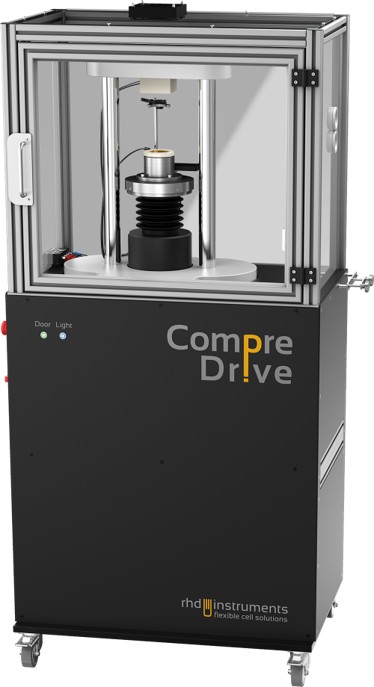

CompreDrive

Automated test station for studying solid-state electrolytes, solid-state batteries, and pouch cells under active pressure and temperature control

Maker:

rhd instuments(Germany)

FEATURES


• 고정밀 압력과 온도 제어가 가능한 전고체 전지 실험 자동화 장비


• 전용 셀인 CompreCell DP(코인 셀) 과 CompreCell Pouch(파우치 셀) 장착 가능


• 최대 75kN 힘으로 가압 가능


• 제어 가능 온도 범위: 40 °C to +250 °C(* 파우치 셀 0° ~ 100°C)


• 파우치 셀의 충방전 동안의 부피변화 모니터링


• 테스트 절차를 자동화할 수 있는 전용 소프트웨어

APPLICATIONS



•  스택 압력 및 온도 제어 하에서 전고체  배터리 셀의

    충방전 실험


•  고체 전해질의 이온 전도도 측정


•  박리 / 도금 (Stripping / Plating) 실험


•  파우치 셀의 충방전 동안의 Dilatation 측정



 SPECIFICATIONS


Maximum applicable force onto
 measuring cells

 Fmax = 75 kN*

 Maximum pressure depends on sample area:


 pmax = 663 MPa with 12 mm pistons and 1.7 GPa with 6 mm pistons in              CompreCell( CompreCell 12DP/6DP* )


pmax = f(pouch cell area) in CompreCell Pouch

Minimum measurable force

 0.03 kN or 0.15% of force sensor full scale range (whichever is higher)

Sensor accuracy

 0.1% of full scale in all cases

Available force sensors:

 100 kN, 10 kN, 2 kN maximum force (0.1% linearity)

Accessible temperature range during operation(measuring cell)

 CompreCell DP

 Toperation/cell = -40 °C to +250 °C** with HC option

( RT to +250 °C   with H option )


 CompreCell Pouch:

 Toperation/cell = 0 °C to +100 °C with HC option

Dimension

 1.1 m x 1 m x 1.7 m (L x W x H)
Total weight approx. 180 kg
Control software CompreDriveControl


*The max. force might be limited by the selected force sensor and the chosen test cell.

**The accessible range is limited by the coupled thermostat and insulation sleeve type

     (PEEK: Tmax = +150 °C, PEI: Tmax = +200 °C, AlOx: Tmax = +250 °C)
