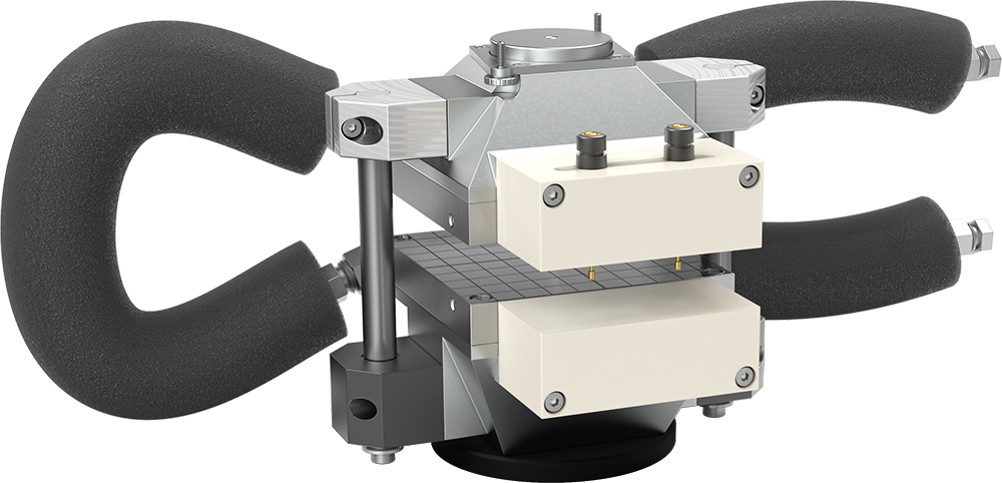

CompreCell Pouch 10S HC

Test cell for testing pouch cells at different stack pressures and temperatures

Maker:

rhd instuments(Germany)

FEATURES

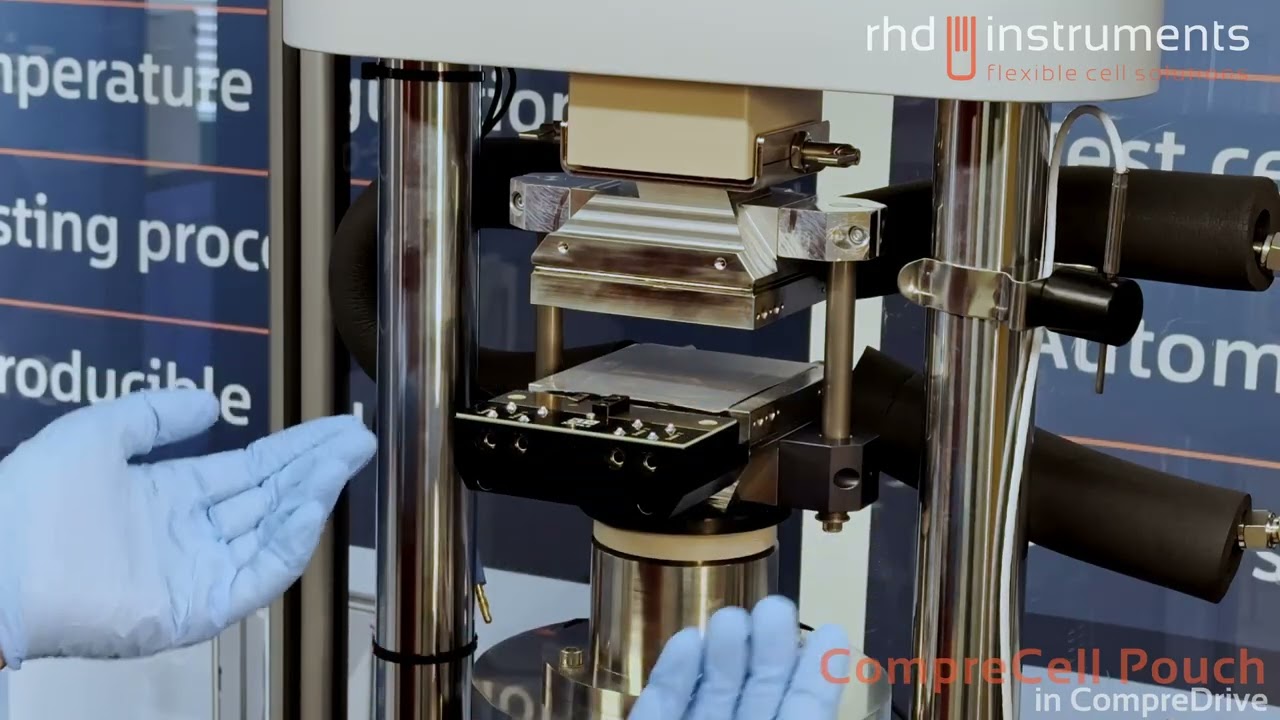

• CompreDrive  /  CompreFrame  장비와 호환 가능한 셀 지그


•파우치 셀 배터리의 특성 분석을 위해 설계된 구조


• 장착 가능 샘플 사이즈(최대):  100 x 100 mm


•최대 75 kN의 힘을 가할 수 있음


•사용 가능 온도 범위:  0 ~100°C


• Distance-Addon(변위센서) 옵션추가 시, 충방전 동안 파우치 셀

   팽창 측정 가능



APPLICATIONS


•전고체 배터리의 층별 조립(layer-by-layer assembly) 실험


•다양한 스택 압력과 온도에서 충방전 실험

• 파우치 셀의 swelling 정도 분석

• 박리 / 도금(Stripping / plating) 실험


• 고체 전해질의 전도도를 압력과 온도 변화에 따라 측정



 SPECIFICATIONS


Temperature range during operation

Toperation = 0 °C to +100 °C


HC addon in combination with external circulating thermostat is required; reachable temperature depends on thermal fluid and circulator model

Max. sample thickness

 20 mm

Size of sample plate

10 cm x 10 cm

Max. applicable force
Fmax = 75 kN
Dimension

 20 cm x 20 cm x 20 cm (L x W x H)

Total weight
approx. 8 kg




Adds-on


•파우치 테스트 셀 CompreCell Pouch 10S HC 에 간편하게 부착

•광학 confocal displacement 센서

•해상도: 40 nm, 정확도 1 µm의 정밀한 측정

•CompreDrive 제어 소프트웨어에 내장되어 데이터 기록 및 관리

                                                    Distance-Addon
