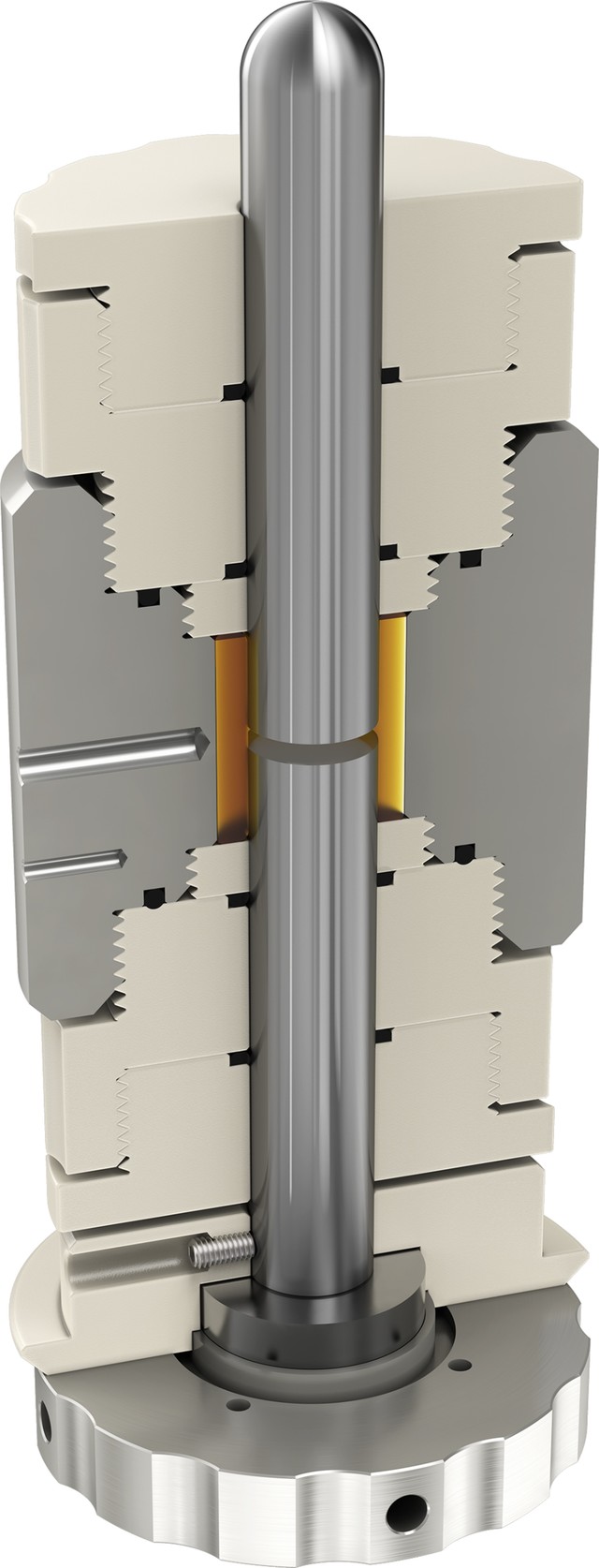

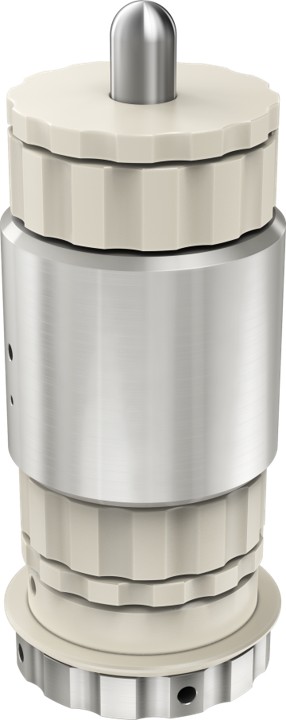

CompreCell DP

Test cell for solid-state batteries in 2 & 3 - electrode configuration

Maker:

rhd instuments(Germany)

FEATURES


• CompreDrive /  CompreFrame  와 호환 가능한 전고체 전지 테스트 셀


• 최대 955 MPa(10mm 직경) 압력으로 가압 가능


• 샘플 diameter : 6 / 10 / 12 mm


• -40°C ~ 250°C의 넓은 온도 범위 ( * Sleeve 재료에 따라 상이)


• 기준 전극과 함께 3전극 실험 가능


• 습기와 공기에 민감한 샘플의 실험을 위한 밀폐 구조(헬륨 누출 테스트 완료)


• Pt100 온도센서 옵션 추가 가능



APPLICATIONS



•  파우더 샘플 pelletizing

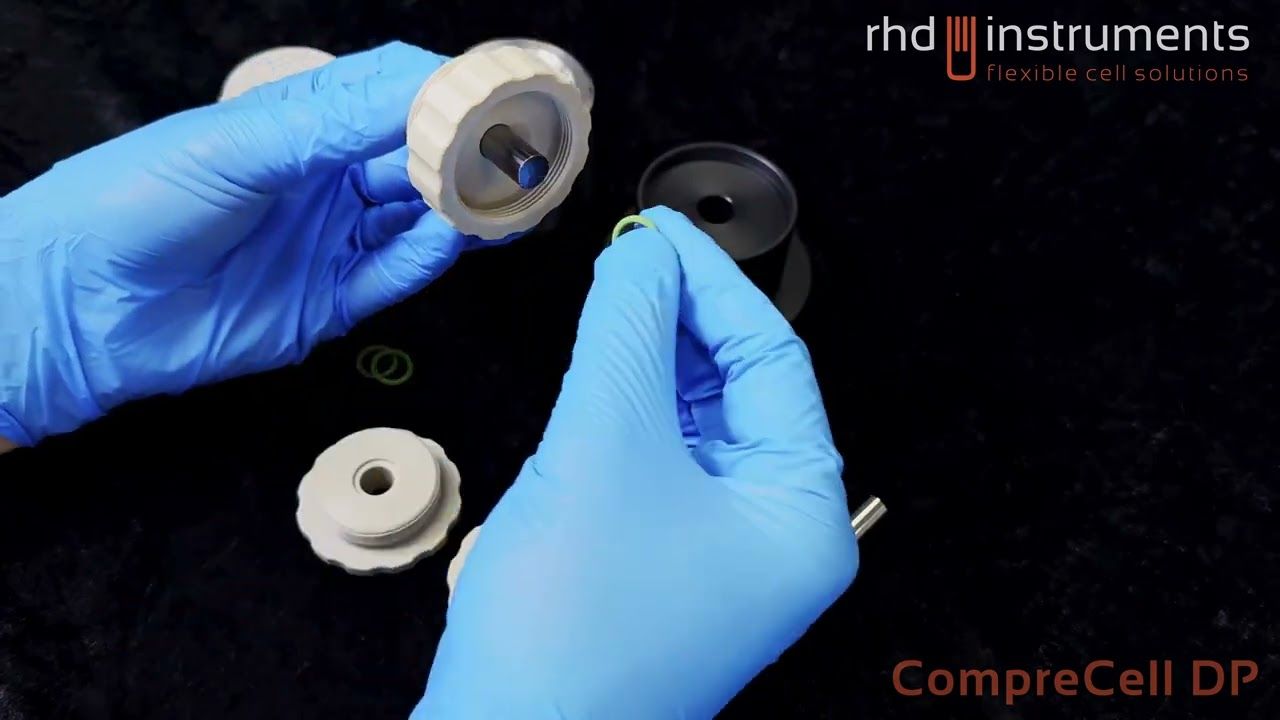

• 전고체 전지 층별 조립(layer-by-layer assembly)


•  Full cell test for all solid state batteries


• 다양한 스택 압력과 온도에서 충방전 실험


•  2/3 전극 실험


•  전고체 전지 재료 및 임피던스 실험


• 고체 전해질의 전도도를 압력과 온도 변화에 따라 측정


 SPECIFICATIONS


Temperature range during operation

Toperation = -40 °C to +150 °C (PEEK sleeve) / +200 °C (PEI sleeve) / +250 °C (Al2O3 sleeve)

Max. sample thickness

10 mm

Piston diameter

6 mm, 10 mm, or 12 mm

Piston material
hard metal (90% tungsten carbide, 10% cobalt
Max. applicable force

 Fmax = 75 kN (10 mm, 12 mm diameter piston) or 50 kN (6 mm diameter piston)

Dimension
 6 cm x 6 cm x 13.4 cm (L x W x H)
Total weight
 approx. 1.3 kg
O-ring material
FFKM
Reference electrode options
 (only for CompreCell 10-DP-3e or CompreCell 12 DP-3e version)

Reference electrode options (only for CompreCell 10-DP-3e or CompreCell 12 DP-3e version) : Based on thin metal wires, e.g. gold-plated tungsten wire, either embedded in the electrolyte or pressed onto the perimeter; attention: in case of metal wires pressed onto perimeter: min. wire thickness = 0.5 mm.
