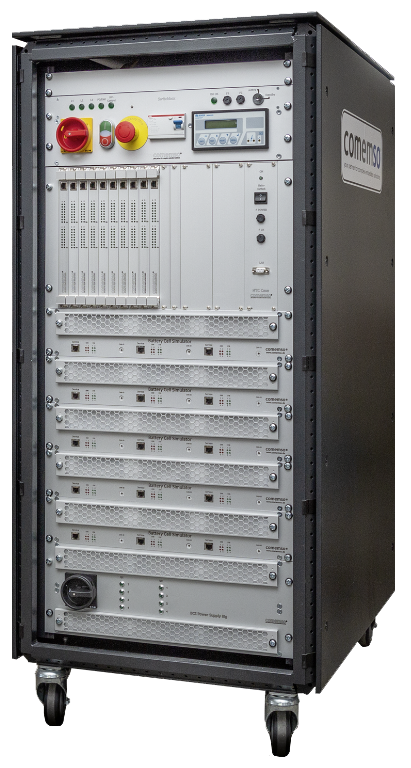

Battery Cell Simulator

포괄적인 BMS 테스트 솔루션

• Scalable BMS Tester: 셀당 출력 전압이 0.1-8V인 직렬로 12개에서 최대 300개의 배터리 셀을 테스트하는 데 적합

• Advanced passive and active balancing testing: 선택한 변형에 따라 전류 범위가 0-1A 또는 최대 전류가 5A/6A인 DC 전자 부하

및 소스 전류

• Battery Simulator: 최대 300μV 전압 정확도의 전압 에뮬레이션으로 업계를 선도하는 정확도

• Comprehensive Testing: 셀에서 팩 수준까지 테스트를 지원하여 다양한 배터리 구성에 적합하며, 최악의 조건 안전 테스트를 위한

다양한 오류 시뮬레이션이 포함됨

• Real-Time System: 실시간 PC와 다양한 Simulink 배터리 모델을 사용하는 고속 애플리케이션용. 모델 기반 설계 work-flow 를 위한

바로 사용 가능한 스타터 프로젝트 제공.

•Multi-System Integration: BMS 테스트를 EVCC 테스트(EV 충전 컨트롤러) 및 기타 자동차 시스템과 결합하여 포괄적인 테스트

솔루션을 제공

KEY FEATURES

• 최대 1,500V의 시스템 전압 지원

• 다양한 애플리케이션을 위한 모듈식 및 확장 가능한 아키텍처

• CAN 통신 및 EtherCAT을 포함한 개방형 실시간 통신 인터페이스 (이더넷 출시 예정)

• 통합 신호 및 전압 레벨 테스트

- Comprehensive Testing for Every Stage of Development

• Battery Cell Simulation: 물리적 배터리 시스템에 의존하지 않고 실제 배터리 상태를 시뮬레이션하여 채널당 최대 5 Amps

source/sink를 지원하고 배터리 충전 상태(SOC), 과전압, 저전압 등의 개별 셀의 모니터링을 위한 정밀성을 제공

• Advanced Battery Models: MATLAB® Simulink 모델을 사용하여 comemso 셀 전압 시뮬레이션으로 값을 정확하게 실행하고

배터리 상태(SOH) 알고리즘, 배터리 전압 측정 정확도, 셀 밸런싱을 위한 BMS 성능 등을 테스트

• Fault Insertion Excellence: reverse polarity faults 및 개방 회로 오류를 포함한 중요한 시나리오를 시뮬레이션하여 견고한

시스템 검증을 보장

• Calibration Freedom: PC 소프트웨어를 사용하여 셀 전압을 직접 조정하여 전체 제품 수명 주기 동안 정확성을 유지

• Hardware-Integrated Battery Models: 사용하기 쉬운 PC 소프트웨어를 통해 간단한 배터리 모델을 수정

• Hardware-in-the-Loop (HIL) Testing: 과전류 보호 테스트를 위한 전류 센서 에뮬레이션 및 리튬 배터리 팩 전압 emulation을

포함하여 모든 BMS 매개변수에 대한 복잡한 테스트 시나리오를 위한 원활한 통합

• Integrated EV Charging Analysis: BMS 테스트를 comemso의 EV 충전 분석기/시뮬레이터와 결합하여 실제 조건에서

EVCC(EV 충전 컨트롤러)가 있는 BMS를 포함한 전체 시스템을 검증
