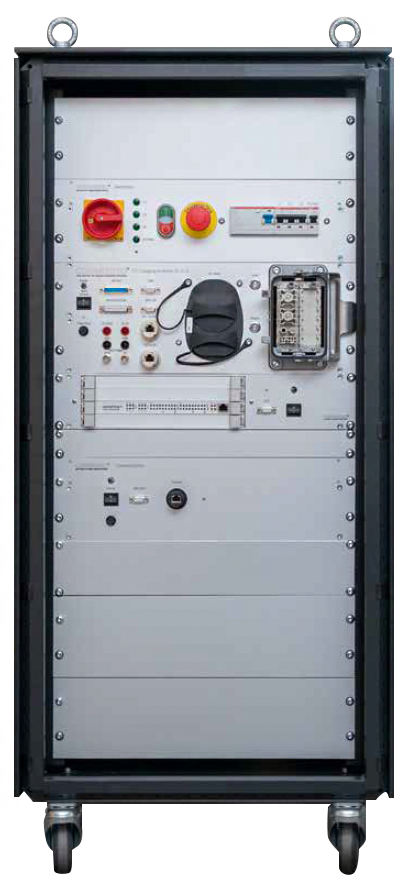

AC/DC-CCS

GENERAL FEATURES

• 충전 시스템 분석 분야의 선도적인 측정 기술로 직관적인 작동/간편한 테스트 자동화

• IEC 61851-1 충전 모드 1, 2 및 3, SAE J1772 및 GB/T 18487.1-2015(AC 전용)에 따른 AC 분석

• IEC 61851-1 충전 모드 4, DIN 70121, ISO 15118 및 SAE J1772, IEC 61851-23 Annex CC(옵션)에 따른 DC 분석

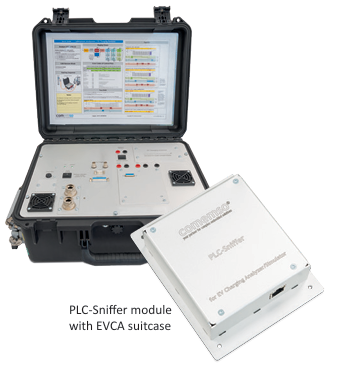

• 동일한 타임 스탬프에서 실제로 측정된 AC/DC 전류 및 전압을 사용하여 PLC 추적기(SLAC, V2G 메시지 추적) 역할을 함

• 오실로스코프가 필요 없음: 장시간에 걸쳐 각 기간 동안 제어 파일럿 신호의 표준 준수 여부를 위한 실시간 및 자동화된 테스트

• 충전 중단 또는 구성 요소 손상의 원인을 감지하고 기록 ex) 특정 충전소와 특정 전기 자동차 간의 "intolerance" 문제

• 전체 충전 프로세스에 대한 장기 분석

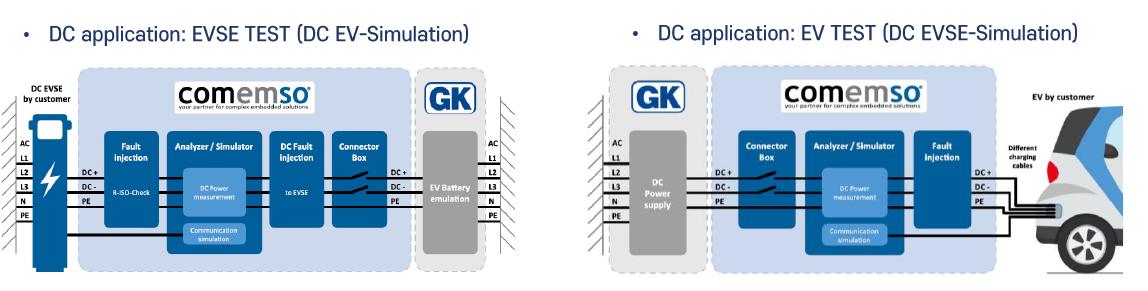

• 실시간 측정 및 CAN 인터페이스의 다기능 테스트(EV 테스트/EVSE 테스트)에 대한 분석 및 제어가 가능하며,

테스트 라이브러리를 통한 반자동 모드 제공

• 다양한 충전 커넥터 인터페이스 및 애플리케이션을 위한 다양한 커넥터와 어댑터

• 소프트웨어 및 하드웨어를 위한 모듈식 확장 옵션 제공

Technical Features

Capture of AC/DC voltage + current of the load circuit, for AC also frequency, harmonic interferences up to 5 kHz
with SnapShot function (카탈로그 page 8)

Calculation of AC power (W) and energy (Wh) for L1, L2, L3 based on TrueRMS measurement of voltage and current

Identification of permitted current, which is communicated via CP / PLC and synchronously comparable with
real current flow in the load circuit

Analysis of control pilot signal and all its parameters. High accuracy measure- ment methods, developed especially
for analysis of electrical signals described in IEC 61851-1
