BluQCM
a real-time and sensitive monitoring of surface-bound interactions system
Maker:
BioLogic (France)
FEATURES
- BluQCM 시스템은 흡착 및 탈착 프로세스, 분자 상호작용 특성화, 단백질 구조 변화 및 전기 화학적 질량 변화와 같은 표면 결합(surface-bound) 상호작용을 실시간으로 민감하게 모니터링
- BluQCM 기술은 센서 표면의 질량 및 구조적 변화를 정확하게 감지할 수 있는 음향파(acoustic wave) 감지 원리를 기반으로 함
- Bio-Logic potentiostat/galvanostat 시스템과 결합하여 전기 화학적 QCM 측정을 수행
- 150MH 의 HFF(High Fundamental Frequency) 센서 및 5MHz~10MHz 센서를 포함한 다양한 유형의 음향파 센서를 사용 가능
- 온도에 민감하고 액체 매체를 교체해야 하는 애플리케이션을 위한 고정밀 온도 및 유량 제어도 포함되며 BluQCM은 단일 채널 버전(BluQSD) 및 다중 채널 버전(BluQMD)으로 제공
- 두 기기 모두 다중 오버톤에서 dissipation 측정하여 층의 rheological 특성을 종합적으로 분석

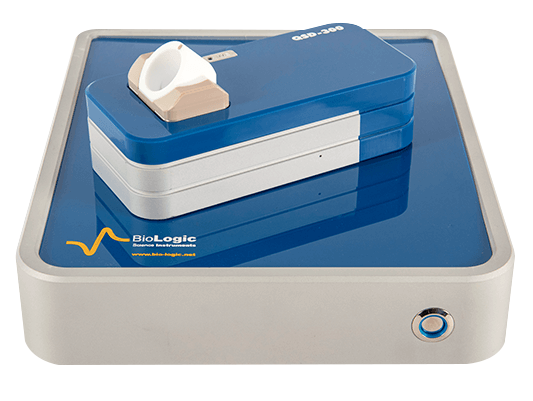

| QSD-300 General function | |
| Operation modes | Tracking1 and high resolution2 at single and multiple overtones |
| Sensors technologies | QCM, HFF-QCM, LOVE-SAW |
| Cells available | |
| 카탈로그 3페이지 | |
| Liquid volume above sensor/μL | 3 – 45 (depending on sensor and cell type) |
| Temperature control | Optional (QSD-TCU) |
| Measurement in air | Yes |
| Simultaneous overtones measurements | Up to 7 (up to 13th) |
| Dimensions (HxWxD)/mm | 90 x 220 x 260 |
| Weight/ kg | 3 |
Sensor | |
Frequency range/MHz | 4 – 160 |
| Best frequency resolution/Hz | 0.1 |
| Best frequency accuracy/Hz | ± 0.5 |
| Max. acquisition rate3/points/s | 250 |
| Best mass sensitivity in liquid4/pg/cm² | 50 |
| Best dissipation sensitivity | 10-7 |
QMD-300 General function | |
Operation modes | High Resolution Mode Tracking Mode |
| Sensors technologies | QCM, HFF-QCM, LOVE-SAW |
| Number of cell modules | Up to 4 cell modules |
| Sensor cell | Different types available |
| Volume above sensor/μL | 3 - 25 (depending on sensor and cell type) |
| Temperature control Temperature range/°C | Integrated in the system (Peltier) 20-40 ± 0.05 |
| Measurement in air | Yes |
| Simultaneous overtones measurements | Up to 7 (up to 13th) |
| Remote control and monitoring interface | ethernet |
| Dimensions (HxWxD)/mm | 320 x 750 x 450 |
| Weight/kg | 25 |
| Sensor | |
| Frequency range/MHz | 5 - 160 |
| Frequency resolution/mHz | 1 |
| Frequency stability/ppm | ± 0.05, over 0 to 50 °C |
| Frequency accuracy/Hz | ± 0.1 |
| Max. sweeping time | 12 frequency points/second |
