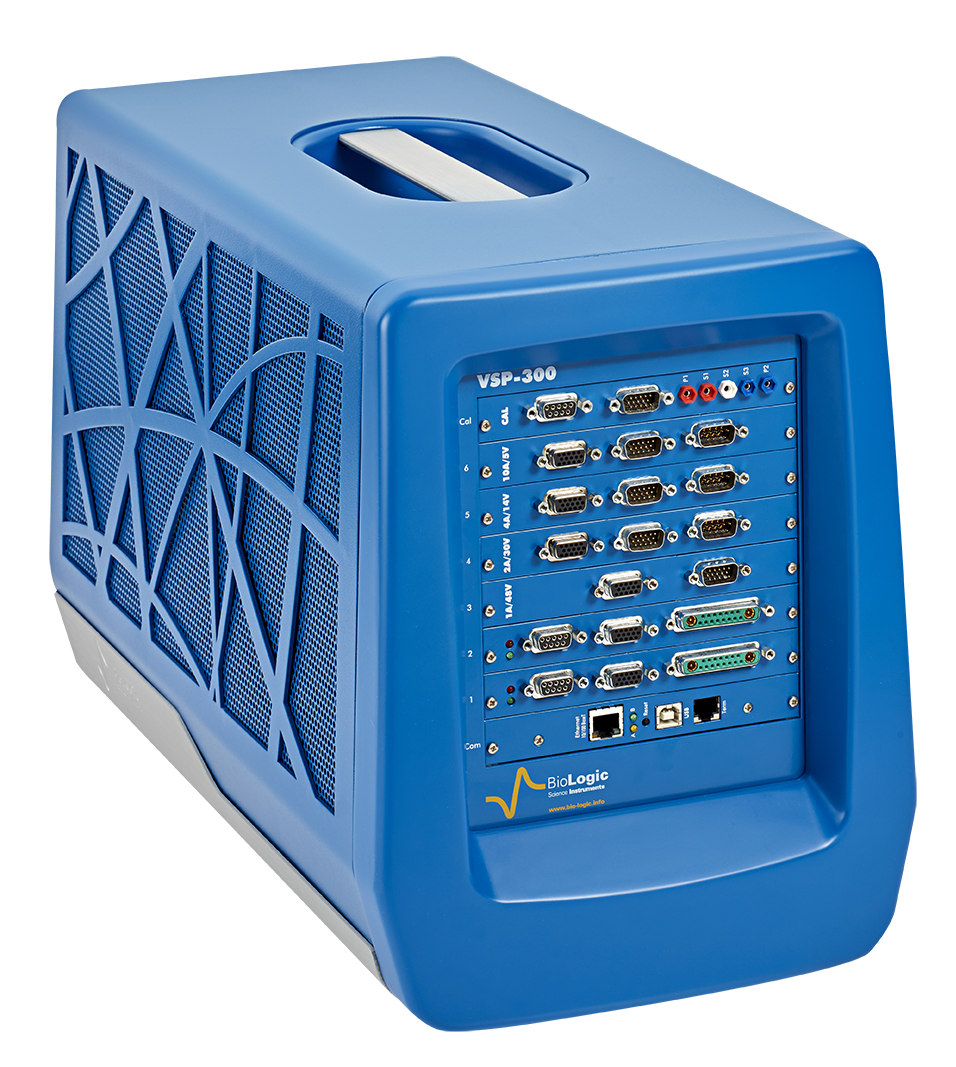

VSP-300
6 channels
- A research-grade multichannel potentiostat
with a compact footprint
Maker:
BioLogic (France)
FEATURES
- 고주파 생성으로 인한 교류 저항 측정이 용이하여 다양한 물질의 저항 측정
EIS 분석 주파수 범위 10 μHz to 7 MHz
- 최대 6채널 까지 독립적으로 동시에 다른 technique 실행 가능
- 외부 부스터 연결로 120A 인가 및 측정
- 플로팅 모드, 아날로그 필터링 및 Calibration board 내장
- Ultra Low Current 옵션 사용 시 ± 1 pA 의 초 저전류 사용 가능
- ARG(Analog Ramp Generator) 옵션 사용 시, 1 µs 의 Acquisition time
- 채널 당 2,3,4,5 단자 측정 가능하며 Reference 대비 working 또는 counter
측정 가능
- 데이터 측정 시스템에 오류가 발생하여도 버퍼는 측정 데이터 유지
- 보조 입력 단자를 통해 타 장비(RRDE, EQCM)와 연동
- 실험 중 소프트웨어 내의 대부분 측정 파라미터 수정 가능
- EIS 피팅 패키지가 측정 소프트웨어 내에 포함
APPLICATIONS
• Batteries
•Fuel / photovoltaic cell
• General electrochemistry
• Corrosion
• Sensors
• Materials
• Energy storage
CHANNEL SPECIFICATIONS
| VSP-300 | |
| EIS capability | 10 μHz to 7 MHz |
| EIS Quality indicators | Yes |
| Analog Ramp Generator | Yes |
| Floating option | Yes |
| Permeation (WE to Ground) | Yes |
| Multi-electrode (CE to Grount) | Yes |
| Filters | Hardware / software |
| Acquisition time | 12 μs (1 µs with ARG option) |
| Electrodes connections | 2, 3, 4, 5 |
| IR compensation | manual, EIS, current interrupt (software and hardware) |
CHANNEL SPECIFICATIONS - Current
| Maximum current | ±500 mA | |
| Current ranges | with STD board | 9: 10 nA to 1 A |
| with low current option | 13: 1 pA to 1 A | |
| Lowest accuracy | with STD board | ±100 pA on 10 nA range |
| with low current option | ±100 fA on 1 pA range | |
| Lowest resolution | with STD board | 0.8 pA on 10 nA range |
| with low current option | 80 aA on 1 pA range | |
| Current booster | internal | 1 A, 2 A, 4 A, 10 A, Up to 150 A |
| externa | HCV-3048 (30A/48 V) | |
| Input impedance | 1 TΩ(//10 pF) | |
CHANNEL SPECIFICATIONS - Voltage
| Compliance | ±12 V |
| Max applied potential | ± 10 V |
| Resolution | 1 µV on 60 mV |
| Accuracy | < ±1 mV |
| Range | ±2.5 V, ±5 V, ±10 V, ±25 mV, ±250 mV |
| Maximum scan rate | 200 V/s (1 MV/s with ARG option) |
Others
| Slots available | 6 |
| Dimension | 254 x 517 x 337 mm |
| Weight | 20 kg |
| Power Requirement | 650 W |
