FEATURES
- 일반적인 전기화학 및 배터리 실험 분석에 용이
- Electrochemical Impedance Spectroscopy (EIS) 분석 주파수
범위 10 μHz to 1 MHz
- Ethernet 을 사용한 computer interface로 multi user 기능
- 10µS 이내로 P’stat 모드에서 G’stat 모드로 스위칭 가능
- 채널 당 2,3,4,5 단자 측정 가능하며 Reference 대비 working 또는 counter
측정 가능
- 2개의 보조 입력 단자로 RDE/RRDE와 같은 외부 장치를 소프트웨어 내에서
제어 가능
- 실험 중 소프트웨어 내의 대부분 측정 파라미터 수정 가능
- EIS 피팅 패키지가 측정 소프트웨어 내에 포함
- Calibration 기능으로 장비 이상을 스스로 점검
APPLICATIONS
• Education / traning
• General electrochemistry
CHANNEL SPECIFICATIONS

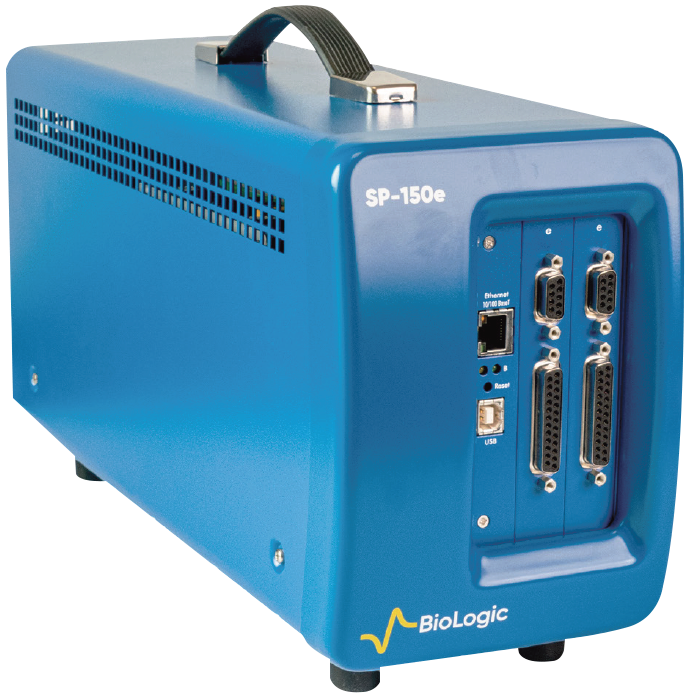

| SP-150e | |
| EIS capability | 10 μHz to 1 MHz |
| EIS Quality indicators | Yes |
| Analog Ramp Generator | n.a. |
| Floating option | CE to Grount |
| Permeation (WE to Ground) | No |
| Multi-electrode (CE to Grount) | Yes |
| Filters | numeric |
| Acquisition time | 20 μs |
| Electrodes connections | 2, 3, 4, 5 |
| IR compensation | manual, EIS, current interrupt (software) |
CHANNEL SPECIFICATIONS - Current
| Maximum current | ±1 A |
| Current ranges | 6 : 10 μA to 1A |
| Lowest accuracy | ±20 nA on 10 μA ranges |
| Lowest resolution | 0.8 nA on 10 μ A ranges |
| Current booster | Not available |
| Input impedance | 1 TΩ(//20 pF) |
CHANNEL SPECIFICATIONS - Voltage
| Compliance | ±10 V |
| Max applied potential | ± 10 V adjustable between [ -20 ; +20 ] V |
| Resolution | 5 μV on 300 mV |
| Accuracy | < 20 mV |
| Range | ± 2.5 V, ± 5 V, ± 10 V |
| Maximum scan rate | 200 V/s |
Others
| Slots available | 2 |
| Dimension | 136 x 372 x 209 mm |
| Weight | 3.9 kg |
| Power Requirement | 110 W |
