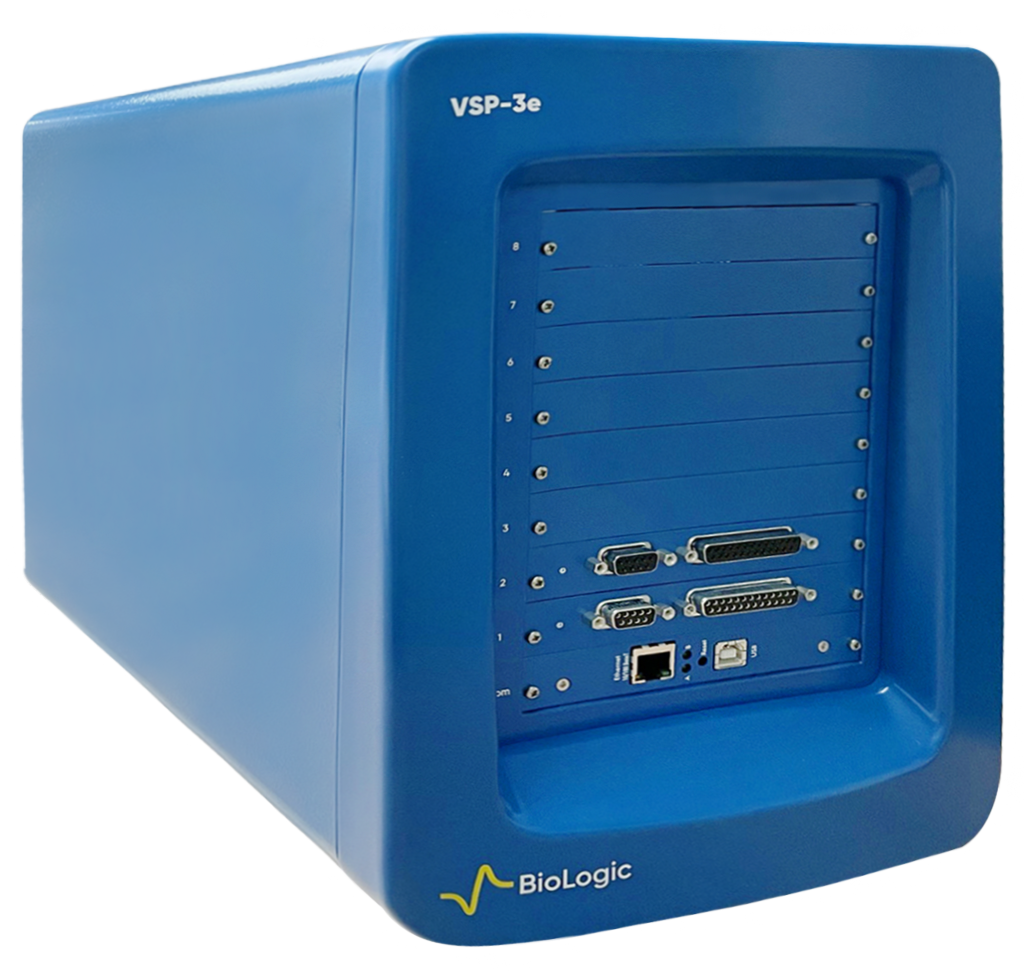

전기화학 분석 시스템
Electrochemistry systems
FEATURES
• 전기화학 및 배터리, 연료전지, 수전해 실험 및 분석에 용이
• 최대 8채널까지 독립적으로 동시에 다른 technique 실행 가능
• Electrochemical Impedance Spectroscopy(EIS) 분석 주파수 범위: 10μHz to 1MHz
• Booster 사용 시 800A 까지 전류 확장 가능
• 1nA ~ 1A 의 전류 영역에서 760pA의 분해능을 가짐
• 최소 5 μV 의 전압 분해능을 가짐
• 채널 당 2,3,4,5 단자 측정 가능하며 Reference 대비 Working 또는 Counter 측정 가능
• 보조 입력 단자를 통해 타 장비(RRDE, EQCM)와 연동
• 실험 중 소프트웨어 내의 대부분 측정 파라미터 수정 가능
• EIS 피팅 패키지가 측정 소프트웨어 내에 포함
• Calibration 기능으로 장비 이상을 스스로 점검
APPLICATIONS
• Electroanalytical
• General electrochemistry
• Sensors
• Corrosion
• Energy sources
• Energy storage
• Batteries
• Coatings
CHANNEL SPECIFICATIONS
| EIS capability | 10 μHz to 1 MHz |
| EIS Quality indicators | Yes |
| Analog Ramp Generator | n.a. |
| Floating option | CE to Grount |
| Permeation (WE to Ground) | No |
| Multi-electrode (CE to Grount) | Yes |
| Filters | numeric |
| Acquisition time | 20 μs |
| Electrodes connections | 2, 3, 4, 5 |
| IR compensation | manual, EIS, current interrupt (software) |
CHANNEL SPECIFICATIONS - Current
| Maximum current | ±1 A |
| Current ranges | 6 : 10 μA to 1A |
| Lowest accuracy | ±20 nA on 10 μA ranges |
| Lowest resolution | 0.8 nA on 10 μ A ranges |
| Current booster | 2, 4, 5, 10, 20, 80, 100 A, FlexP0060, FlexP0012 |
| Input impedance | 1 TΩ(//20 pF) |
CHANNEL SPECIFICATIONS - Voltage
| Compliance | ±10 V |
| Max applied potential | ± 10 V adjustable between [ -20 ; +20 ] V |
| Resolution | 5 μV on 300 mV |
| Accuracy | < 20 mV |
| Range | ± 2.5 V, ± 5 V, ± 10 V |
| Maximum scan rate | 200 V/s |
Others
| Slots available | 8 |
| Dimension | 225 x 320 x 405 mm |
| Weight | 12 kg |
| Power Requirement | 1000 W |
